Rosemount ソリッドレベルスイッチは、過充填防止、サイロの安全性、ポンプ保護、および保守性が重視される用途で広く採用されています。 ロータリーパドル式レベルスイッチ、静電容量式レベルスイッチ、音叉式レベルスイッチ、および振動ロッド式レベルスイッチなどのポイントレベル測定技術は、バルク固体ハンドリングにおける高レベル、低レベル、または要求レベルの用途に対して、信頼性の高い検出と制御を実現します。
Products

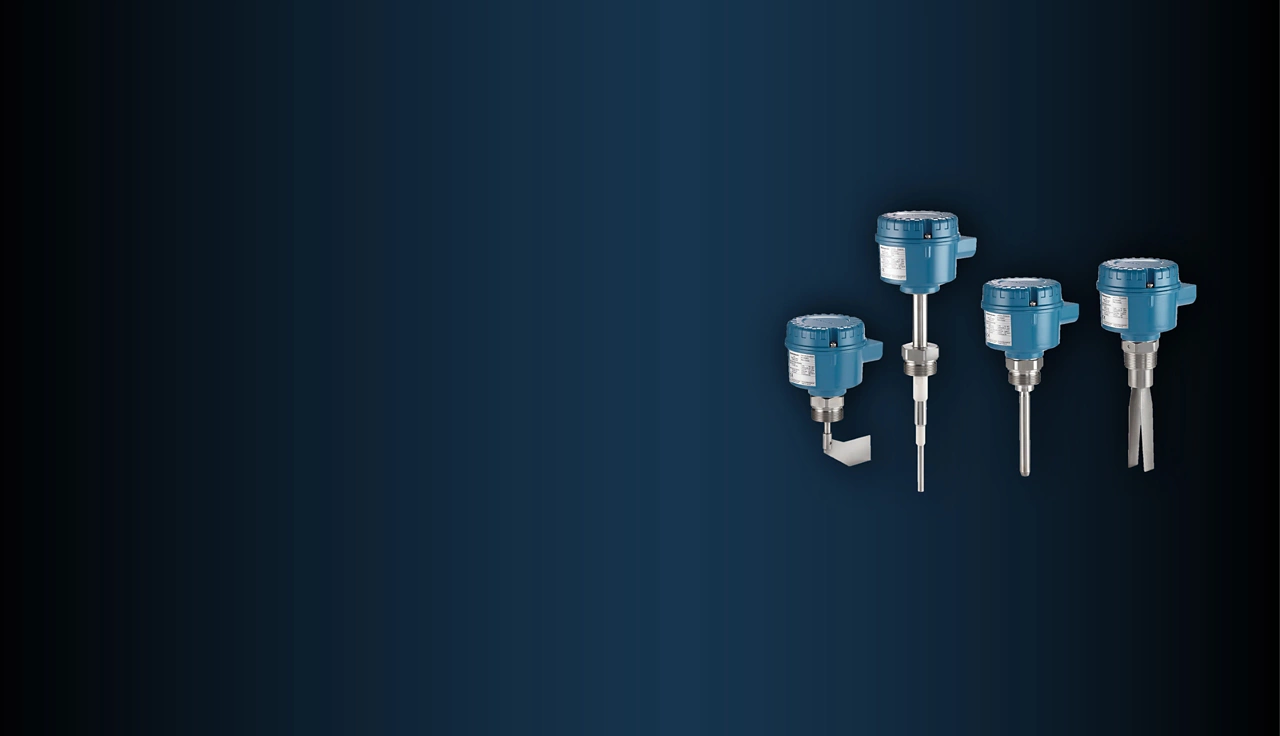

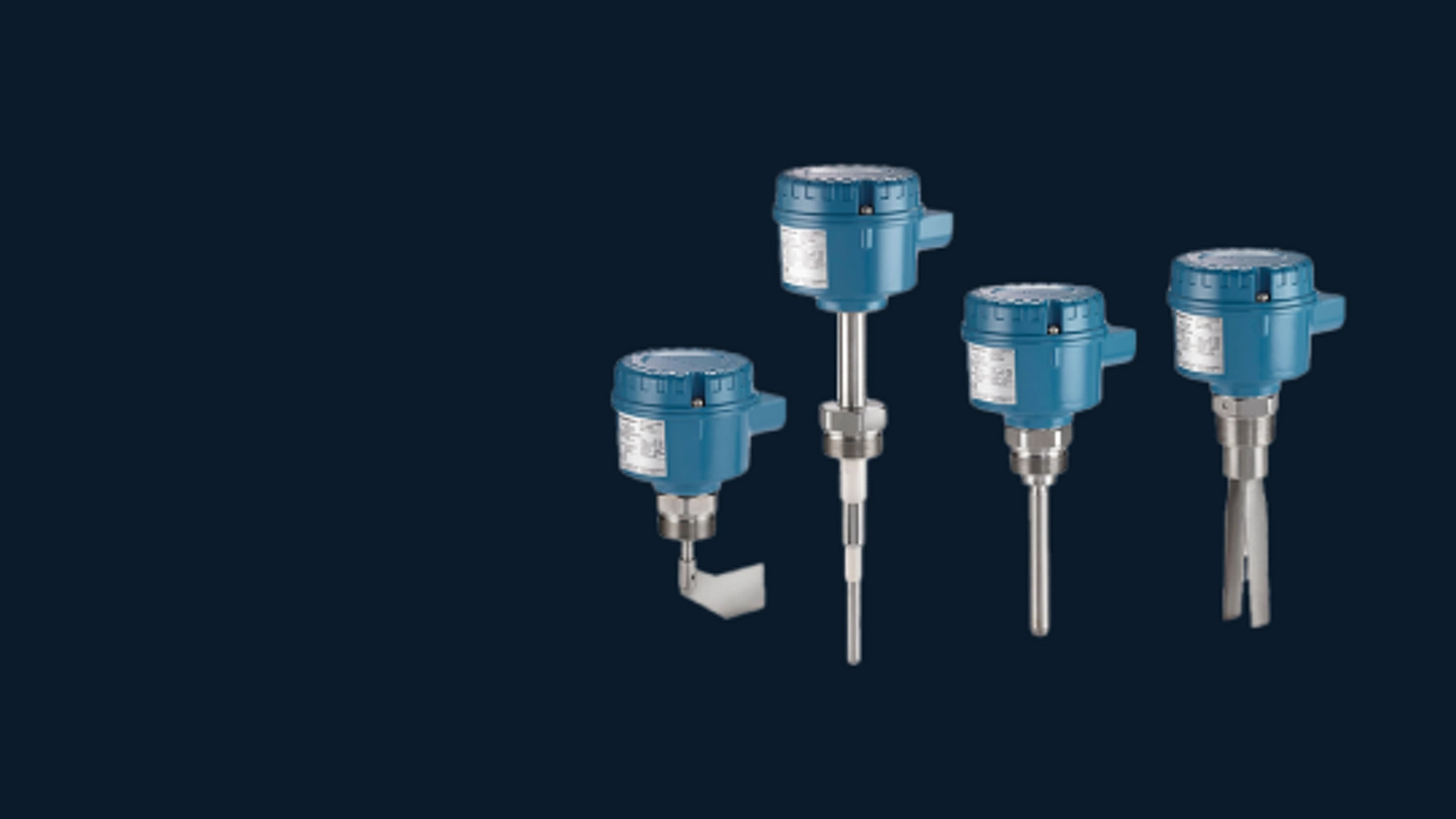

ROSEMOUNT ソリッドレベルスイッチ
バルク固体向けの信頼性の高いポイントレベル検出

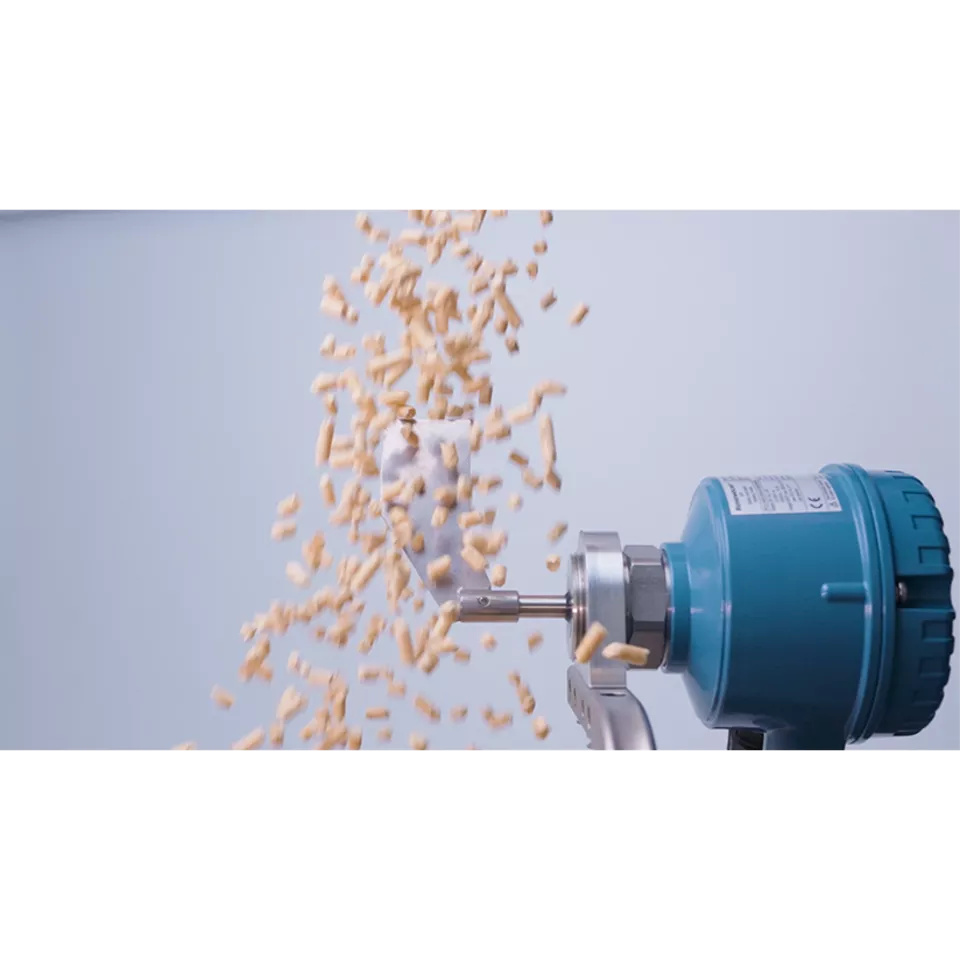

粉粒体用レベルスイッチとは何ですか？
ソリッドレベルスイッチは、サイロ、ビン、およびホッパ内のバルク固体の有無を検出するためのポイントレベル検出機器です。 粉粒体用レベルスイッチとも呼ばれ、アラーム、オートメーション、および安全なバルク材料ハンドリングのための高精度なポイントレベル検出を実現します。
ソリッドレベルスイッチの主な特長は次のとおりです。
- 設定したポイントで信頼性の高い粉粒体レベル検出を実現
- 制御およびアラーム用のシンプルな ON/OFF 信号出力
- サイロの高レベル検出に対応
- 粉じんの多い過酷な環境でも実証済みの性能を発揮
ソリッド・レベル・スイッチの比較
ソリッド・レベル・スイッチに使用される多様な技術の主な特徴

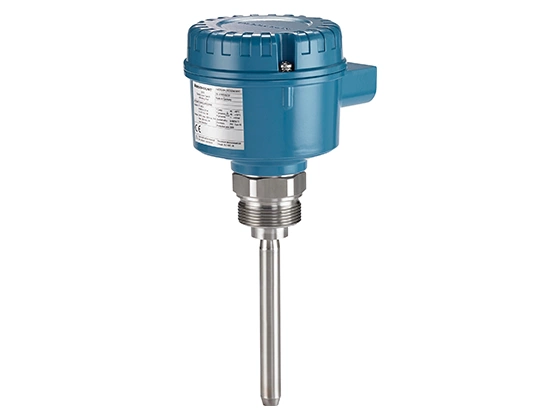

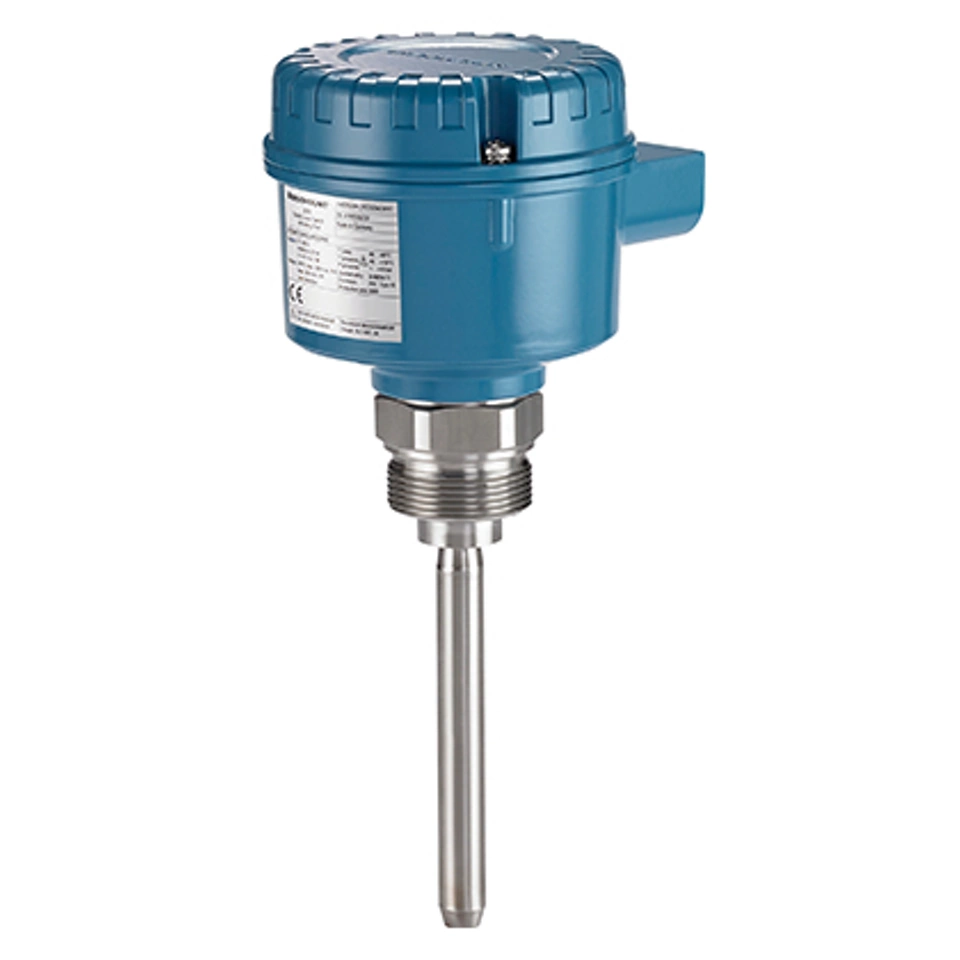

振動ロッド・レベル・スイッチ
測定対象物の種類
- 乾燥粉体や粒状物などの軽量で流動性の高いバルク固体
- 粒子サイズにかかわらず対応可能
- 最小密度：1.2 lb/ft³（20 g/L）
プロセス仕様
- 302°F（150°C）
- 232 psi (16 bar)
信頼性と性能
- シングルロッド設計により、ブリッジ形成や詰まりのリスクを低減

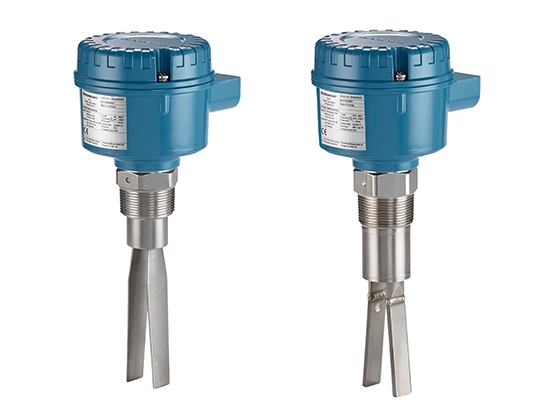

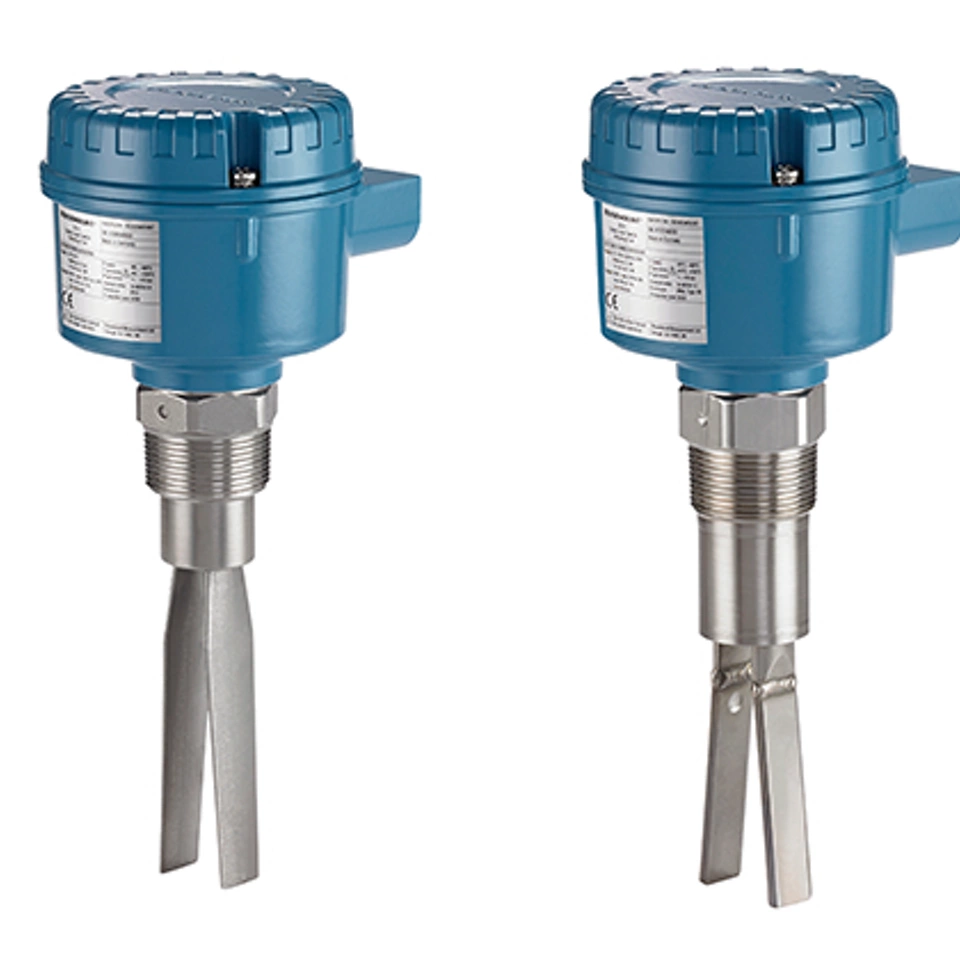

振動フォーク・レベル・スイッチ
測定対象物の種類
- 微粒状および粉末状のバルク固体
- 粒子サイズ：最大 0.39 in（10 mm）
- 最小密度：0.3 lb/ft³（5 g/L）未満
プロセス仕様
- 302°F（150°C）
- 232 psi (16 bar)
信頼性と性能
- 最小密度 3.8 lb/ft³（30 g/L）の標準用途には Rosemount 2511 を選択
- Rosemount 2521 モデルは、高振動用途向けの優れた機械的堅牢性と、極めて低い密度を検出するための高感度性能を提供します

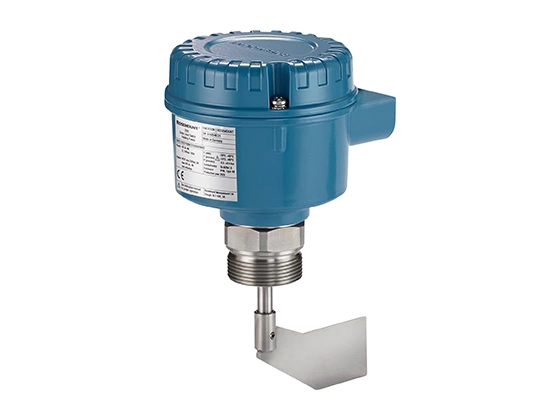

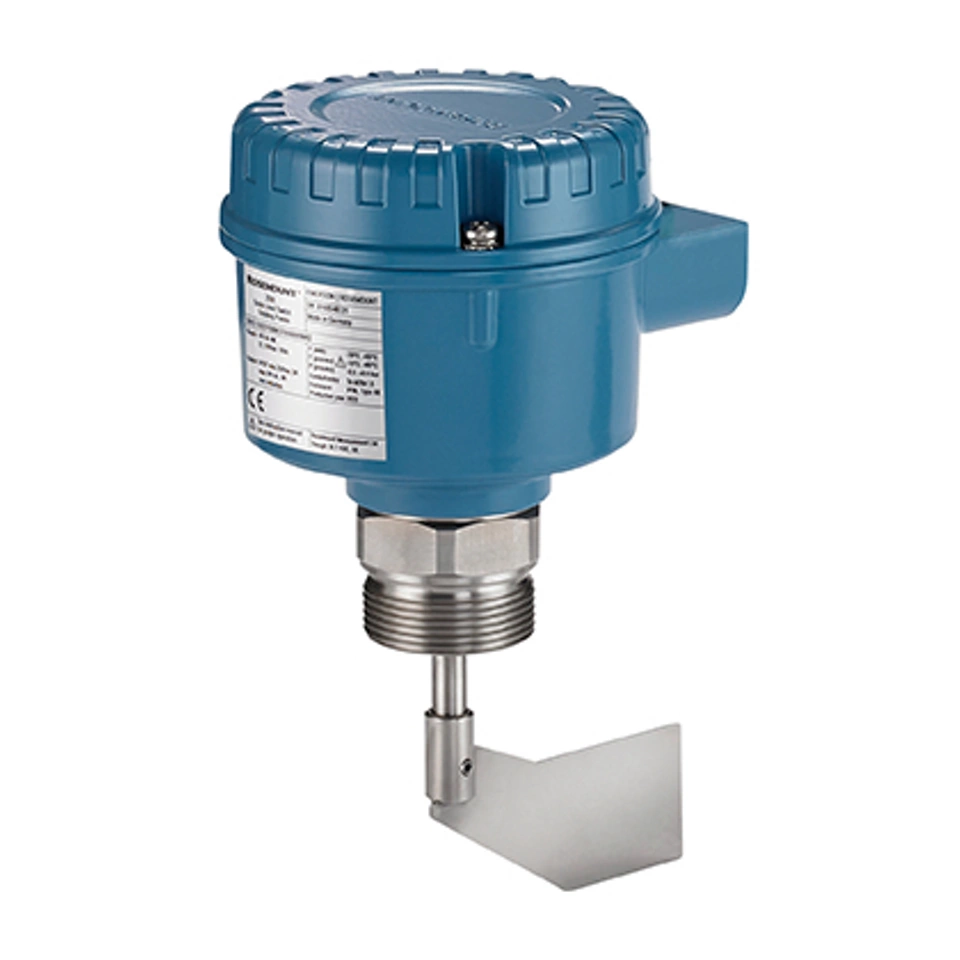

回転パドル・レベル・スイッチ
最適な用途
- 軽量粉体から粗粒・重量粒子まで、あらゆるバルク固体に対応
- 粒子サイズにかかわらず対応可能
- 最小密度：0.9 lb/ft³（15 g/L）
プロセス仕様
- 2012°F（1100°C）
- 145 psi (10 bar)
信頼性と性能
- 回転式技術により、付着性の高い測定対象物や固結リスクのある用途にも対応
- 高い機械的荷重に耐える

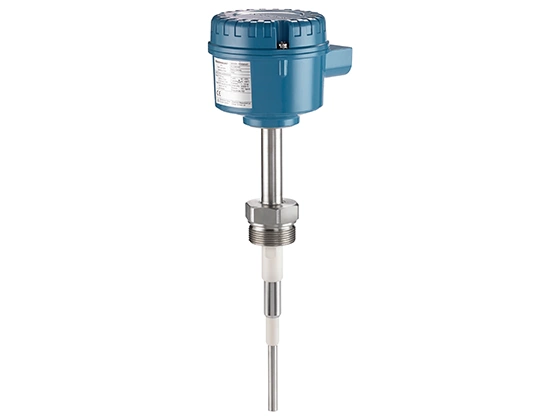

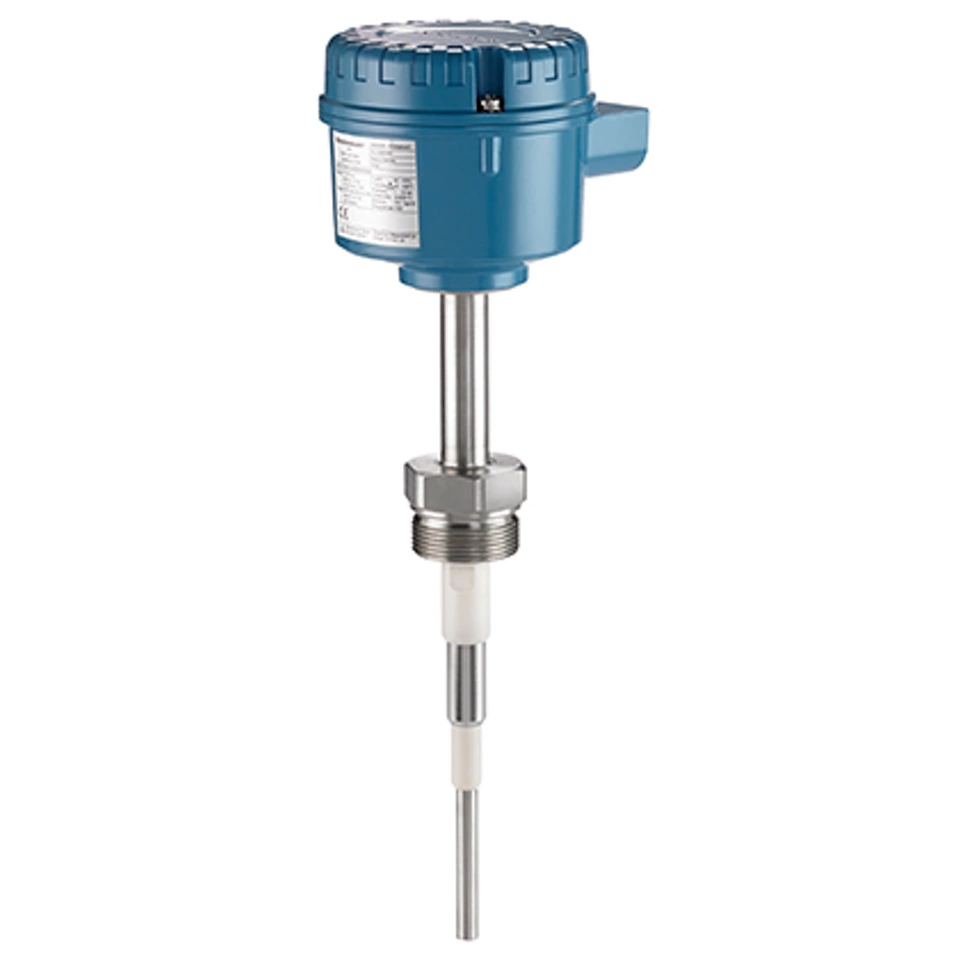

静電容量式レベルスイッチ
最適な用途
- 軽量粉体から粗粒・重量粒子まで、あらゆるバルク固体に対応
- 粒子サイズにかかわらず対応可能
- 比誘電率 1.5 までの低誘電率材料を検出可能
プロセス仕様
- 932°F（500°C）
- 363 psi (25 bar)
信頼性と性能
- アクティブシールド技術により測定対象物の付着を防止
- 高い機械的荷重に耐える
設定と診断
- 現場操作インターフェースによる感度設定が可能
- 自動または手動の機能テストに対応した自己診断機能
サニタリー仕様および材質オプション
- 腐食性または付着性の高い測定対象物向けの全面 PFA コーティング仕様
- サニタリー用途向け EHEDG 認証に対応
よくある質問
ソリッド・レベル・スイッチについて、よくある質問と回答をご覧ください。

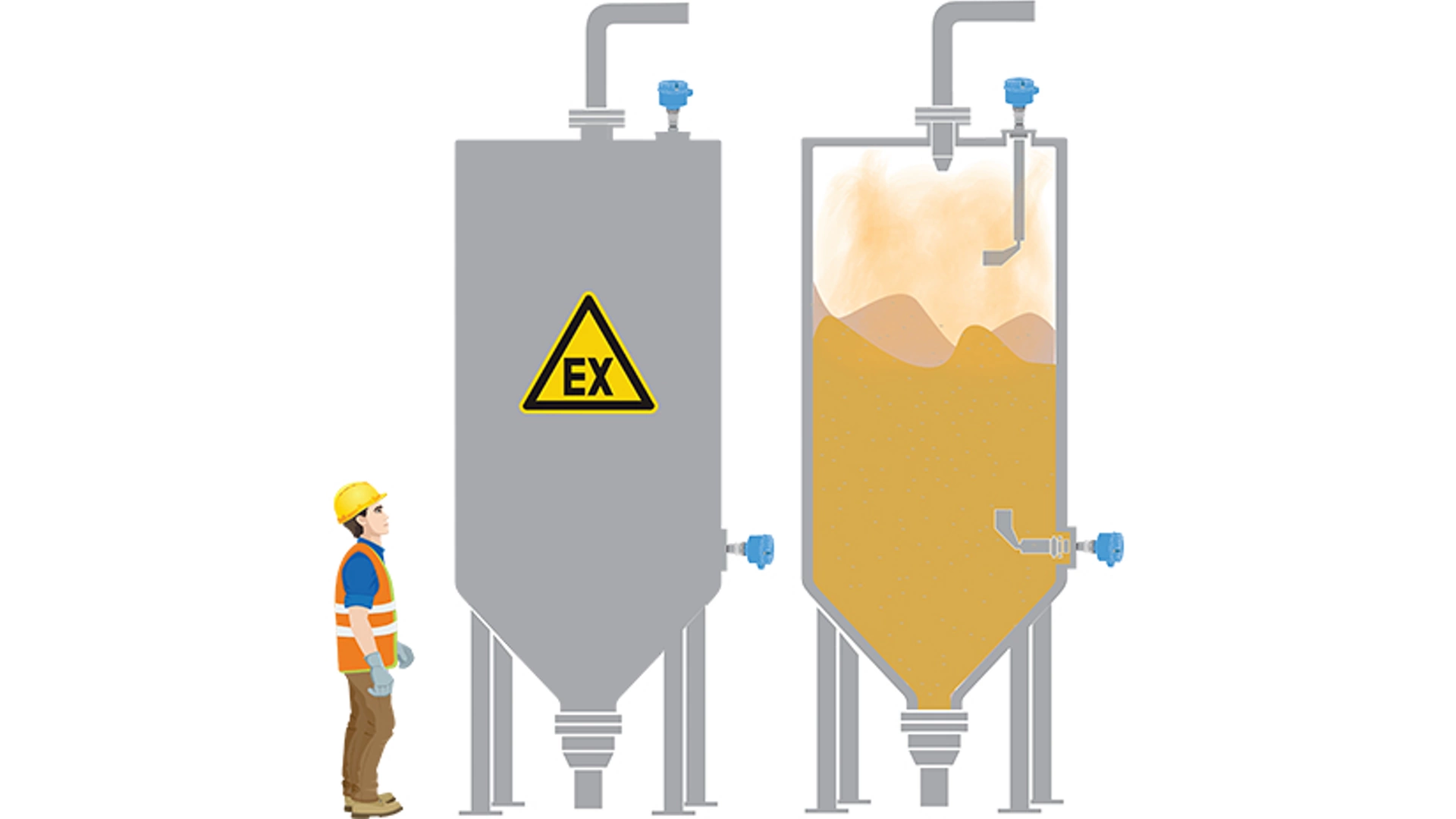

ソリッド・レベル・スイッチは、あらゆる種類のバルクソリッドにおける満量、不足、空状態の検出に使用されます。 あらゆる種類の貯蔵容器、プロセス容器、またはサイロにおける内容物のあふれ防止に使用できます。
振動レベルスイッチは、スイッチの電源が入り、媒体によって覆われていないことを条件に、その固有振動数において振動する圧電性結晶によって稼働します。 振動フォークの歯またはロッドが媒体で覆われている場合、センサは振動数の変化を検出し、出力信号を媒体で覆われた状態に切り替えます。 媒体がフォークの歯やロッドを覆っていない場合、振動数は再び変化し、出力信号も媒体に覆われていない状態に切り替わります。
回転パドルスイッチは、パドルベーンを 1 分あたり 1 回転または 5 回転させる同期モーターで駆動します。 ベーンが媒体によって妨げられると回転が停止し、出力信号は媒体に覆われていない状態から覆われている状態に切り替わります。 媒体がベーンから取り除かれると、回転が再開し、出力信号が媒体に覆われていない状態に切り替わります。
静電容量式レベルスイッチは、高周波 （RF）による静電容量測定の原理を利用して、 粉粒体 の有無を検出します。 容器内の 測定対象物 が 上昇 してロッドを 覆う と、静電容量が増加します。この変化をセンサが検出し、出力 信号は被覆状態へ切り替わります。 容器内の測定対象物がプローブレベルより下がると、 静電容量が低下し、出力は 非被覆 状態へ切り替わります。

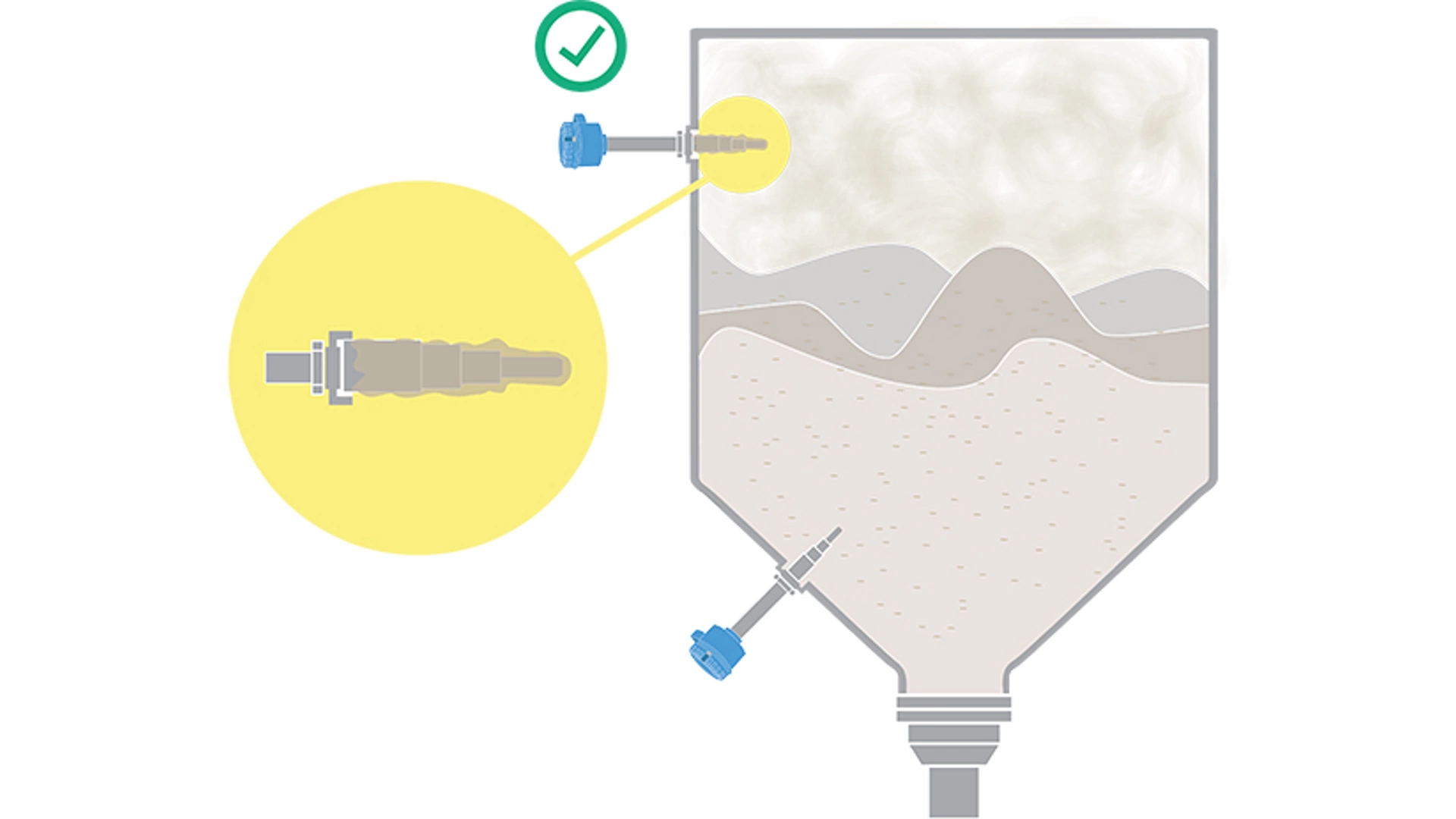

Rosemount 2501 ロータリーパドル式および 2555 静電容量式プローブなどのモデルは、粉じん、固結、または静電気による付着物の影響を受けにくい設計となっています。 Rosemount 2555 は、アクティブシールド技術を搭載し、測定対象物の付着による誤作動を防止します。

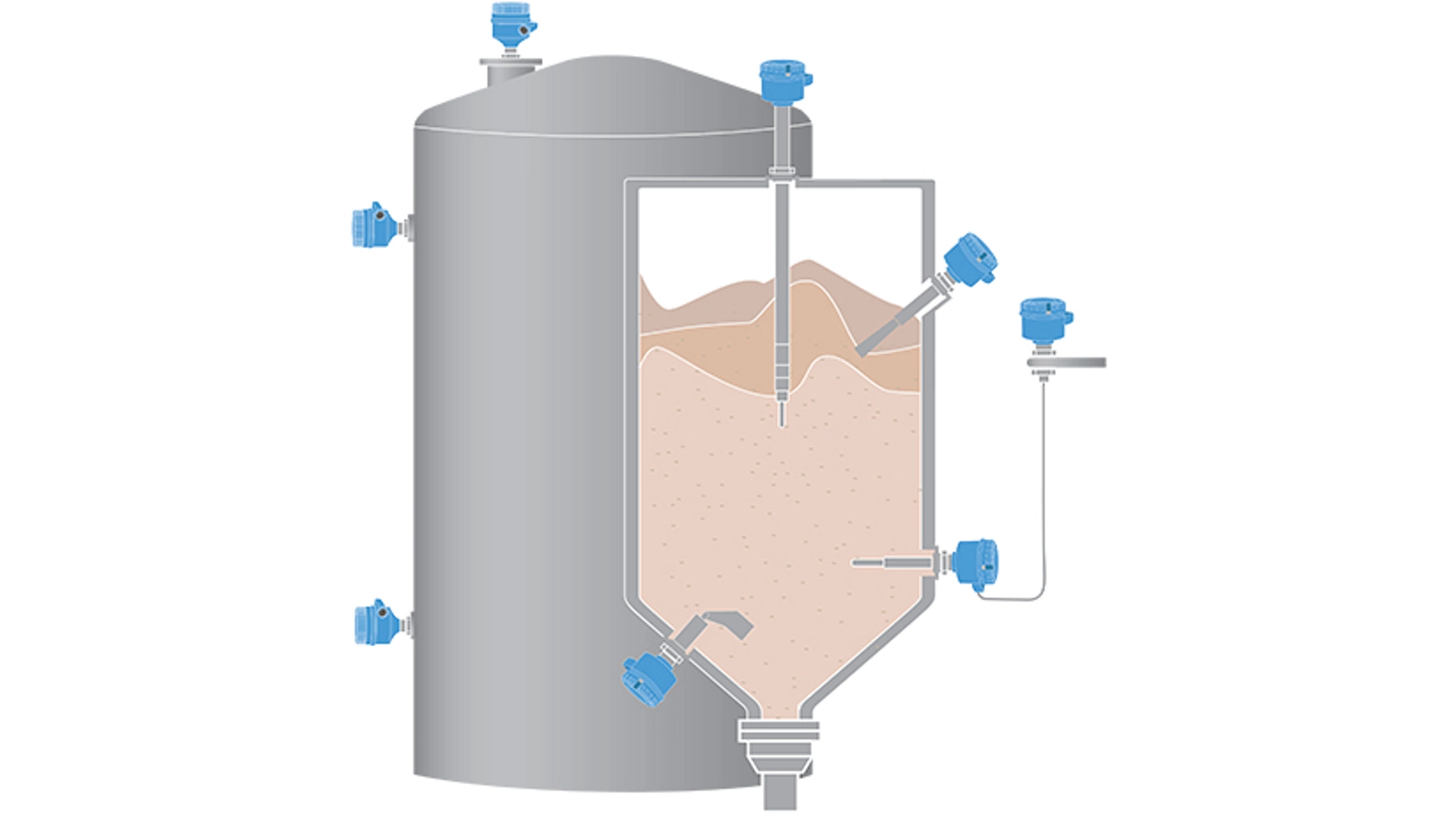

はい。Rosemount レベル スイッチは、 高レベル、低レベル、または要求レベル検出に広く使用されており、 用途に応じて容器の上部、側面、または底部に設置できます。
Rosemount 2555 静電容量式プローブや 2501 ロータリーパドル式などのモデルは、危険場所（例：ATEX、IECEx、FM）での使用認証を取得しており、高温・高圧条件にも対応しています。 これらは、粉じん、振動、または過酷な環境条件に対応できるよう設計されています。

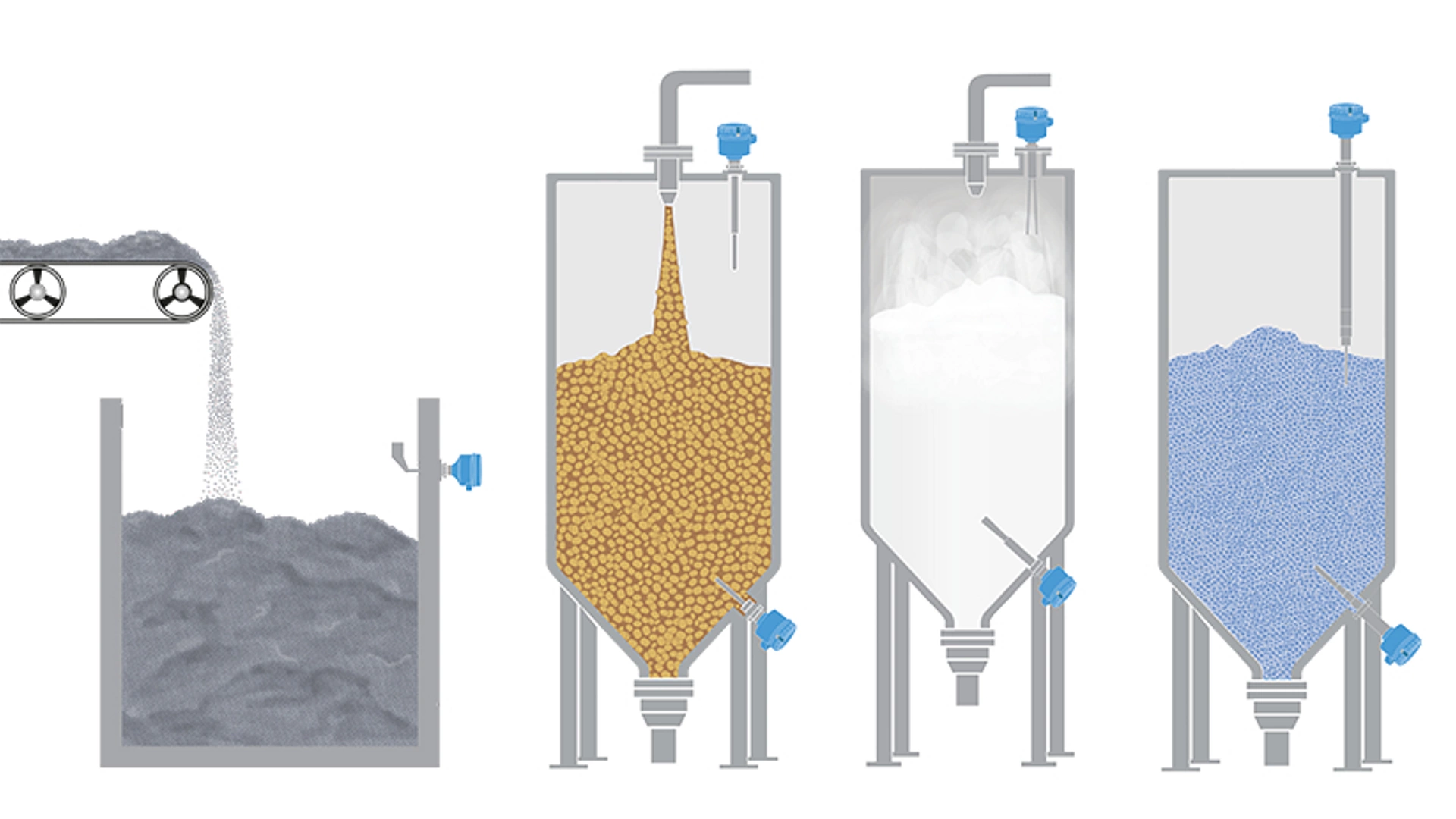

選定時には以下の点を 考慮 します。
- 材料の種類（微粉体、粒状物、ペレット）
- 流動特性（流動性の高い材料か、付着性の高い材料か）
- 設置位置（上部、側面、または斜め方向）
- 環境条件（粉じん、温度、圧力）
選定ガイドおよび各地域の専門スタッフが、お客様のプロセスに最適なモデルの選定を支援します。
