ﾌﾟﾛｾｽ条件、泡、蒸気、または製品特性の変化が精度に影響を与える可能性がある困難な用途で、ガイドウェーブレーダーレベル測定が信頼性の高い性能を提供する方法をご覧ください。 このセクションでは、Rosemount ガイドウェーブレーダートランスミッタが、堅牢な測定原理、ｱﾄﾞﾊﾞﾝｽﾄ信号処理、統合診断、柔軟な設置ｵﾌﾟｼｮﾝを組み合わせて、広範なレベル・アプリケーションで信頼性の高い動作をサポートする方法を説明します。
ガイドウェーブレーダーレベルセンサで稼働時間を向上
Rosemount ガイドウェーブレーダーレベル伝送器ポートフォリオは、幅広い業界と用途にわたって信頼性の高いレベルおよび界面測定を実現します。 時間領域反射法（TDR）に基づくこれらのガイドウェーブレーダーレベル伝送器は、泡、蒸気、付着物、プロセス条件の変化にかかわらず、一貫した性能を提供し、メンテナンスの削減、安全性の向上、稼働時間の増加に役立ちます。
Products
ROSEMOUNT ガイドウェーブレーダー
ガイドウェーブレーダーレベル伝送器で信頼性を高め、メンテナンスを削減
ガイドウェーブレーダーレベル伝送器とは？

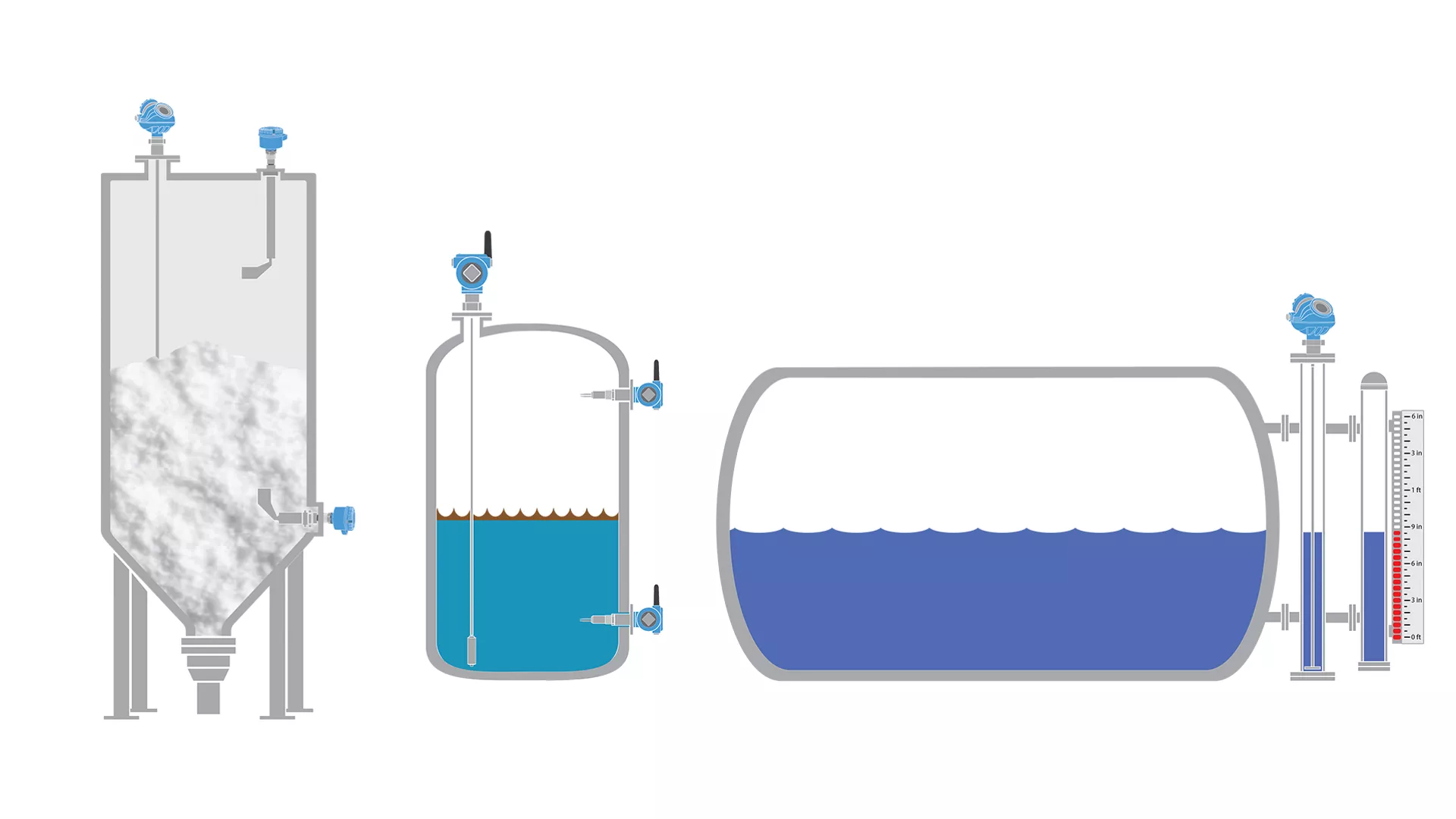

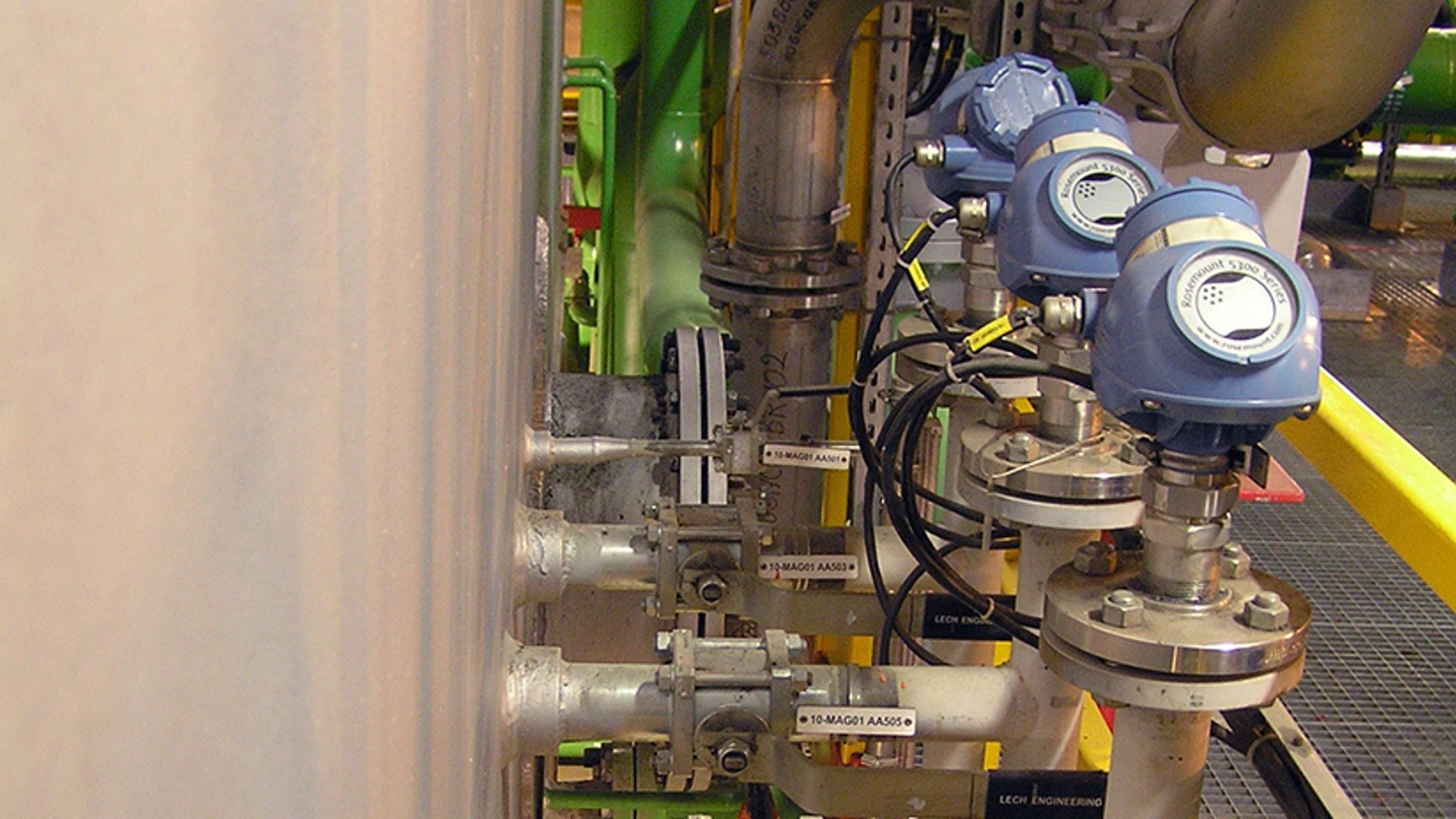

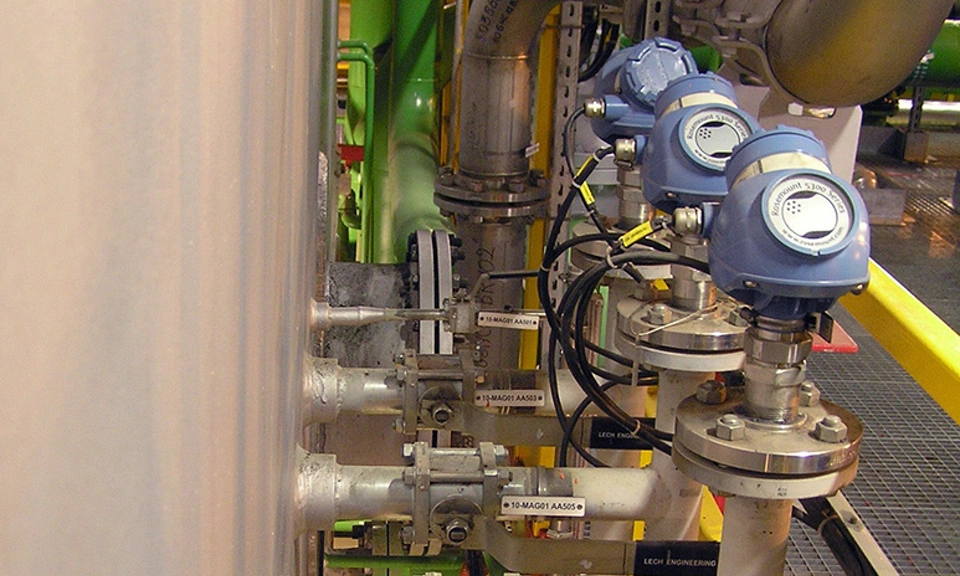

ガイドウェーブレーダーレベル伝送器は、GWRレベル伝送器またはTDRレベル伝送器とも呼ばれ、時間領域反射法を使用してレベルを測定します。 レーダーパルスはプローブに沿ってガイドされ、媒体表面または界面から反射して戻ります。
この実証済みのガイドウェーブレーダー測定原理は、液体、固体、および泡、付着物、蒸気、または密度変化が関与する困難な用途に対して正確で信頼性の高いレベルおよび界面測定を提供し、業界全体の安全性とプロセスパフォーマンスの向上に役立ちます。

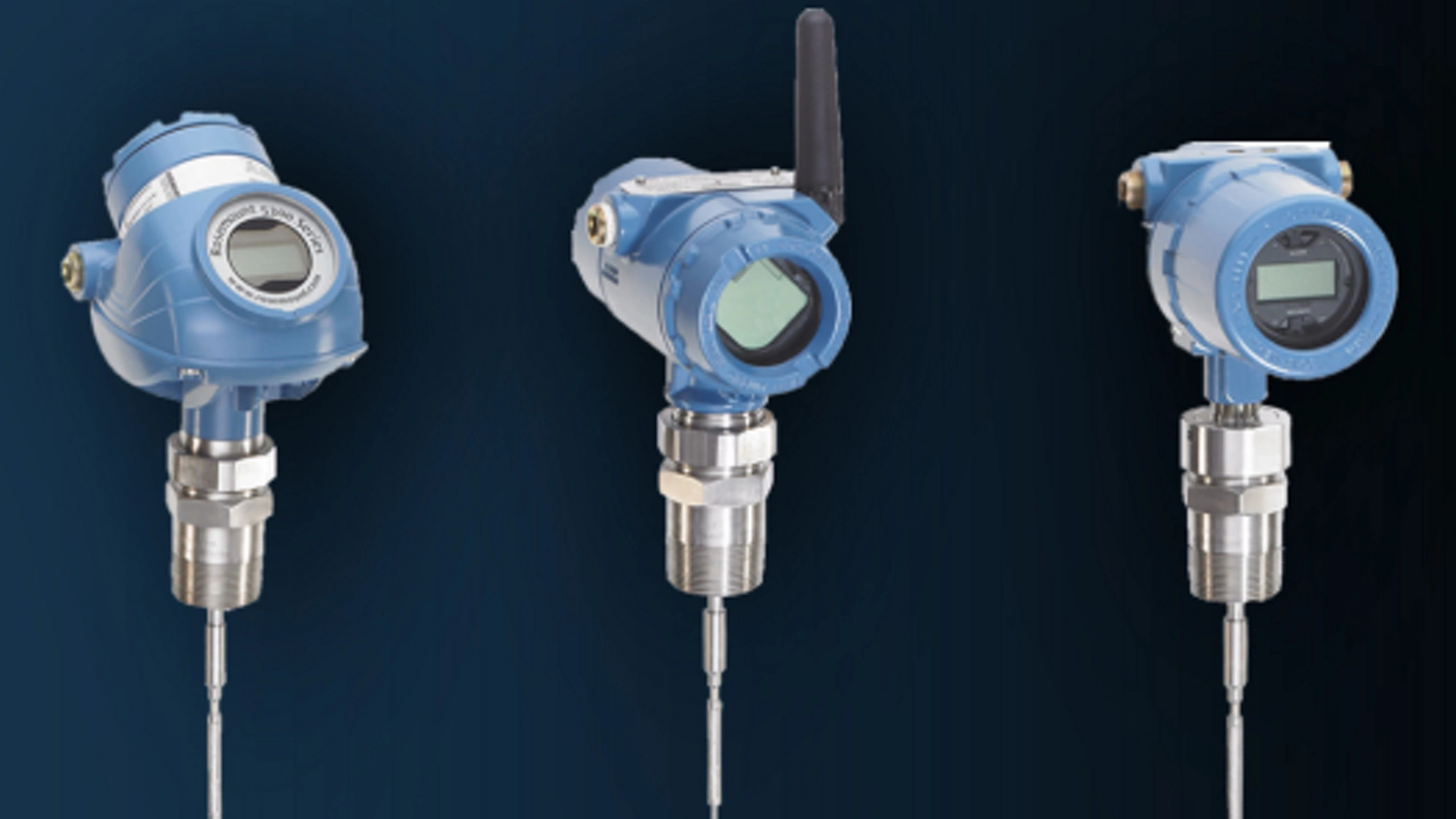

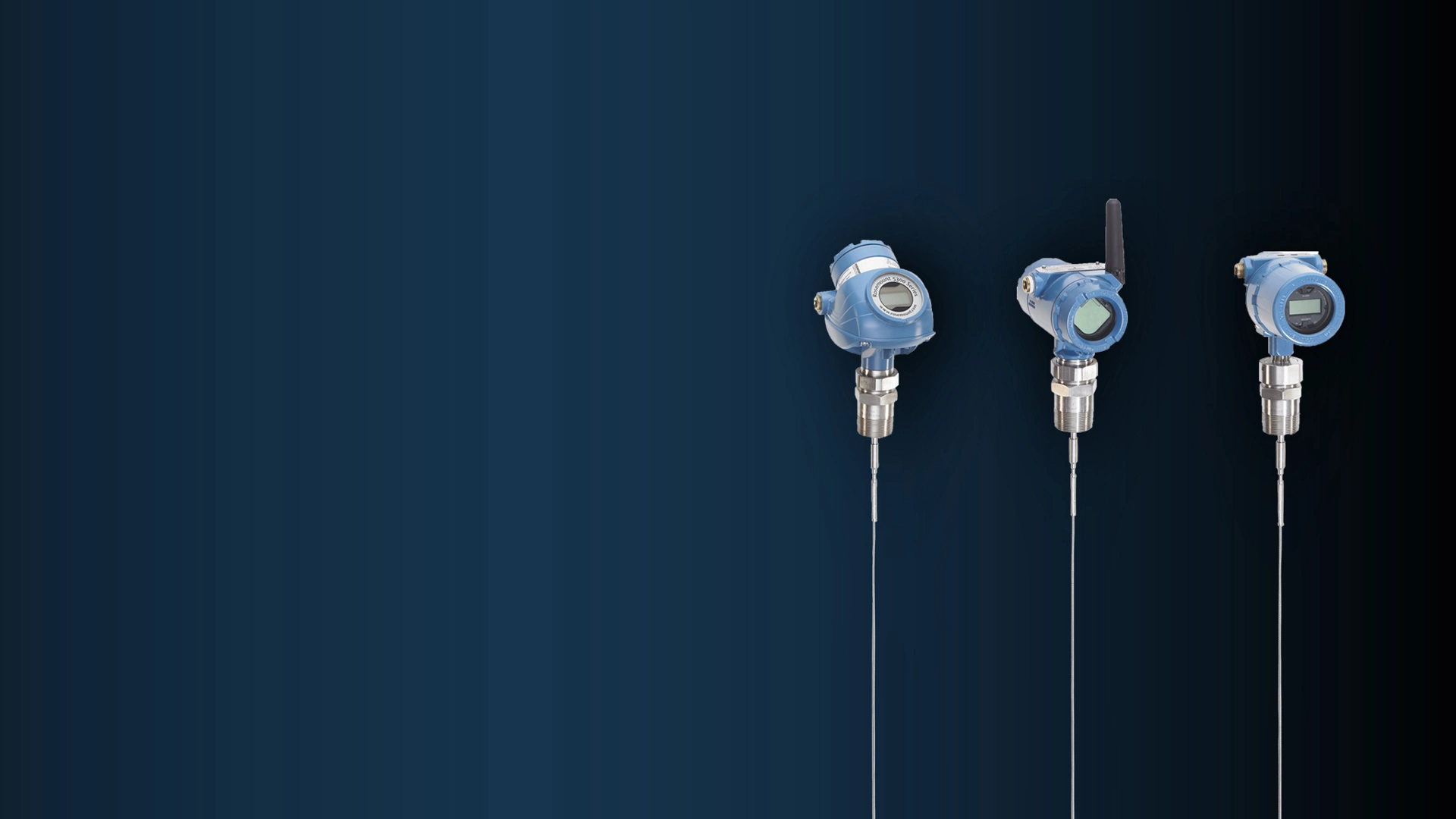

ガイドウェーブレーダーの比較
各 Rosemount ガイドウェーブレーダーレベル伝送器の固有機能について詳しくご確認ください。

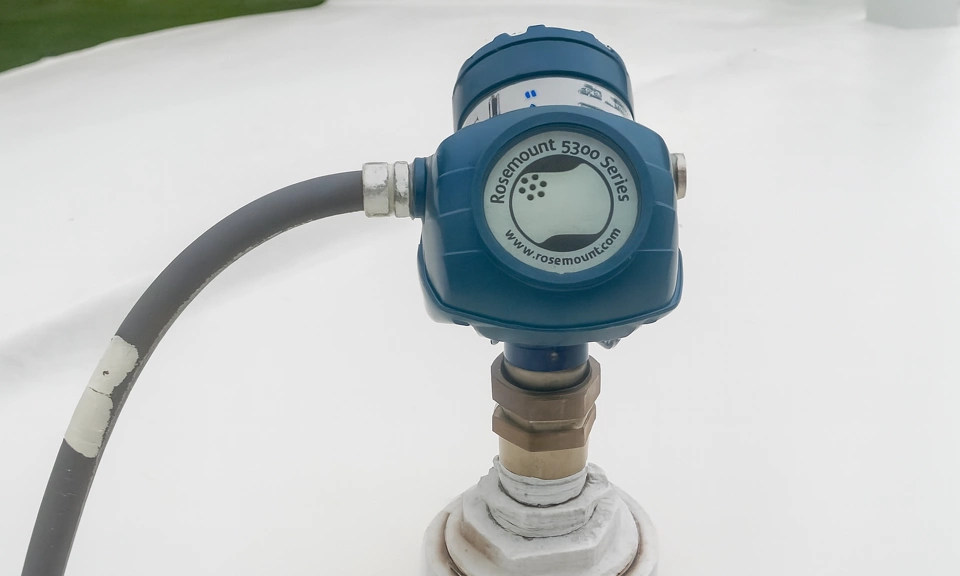

Rosemount 5300 ウェーブ・ガイド・レーダー
Rosemount 5300 は、液体、スラリー、ソリッド、界面などの困難な用途におけるレベル測定に最適で、信頼性、安全性の高い機能が備わっており、プロセスの効率化とプラントのパフォーマンスの最適化を支援します。
測定精度：± 0.12 インチ （3 mm）
プロセス温度：–320 ～ 752 °F（–196 ～ 400 °C）
圧力上限：5000 psi まで完全真空（345 bar まで完全真空）

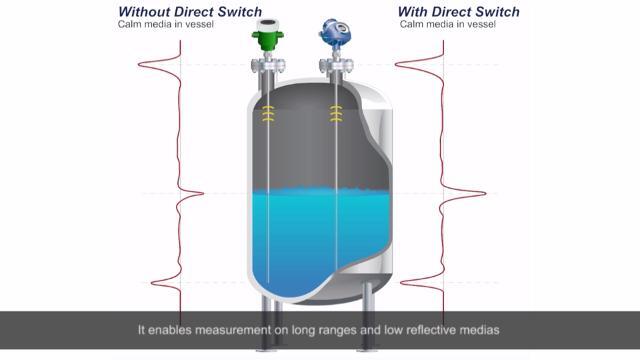

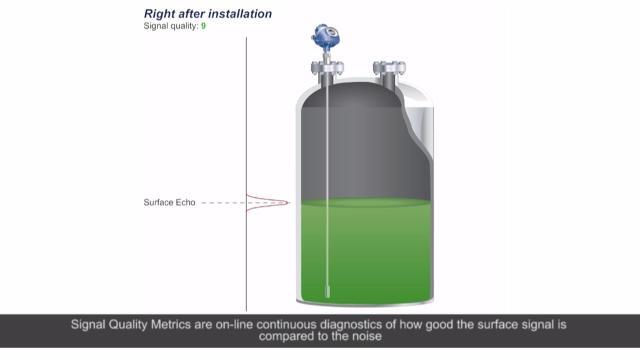

高度な機能：ダイレクト・スイッチ・テクノロジー、信号品質メトリクス、プローブ末端プロジェクション、検証リフレクタ（SIL 2 IEC 61508認証）
プローブタイプ：リジッドシングルリード、セグメント型シングルリード、フレキシブルシングルリード、リジッドツインリード、同軸型プローブおよびラージサイズ同軸型プローブ、PTFEコーティングプローブ、蒸気プローブ

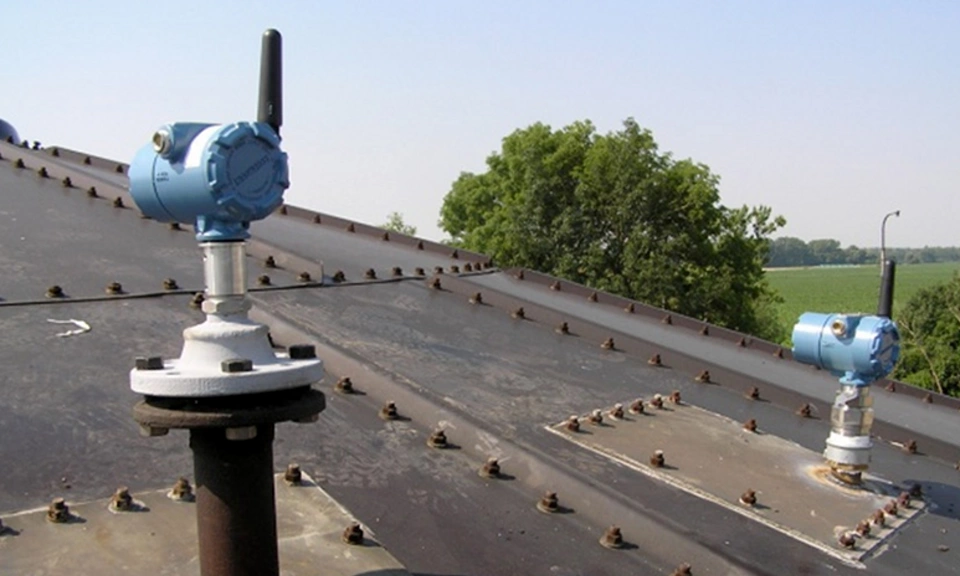

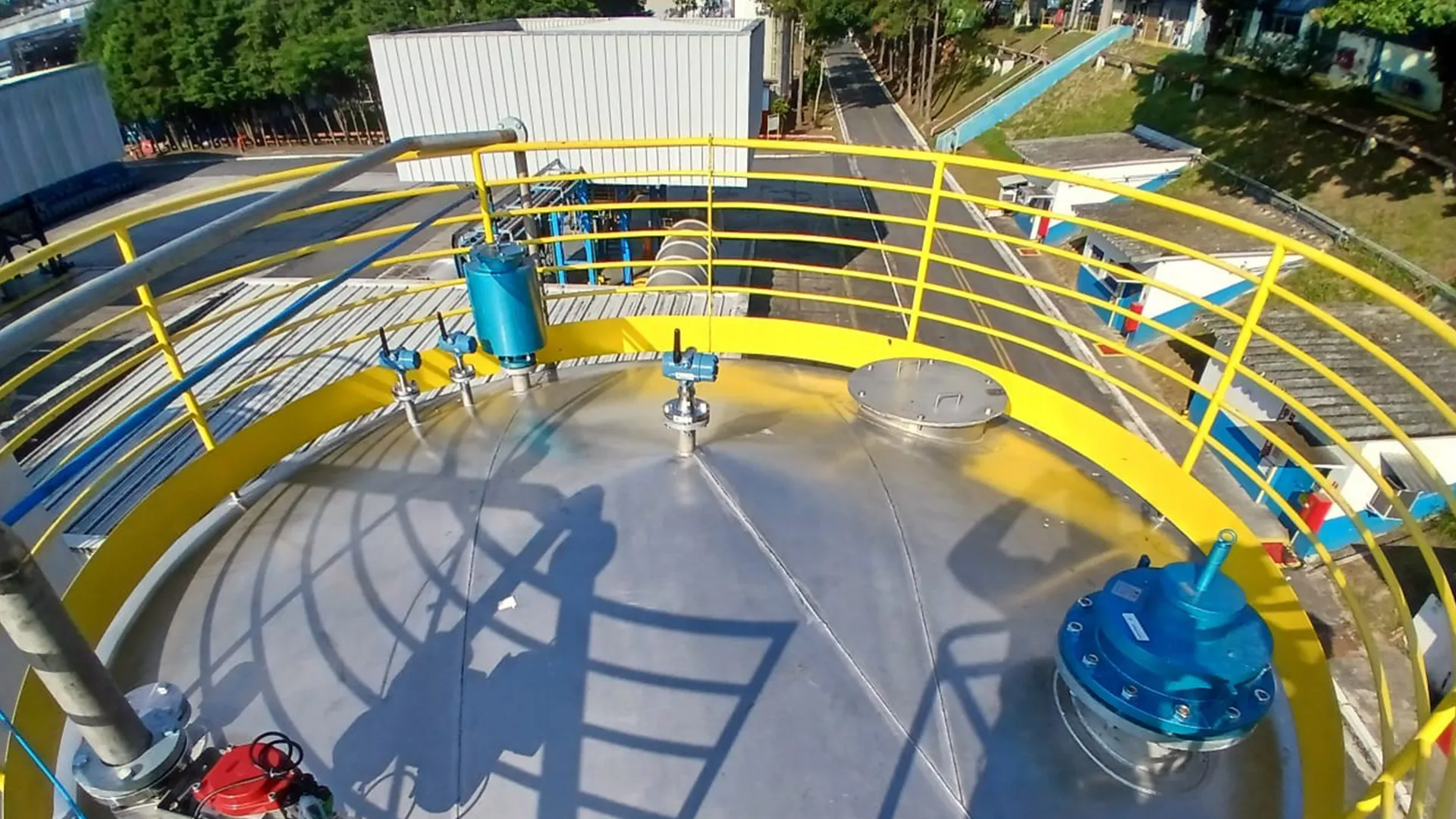

Rosemount 3308 ワイヤレスレベル伝送器
Rosemount 3308 では、これまでアクセスできなかった場所でのレベル・界面測定を簡単に自動化できます。 有線接続や校正が不要なうえ、簡単に設置でき、プロセス条件の変化にも影響されません。
測定精度：± 0.12 インチ （3 mm）
プロセス温度：–40 ～ 302 °F（–40 ～ 150 °C）
圧力上限：580 psi まで完全真空（40 bar まで完全真空）
高度な機能：ダイレクト・スイッチ・テクノロジー、信号品質メトリクス、ネイティブ無線技術
プローブタイプ：リジッドシングルリード、セグメント型シングルリード、フレキシブルシングルリード、同軸型プローブ、PTFEコーティングプローブ

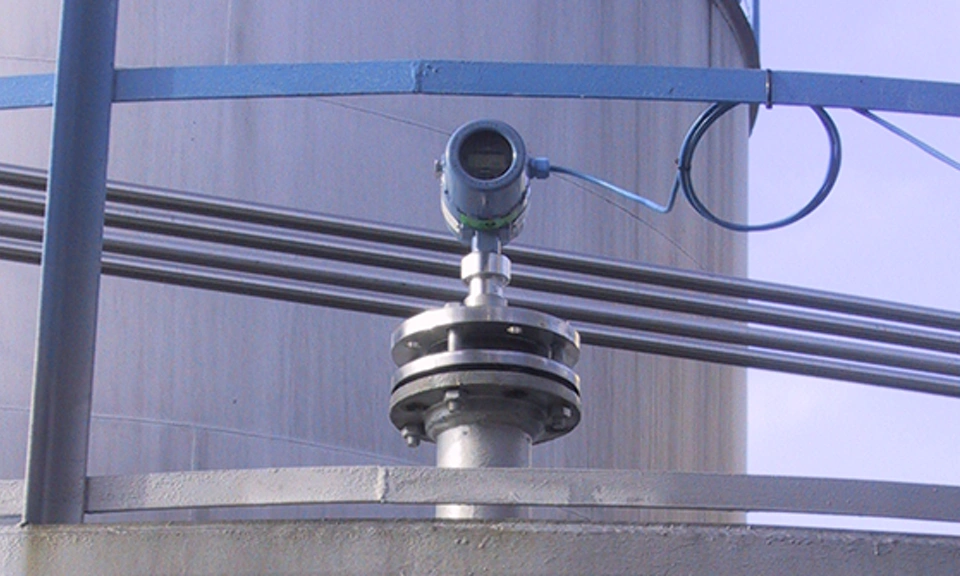

Rosemount 3300 ウェーブガイドレーダ
Rosemount 3300 は、液体用途において信頼性と費用対効果の高いソリューションを提供します。 Rosemount 3300は可動部分がなく、校正を必要とせず、プロセス条件にほとんど影響されません。
測定精度：± ± 0.2 インチ （5 mm）
プロセス温度：–40 ～ 302 °F（–40 ～ 150 °C）
圧力上限：580 psi まで完全真空（40 bar まで完全真空）
プローブタイプ：リジッドシングルリード、セグメント型シングルリード、フレキシブルシングルリード、同軸型プローブ、PTFEコーティングプローブ
製品の用途
製品の用途
電力
石油・ガス
下流側の炭化水素
化学産業
鉱業・鉱物・金属
食品・飲料
電力

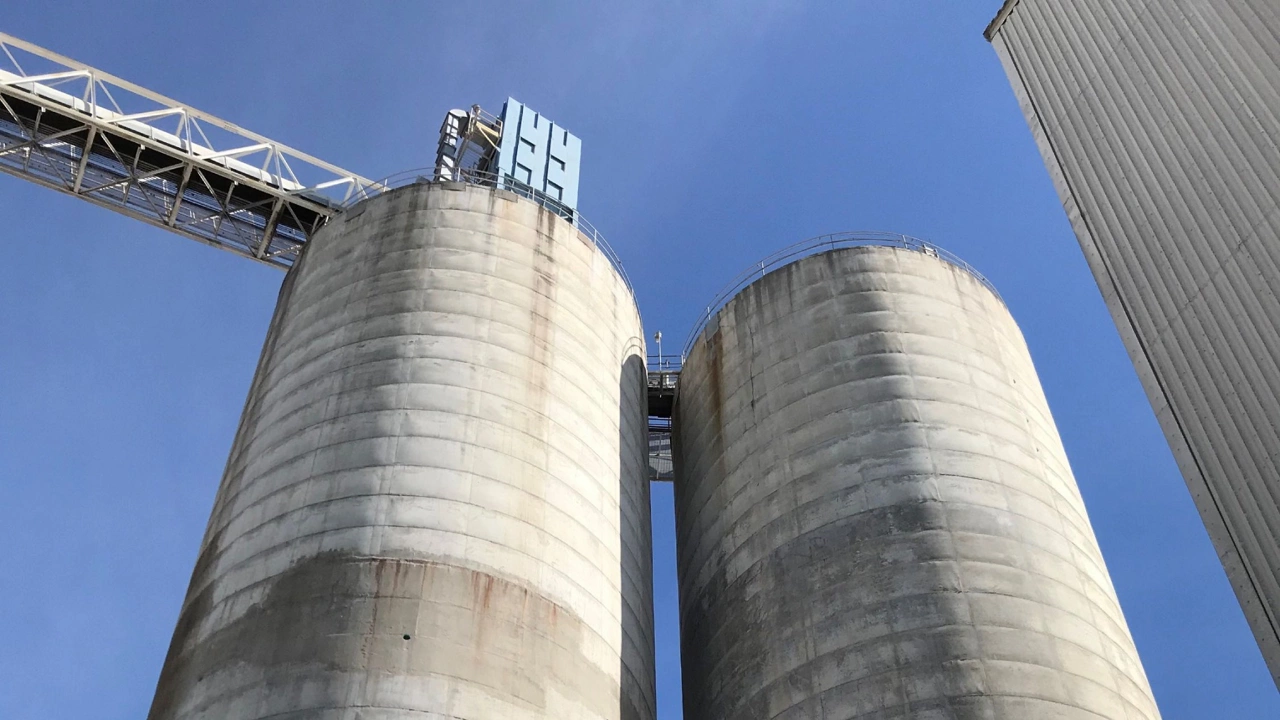

石炭火力発電設備における生石炭山のレベル測定
Water Level Measurement for Reliable Data Center Cooling Performance

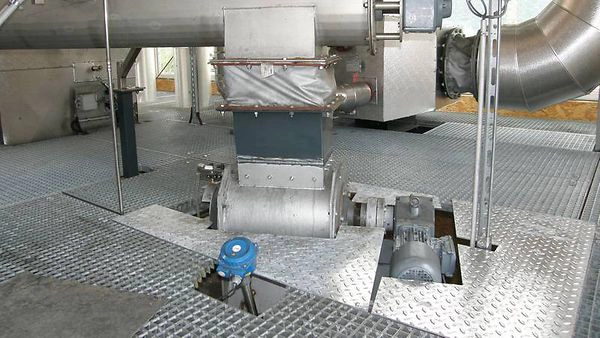

ウッドガスファイアーリアクターの固体レベル検出

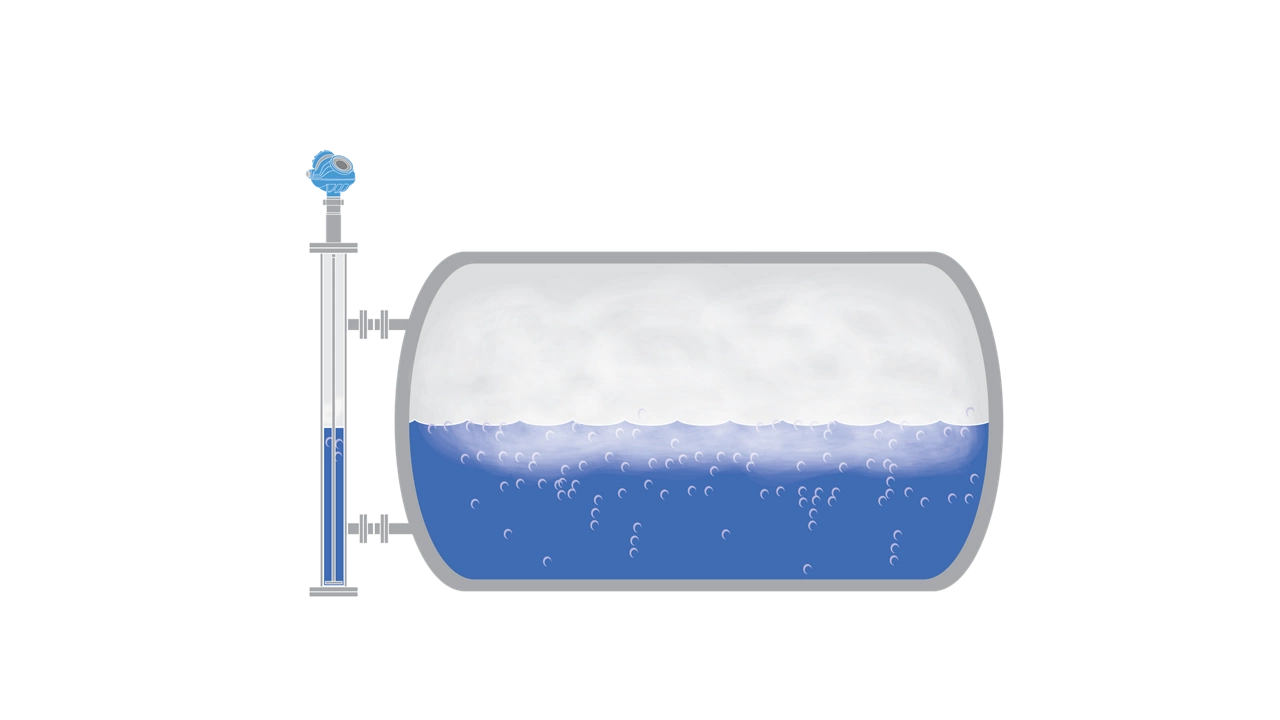

スチームドラム内のレベル測定

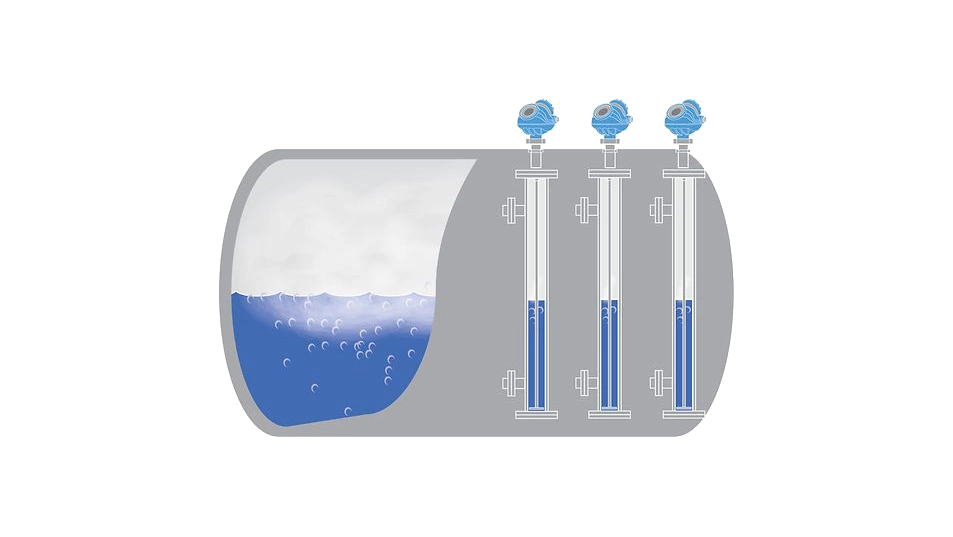

飽和蒸気アプリケーション向けのレベル測定
石炭火力発電所の塩ビンのレベル測定
石炭火力発電所の PAC サイロのレベル測定
石炭火力発電所の石灰用サイロのレベル測定

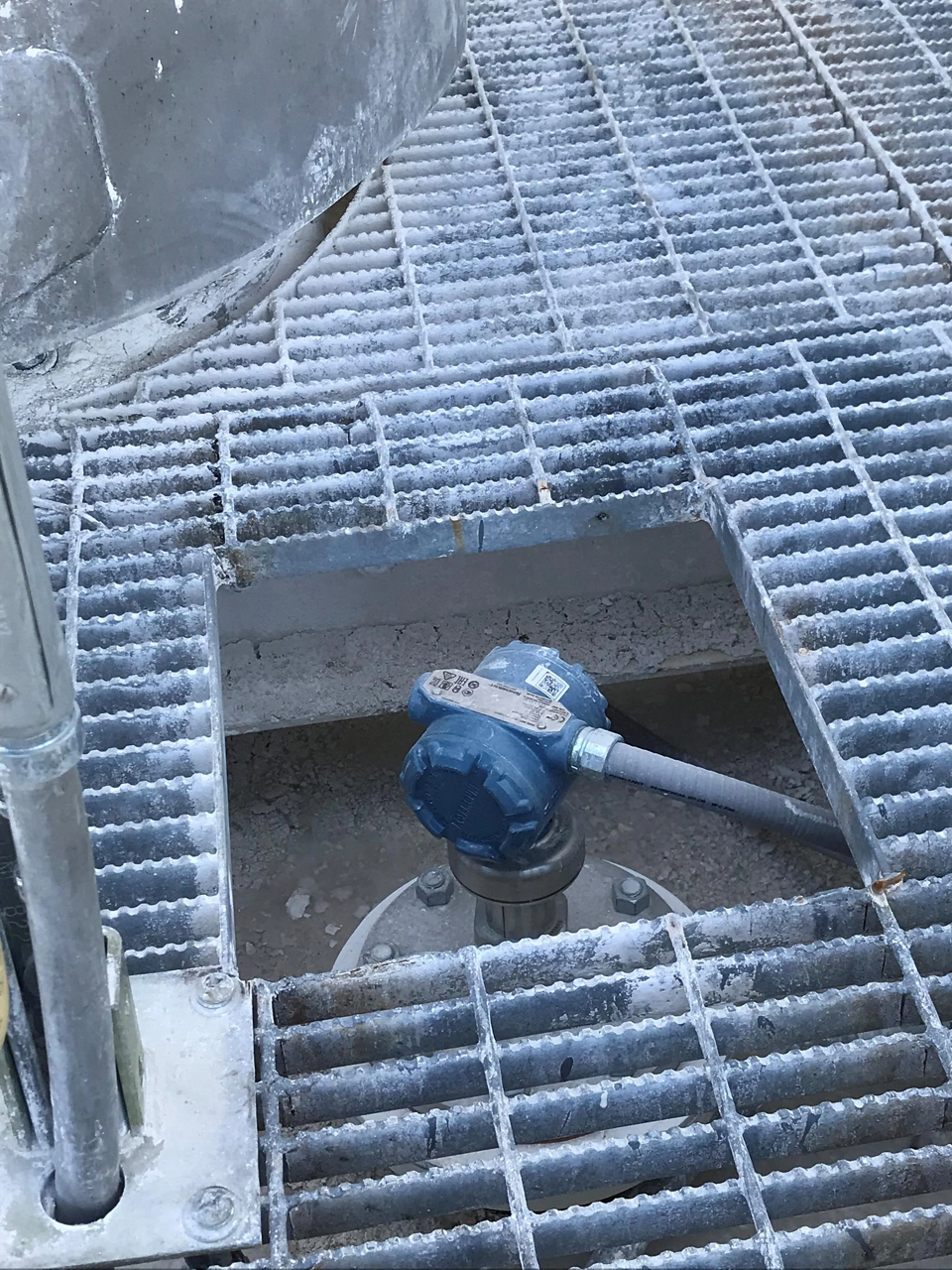

石炭火力発電所の石膏ビンのレベル測定
石炭火力発電所のフライアッシュサイロのレベル測定
石炭火力発電所でのESPホッパーのレベル測定
冷却塔の貯水槽におけるレベル測定

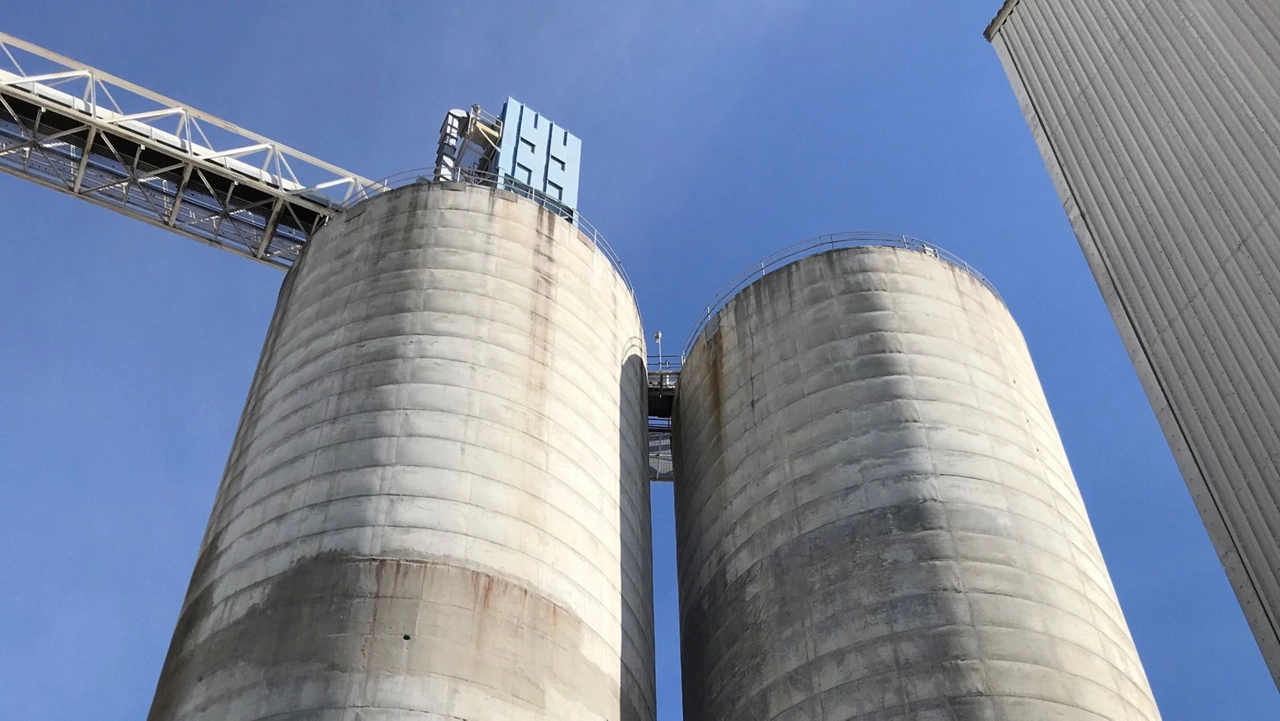

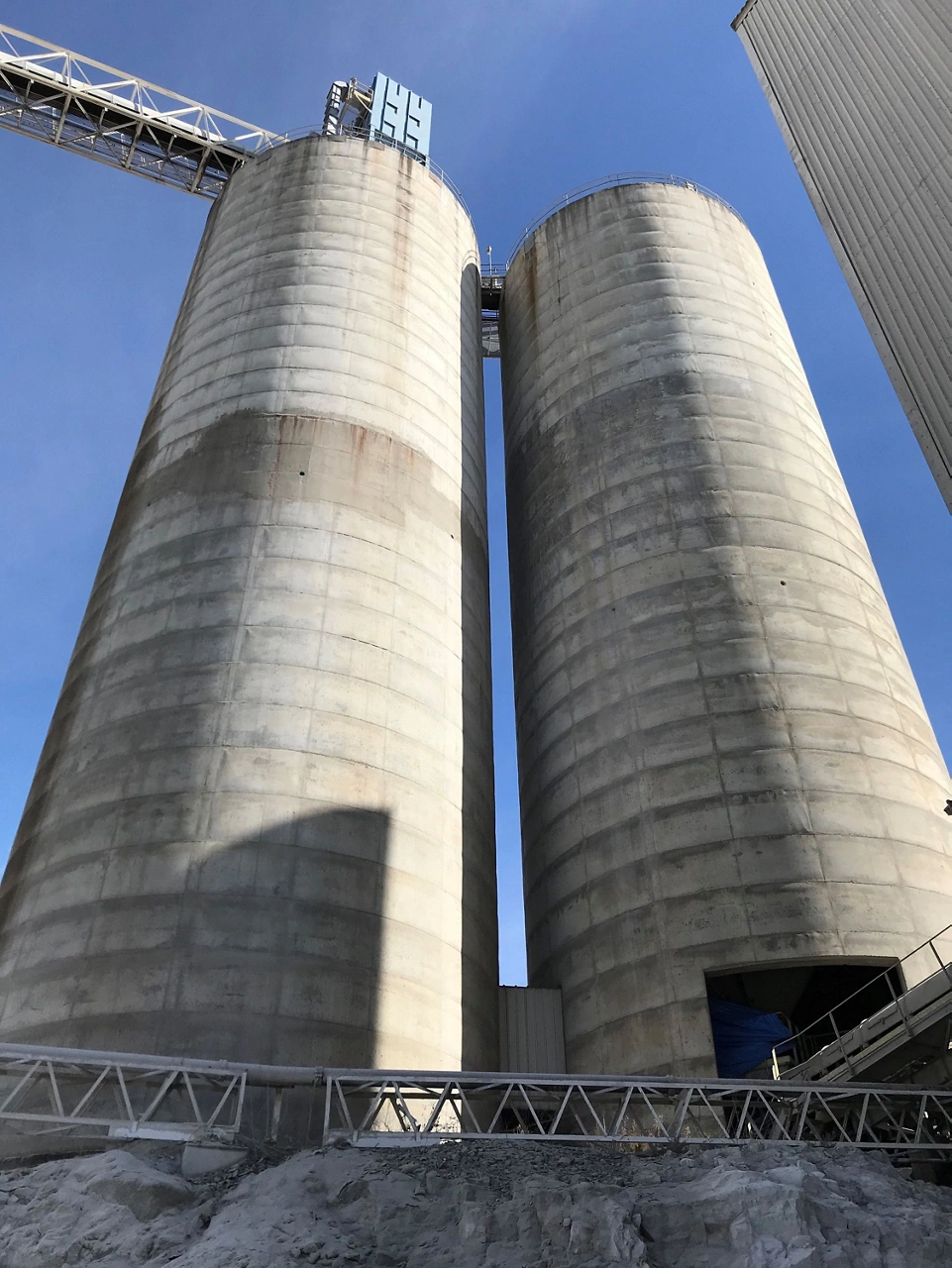

石炭火力発電所の石炭バンカー内のレベル測定
石炭火力発電所の石炭バンカー内のレベル測定
石炭火力発電プラントでスタッカーの位置を決定するためのレベル測定
よくある質問
ガイドウェーブレーダー伝送器に関するよくある質問への回答をご覧ください：
ガイドウェーブレーダーの動作原理は、時間領域反射率測定技術に基づいており、伝送器がレーダーパルスを発します。 実際のレベル測定では、電磁信号が発信されてから、媒体による反射が受信されるまでにかかった時間を計算します。
ガイドウェーブレーダーは、界面あるいはレベルを測定する必要がある、条件の厳しい大半のチャンバ用途やプロセスに適しています。 潤滑油供給タンク、異種媒体分離器、カラム、トレイ、ボイラードラムなどの用途において、ガイドウェーブレーダー技術が活躍します。
ガイドウェーブレーダーには校正が必要ですか？
Rosemount ガイドウェーブレーダーには可動部品がないため、ディスプレーサ測定の媒体密度、あるいは他のレベル測定技術における伝導率、粘度、pH、温度、圧力といったプロセス条件の変化に対する校正や補正は必要ありません。 顧客にとってのメリットは：
- 計画外の停止の排除
- リスクの低減
- 保守費用の削減
ガイドウェーブレーダー伝送器では、制御室から完全または部分的なプルーフテストが行われます。 これらのテストでは、プロセス条件をシミュレートして高レベルアラームをトリガーし、ホストシステムによって信号が正しく受信されるかどうかをチェックします。
ガイドウェーブレーダー（GWR）は、測定システムの一部が容器の内容物に直接接触する接触測定を使用します。 ガイドウェーブレーダーは、タンクまたはチャンバの上部に取り付けられ、プローブは通常、容器の最深部まで挿入されます。
ガイドウェーブレーダーのメリット：
- レベルと界面の両方で正確かつ信頼性の高い測定が可能です。
- 液体、スラッジ、スラリー、一部のソリッド環境で使用できます。
- 圧力、温度、さらには大規模な蒸気に対するスペース条件の変化に影響されません。
- 可動部がないため、メンテナンスが最小限で済みます。
ガイドウェーブレーダーの制限事項：
- プローブの選択は、取り付けの制限事項による影響を受けます。
- 金属物に直接接触させてはいけません（信号に影響が出るため）。
- プローブがﾌﾟﾛｾｽを妨げる可能性がある場合 (撹拌器、ポンプ、ホッパー出口など) は絶対に使用しないでください
非接触レーダー（NCR）は非接触測定方式を利用するため、測定システムのいかなる部品も容器の内容物に直接接触しません。
非接触レーダーのメリット：
- 正確で信頼性の高い測定
- 液体、スラッジ、スラリー、および固体に使用できます。
- 圧力、温度、さらには大規模な蒸気に対するスペース条件の変化に影響されません。
- 可動部がないため、メンテナンスが最小限で済みます。
非接触レーダーの制限事項：
- タンク内部の障害物（パイプ、頑丈な棒状のもの、アジテータなど）によって反射が失敗することもありますが、Rosemount 非接触レーダーレベル伝送器は、Smart Echo Supervision™ を備えており、内部の障害物が引き起こすエラー反射を自動抑制します。
- 非接触式レーダーゲージは撹拌にも対応できますが、その成功は流体の特性と乱流規模の複合的な要素に左右されます。
- 媒体と表面状態の誘電率（DC）が測定に影響します。
- 測定は泡の有無によって影響されることがあります。

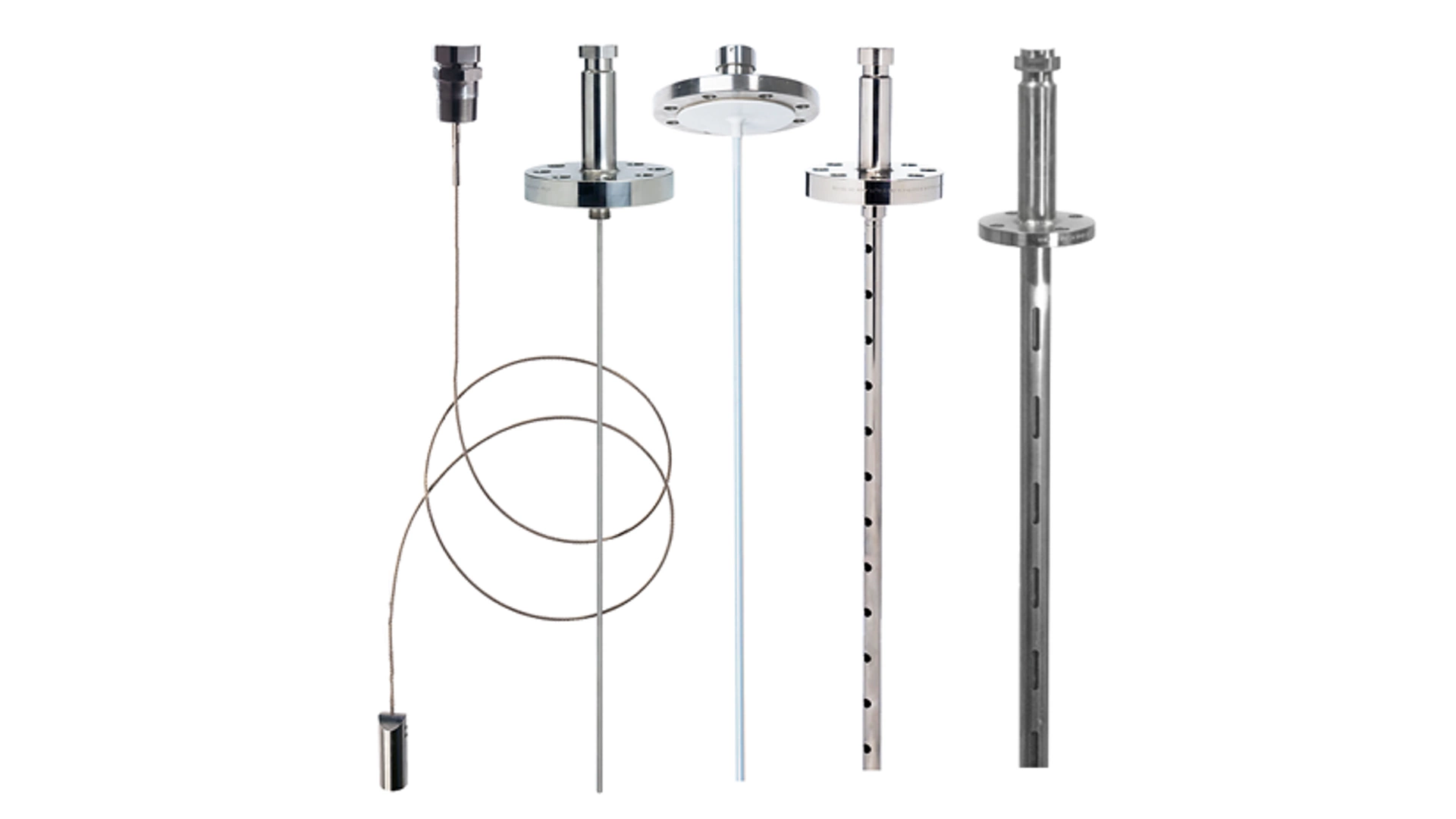

プローブは導波管であり、ガイドウェーブレーダー伝送器の重要なコンポーネントです。 伝送器からのマイクロ波パルスをプロセス媒体の表面に誘導し、反射された信号を戻します。 伝送ﾗｲﾝとして機能するプローブは、厳しいﾌﾟﾛｾｽ条件でも正確な信号伝播と強力なエコーリターンを保証します。 Emersonでは、様々なアプリケーション要件に適合する多種多様なプローブ設計を提供しています。 一般的なもののいくつかは次のとおりです：
- 同軸– 特にバイパスチャンバーなど、高い信号強度と精度が必要な短距離から中距離のアプリケーションでのクリーンな液体に最適です。
- 大型同軸– スペースが許す限り、ほとんどのアプリケーションで使用できます。 このプローブには上部ブラインドゾーンがありません。
- 堅牢なシングル・リード– 短いチャンバーや低誘電率/界面用途向け。
- 柔軟なシングル・リード– 背の高いタンクやヘッドルームが限られているタンク用。
- セグメント化された単一リード– 高さ 10m (32 ft.) までの背の高いチャンバーおよびパイプ用 ヘッドルームが制限された設置環境向けも同様です。 ヘッドスペースが限られており、小型のスティルパイプなど設置スペースが狭い用途に最適です。
GWR技術は、マイクロ波パルスが異なる誘電境界でどのように反射するかを分析することで、油と水などの2つの不混和性の液体間の界面を正確に検出できます。
- 最初の反射：最初の反射は上層液の表面で発生します（通常は誘電率が低い）。
- 2回目の反射：残りのエネルギーはプローブを下って進み続け、下層液体（誘電率が高い）との界面で再び反射します。
両方の反射を識別することにより、伝送器は上面と界面レベルの両方までの距離を計算します。
誘電率（相対誘電率）は、電気エネルギーを電場に貯蔵する材料の能力を示します。 レベル測定では、材料がマイクロ波信号をどの程度強く反射するかを判断します。 誘電率が高い材料（たとえば、約80の水）はより強い反射を生成し、低い値（たとえば、約2の油）は反射するエネルギーが少なくなります. Emersonの高感度ガイドウェーブレーダー伝送器は、誘電率が1.2まで低い媒体も確実に測定できるよう設計されており、困難な用途でも正確な性能を発揮します。

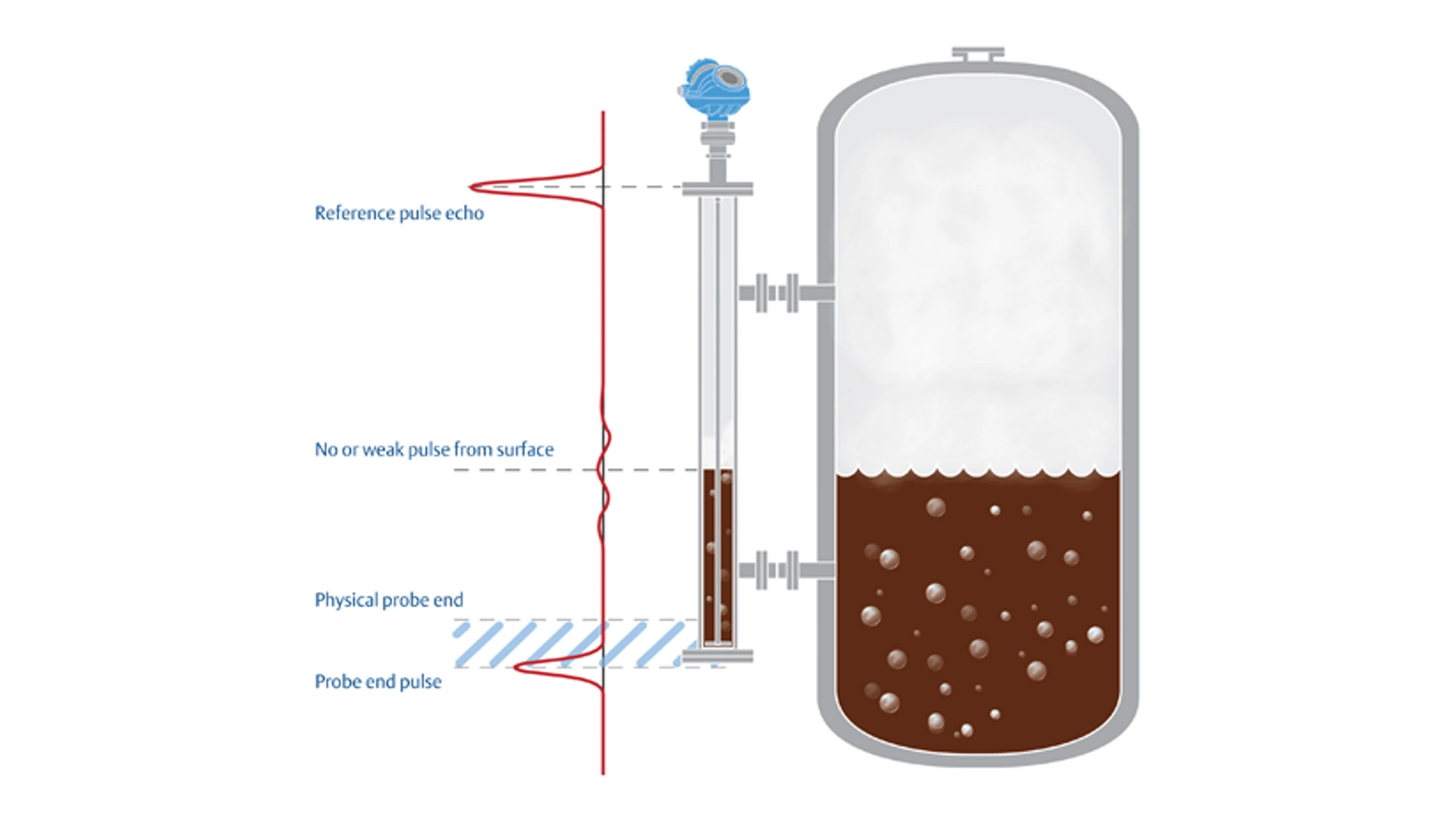

ガイドウェーブレーダーは、泡を含むアプリケーションに適しています。 多くの場合、レーダーパルスは明から中程度の泡層を貫通し、その下の真の液面を正確に検出できます。 しかし、誘電特性の高い非常に密度の高い泡や重い泡は、部分反射を引き起こす可能性があり、測定の不正確さにつながる可能性があります。
Emersonのｱﾄﾞﾊﾞﾝｽﾄ信号処理は、これらの影響を軽減し、泡のある条件での信頼性を向上させます。
違いはありません。 GWRレベル伝送器とTDRレベル伝送器は同じ技術（時間領域反射法）を指します。
泡、蒸気、密度変化、または極端なﾌﾟﾛｾｽ条件を伴う用途の場合は、ガイドウェーブレーダーレベルセンサを使用してください
はい。ガイドレーダーは媒体間の誘電率の変化を検出できるため、界面測定に最適です
