計器マニホールド​

計器マニホールドは、さまざまなタイプの圧力測定用途に隔離、通気、均等化を提供するプロセス接続システムの一種です。

マニホールドは通常、圧力伝送器、圧力ゲージ、またはその他の圧力センサなど、他の測定機器とともに使用されます。

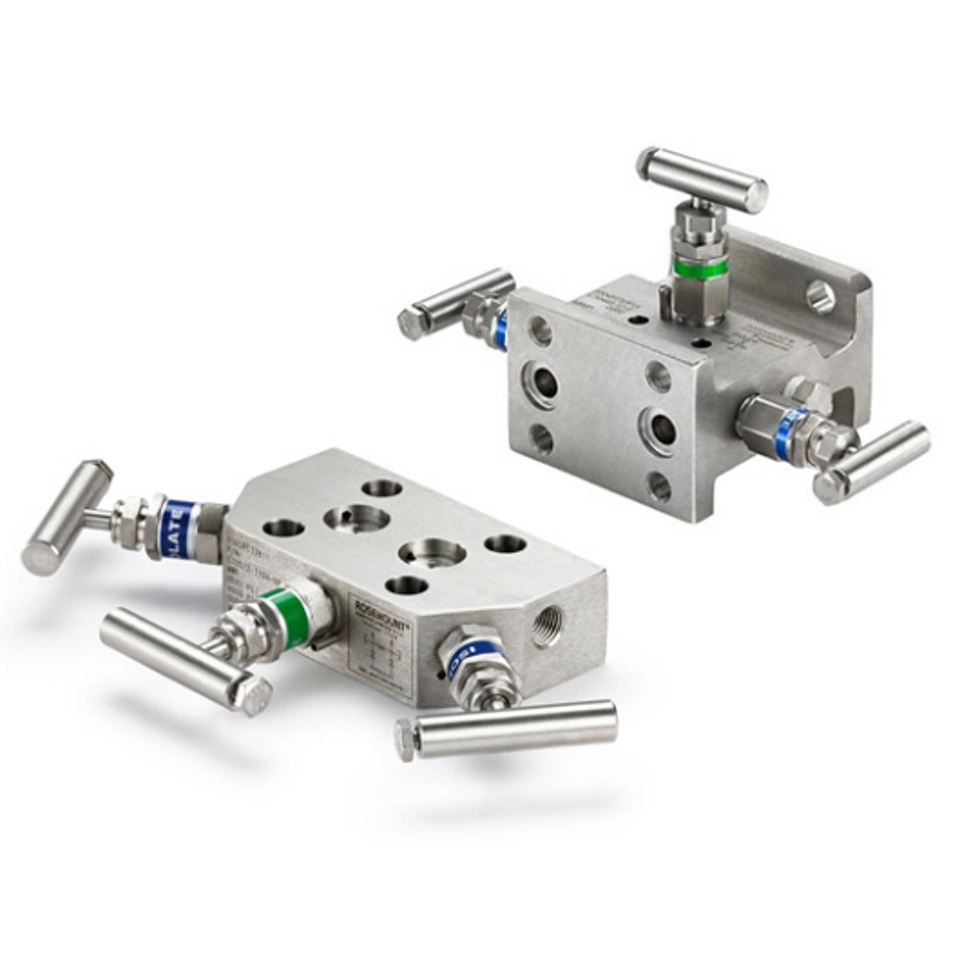

計器マニホールドは、様々なサイズ、材質、バルブパターンで注文することができ、あらゆる用途に固有のものです。 アプリケーションの考慮事項には、プロセスに適合する材質、圧力測定に必要なバルブタイプ、電力および配管(ASME B31.1)や天然ガス管理輸送などの用途に必要な基準を考慮してください。​

必要な圧力測定のタイプとプロセス流体が、計器マニホールドの種類、必要なバルブ数、および装置マニホールドに必要な材料を指示します。 製品データシートの詳細情報をご<g id="a-0" {http://www.wordbee-translator.com/Xliff}name="a">覧ください</g>。​

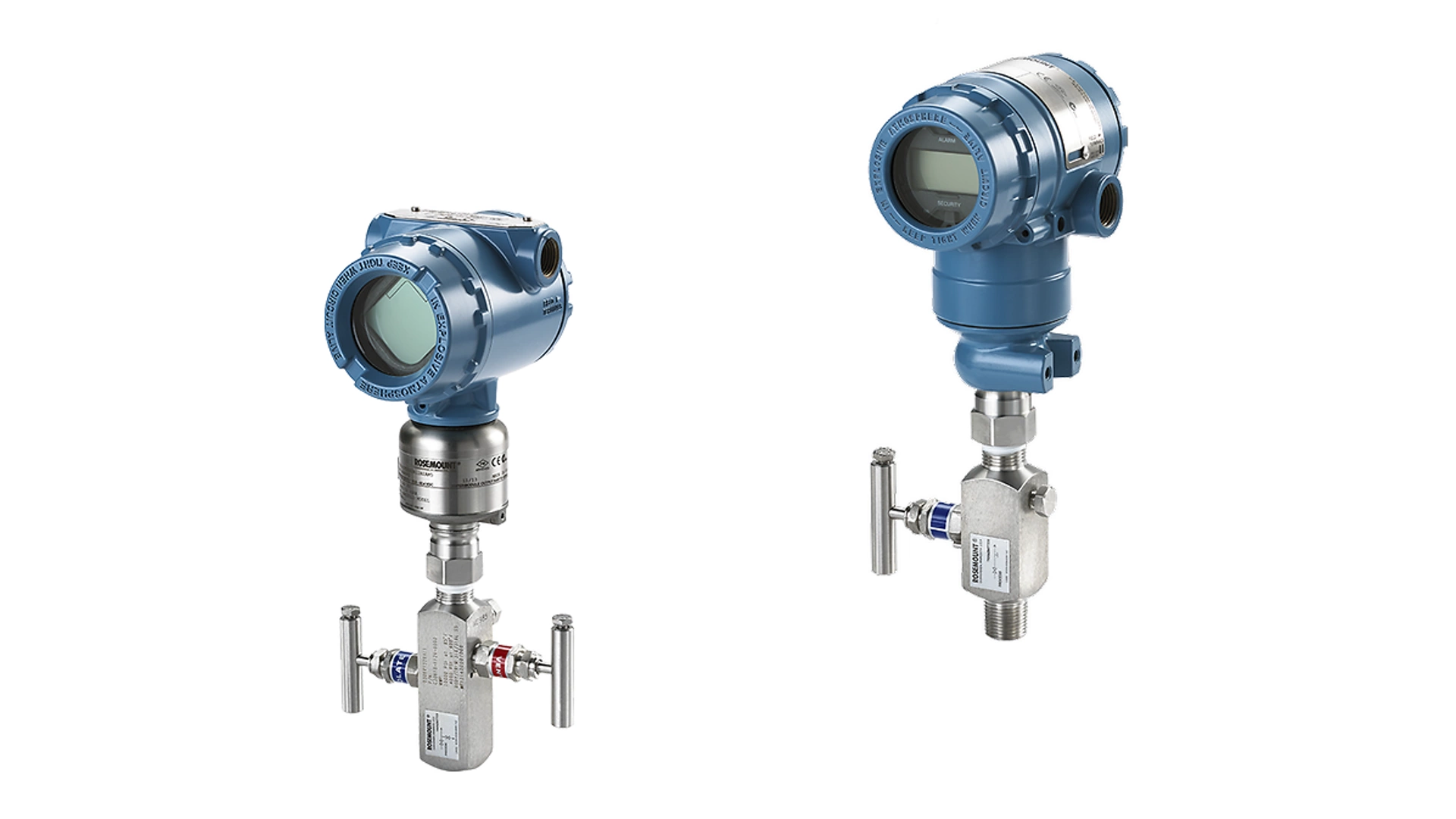

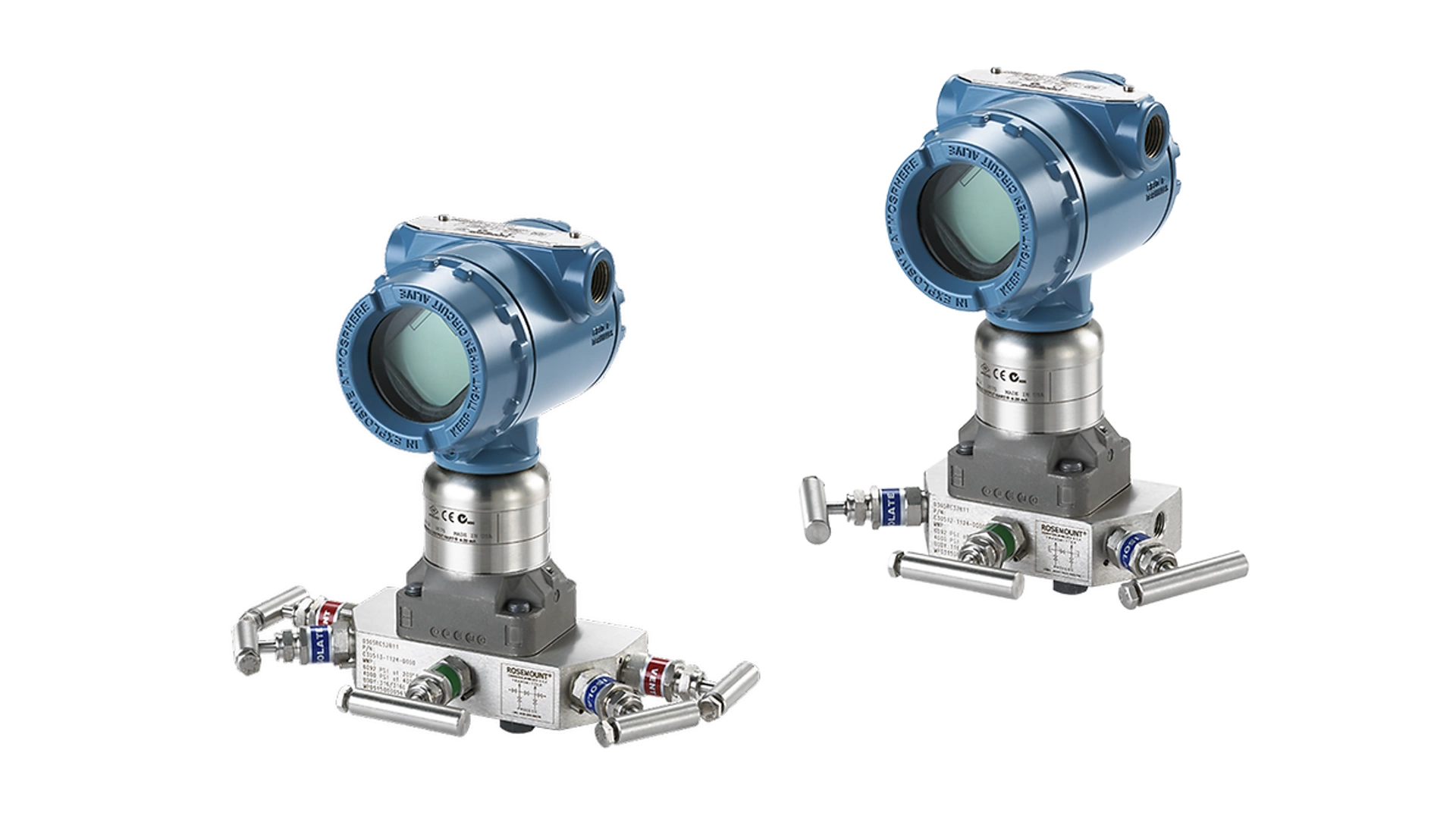

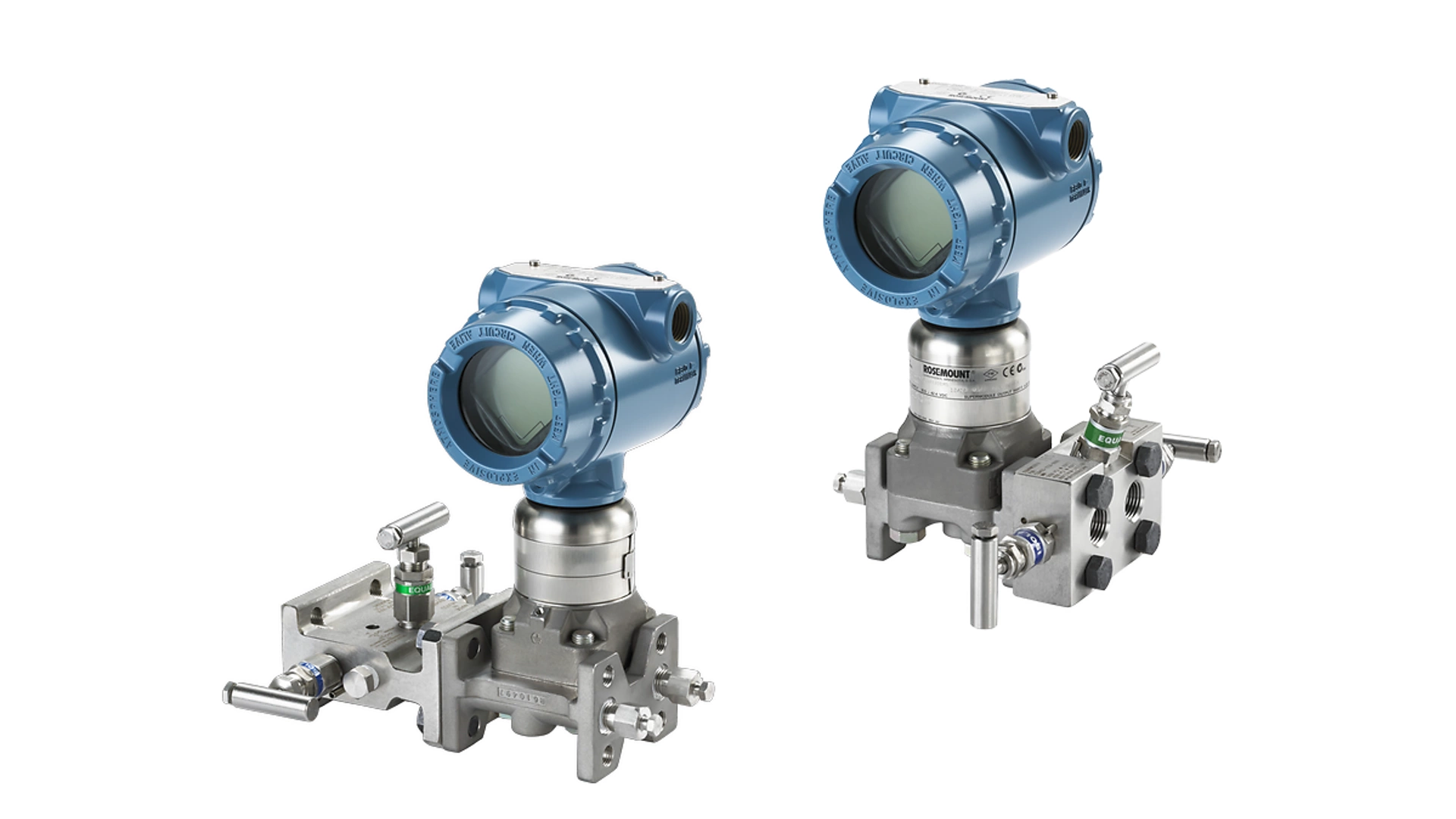

一般的なマニホールドタイプはコプレーナで、トランスミッタモジュールが計器マニホールドに直接取り付けられ、従来型では追加のフランジがトランスミッタモジュールをプロセス接続に適合させるために使用され、インライン（ブロックとブリード）では静圧トランスミッタがマニホールドに直接取り付けられます。 これらのタイプでは、さまざまなバルブスタイルを使用して、さらにカスタマイズすることができます。​

計器マニホールドでは、プロセス流体を圧力測定から隔離する機能が提供されます。 これにより、トランスミッタを安全に、機器をオフラインにせずに、校正、ゼロ、トリム、または交換を行える機能が得られます。​

圧力機器を安全かつ簡単に隔離できるため、定期的なメンテナンスを圧力トランスミッタで行うことができる間も、操作を継続できます。 メンテナンス作業が完了している間も操業が継続できるため、時間とコストを節約できます。​

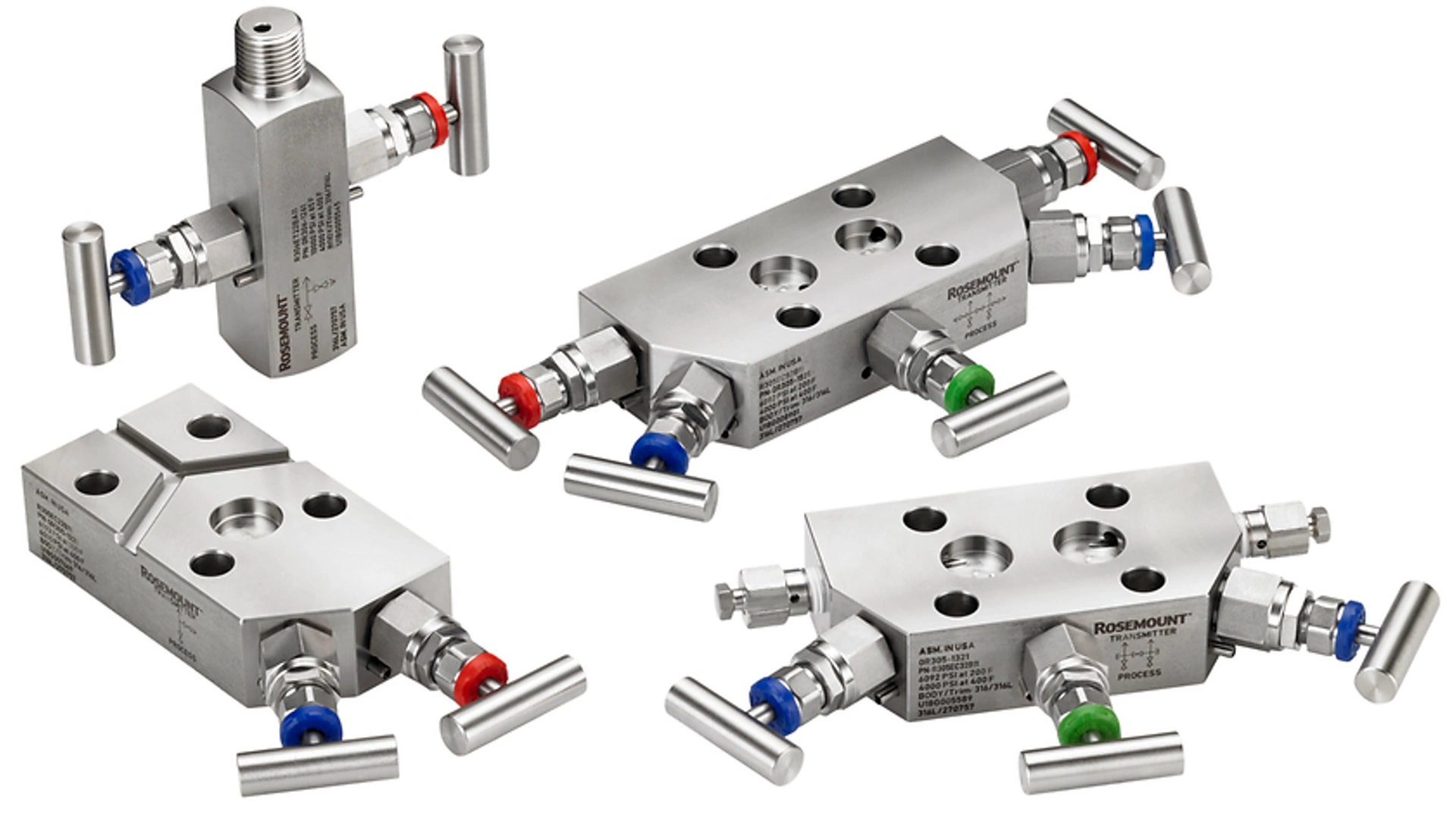

マニホールドには、絶縁、イコライズ、ベントバルブの3つのバルブタイプがあります。 絶縁を使用して、トランスミッタからプロセスを閉じます。 イコライズは、差圧マニホールドの高圧側と低圧側のバランスを取るために、ゼロトリムまたは校正ルーチンで使用されます。 ベントバルブは、マニホールドからプロセス流体や空気をブリードするために使用されます。または、既知の圧力を印加するための校正装置を設置する場合に使用されます。 詳細については、 マニュアル の58ページを参照してください 。​
