圧力ゲージ​

圧力ゲージとは一般的に、プロセス、商業、産業システム内の空気、気体、流体の圧力を測定および監視するために使用される機械式の計器として理解されています。 機械式圧力ゲージはシステムのプロセスを使用して動作するため、電源がない場合でも読み取り値を表示できます。 Rosemount 圧力ゲージは、業界で実証済みの Emerson のセンサ技術を採用しており、一般的な機械式圧力ゲージの故障に耐えることで安全性と信頼性を高めるように設計されています。

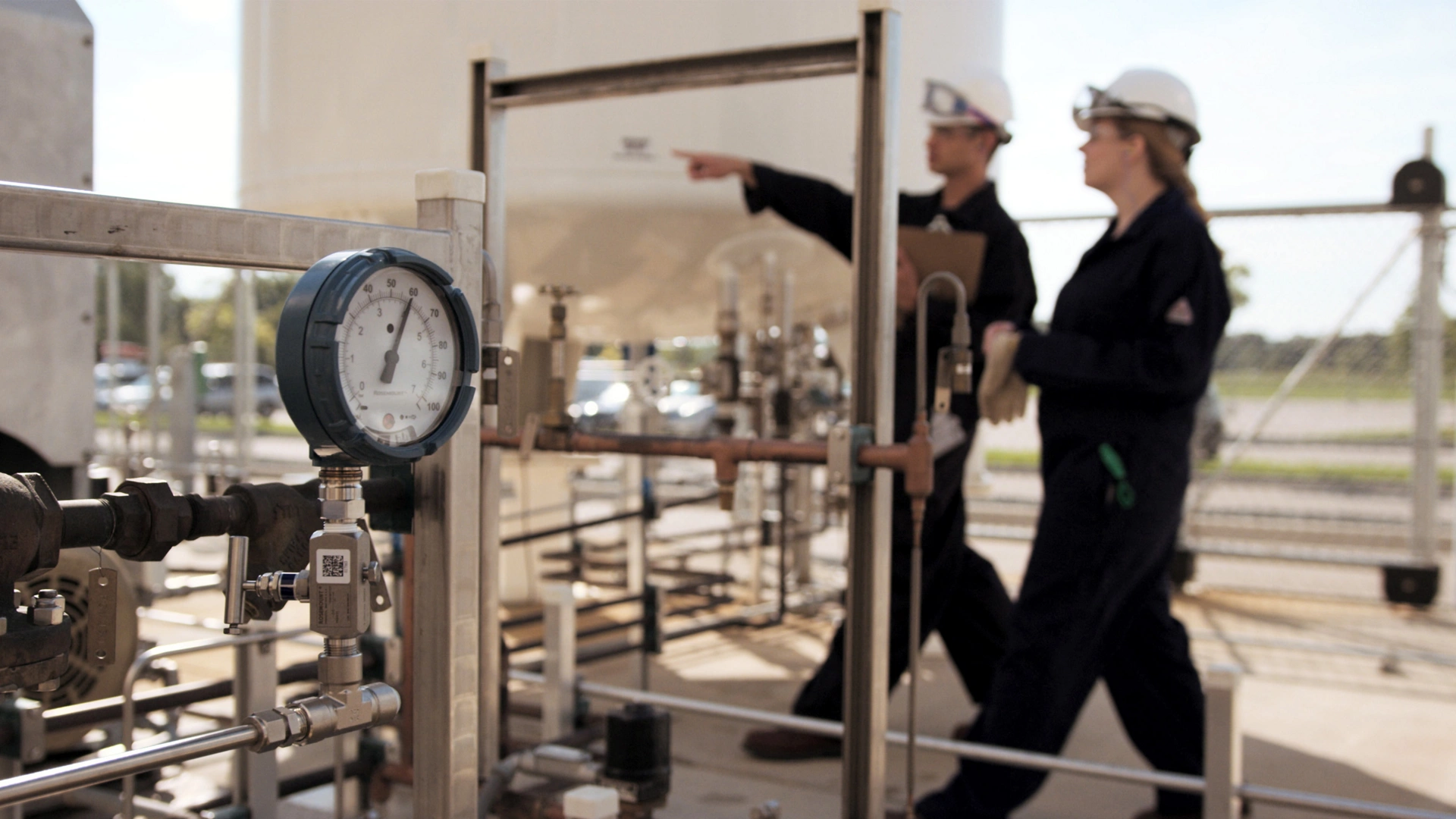

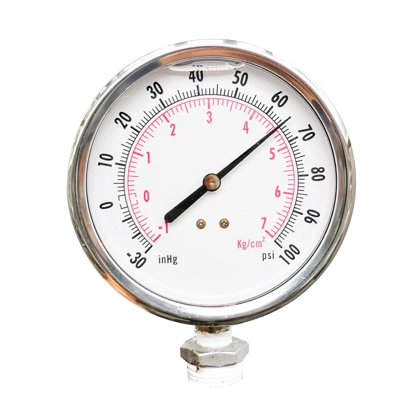

最も一般的で基本的な機械式圧力ゲージの構造は、湾曲したブルドン管機構に基づいており、圧力がかかるとその圧力レベルに比例して管が真っ直ぐになります。 この動きは小さなギア列を介して伝達され、それに応じて針が動き、目盛り上の値を表示します。 Rosemount ワイヤレス圧力ゲージおよびスマート圧力ゲージは、その設計、汎用性、耐久性により、要求の厳しい多くの用途に最適な選択肢となります。​

要求の厳しい用途で信頼性の高い圧力監視が必要な場合は、デジタル圧力ゲージがより賢明な選択となることが多く、Rosemount ワイヤレス圧力ゲージおよびスマート圧力ゲージは、より安全な操作と WirelessHART プロトコルによる通信オプションにより、信頼性の高い情報を提供できます。​

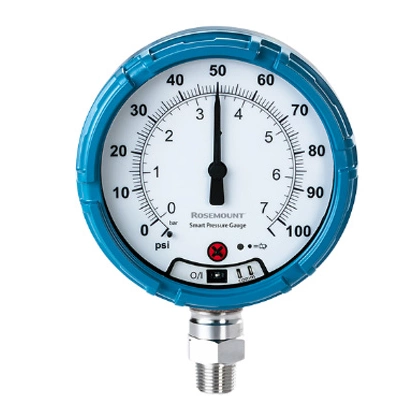

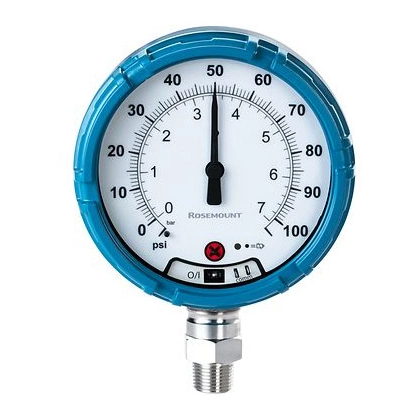

Rosemount 圧力ゲージには、WirelessHART® プロトコル付きの Rosemount ワイヤレス圧力ゲージと、プロトコルなしの Rosemount スマート圧力ゲージという 2 つのバージョンがあります。 その違いは、スマート圧力ゲージはローカル読み取り専用の用途を想定しているのに対し、ワイヤレス圧力ゲージはワイヤレスゲートウェイで監視できる WirelessHART 通信機能を備えていることです。

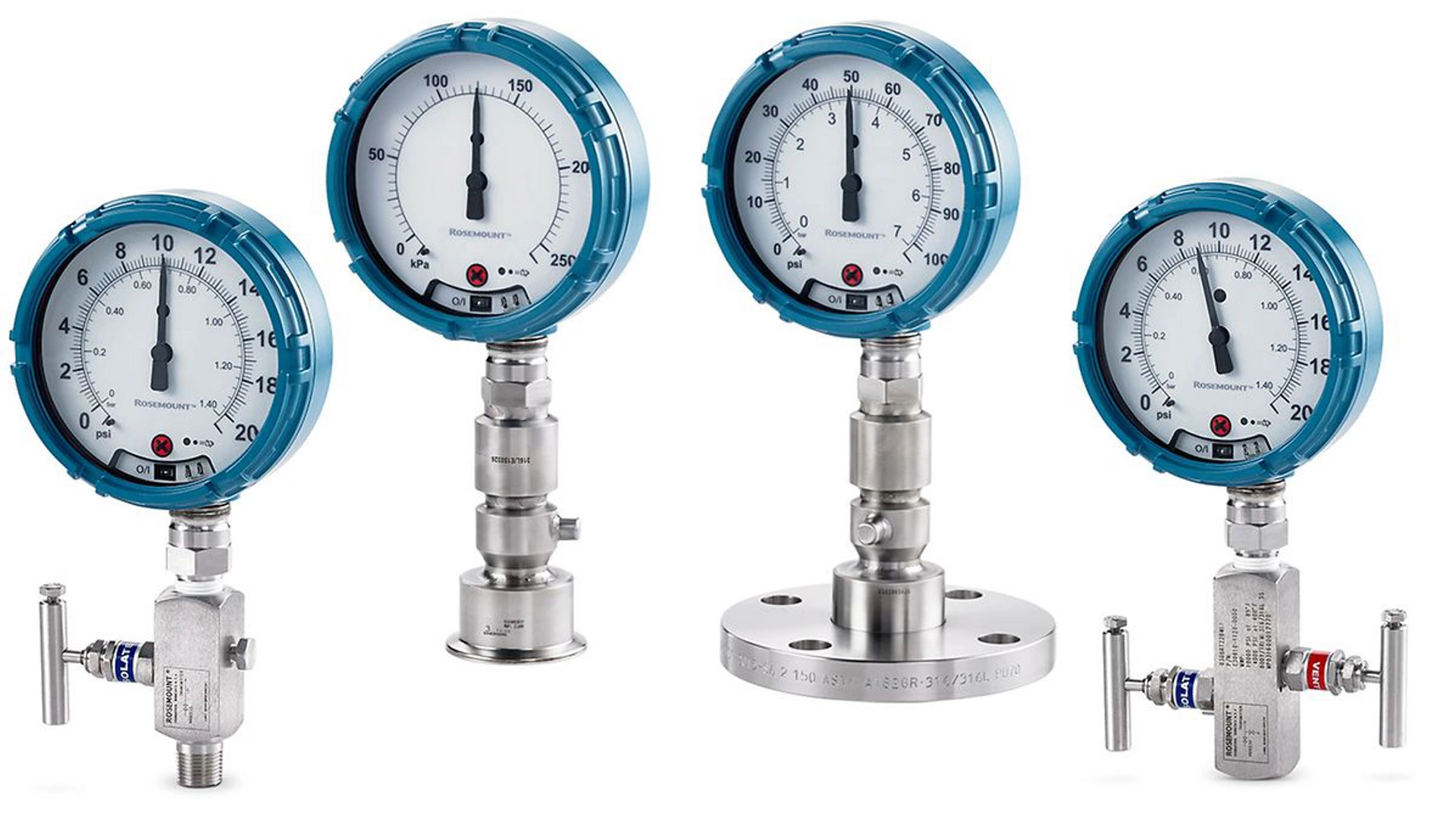

これら 2 つのタイプの圧力ゲージは、用途の要件に応じて完全にカスタマイズできます。 フェイスプレートは、ゲージ圧、絶対圧、ミラー、連成圧、真空圧など、複数の測定タイプを指定できます。 また、マニホールドへの組み立てだけでなく、用途の要求を拡張するためにダイアフラムシールへの組み立てオプションも提供しています。​

ASME B40.1（圧力デジタル表示ゲージ）および ASME B40.7（圧力表示ダイヤル式）は、デジタル圧力ゲージと機械式圧力ゲージに直接関連する、スパンまたは読み取り値の ±0.05% ～ ±5% の精度レベルを提供します。 Rosemount WPG および SPG は、ASME B40.7 および B40.1 の精度等級 2A（プロセスゲージ）に適合し、スパンの ±0.5% の精度を提供します。​

機械式圧力ゲージの一般的な校正手順は次のとおりです。必要に応じて技術者がケースを開け、さまざまな条件を修正するために慎重に調整します。 必要に応じて、止めネジを試行錯誤で調整したり、リンクをわずかに曲げて修正したりする必要があります。 調整を含む手順は、圧力ゲージのメンテナンスおよび校正記録に記録する必要があります。 所定の間隔で、このプロセスを再度実行する必要があります。

圧力ゲージの構造が適切で、技術者が経験を積んでいる場合、このプロセスは機能し、ユニットを元の用途に戻すことができますが、校正プロセスには非常に時間がかかります。 この手順は、2 つの前提に基づいて構築されます。 まず、圧力ゲージは、工場から出荷されたばかりの新品であっても、最高のパフォーマンスを確保するために必ず調整が必要になります。 次に、技術者がこういった手順を実施し、調整することで性能が向上します。 電子圧力ゲージが一般的になり、熟練した技術者が不足するにつれて、これらの前提はいずれも時代遅れになりつつあります。​

Rosemount 圧力ゲージは機械式圧力ゲージと外観や挙動が同じですが、ブルドン管や複雑な内部機構はありません。 ブルドン管は、電子圧力伝送器に似た電子センサに置き換えられています。 圧力の変化を感知する内部の電子機構に応じて、針はステッピングモーターよって駆動され、スケール上を移動します。 このセンサ設計はドリフトに耐性があるため、精度低下のリスクなしに、同等の機械式ユニットよりも校正間隔をはるかに長くすることができます。​

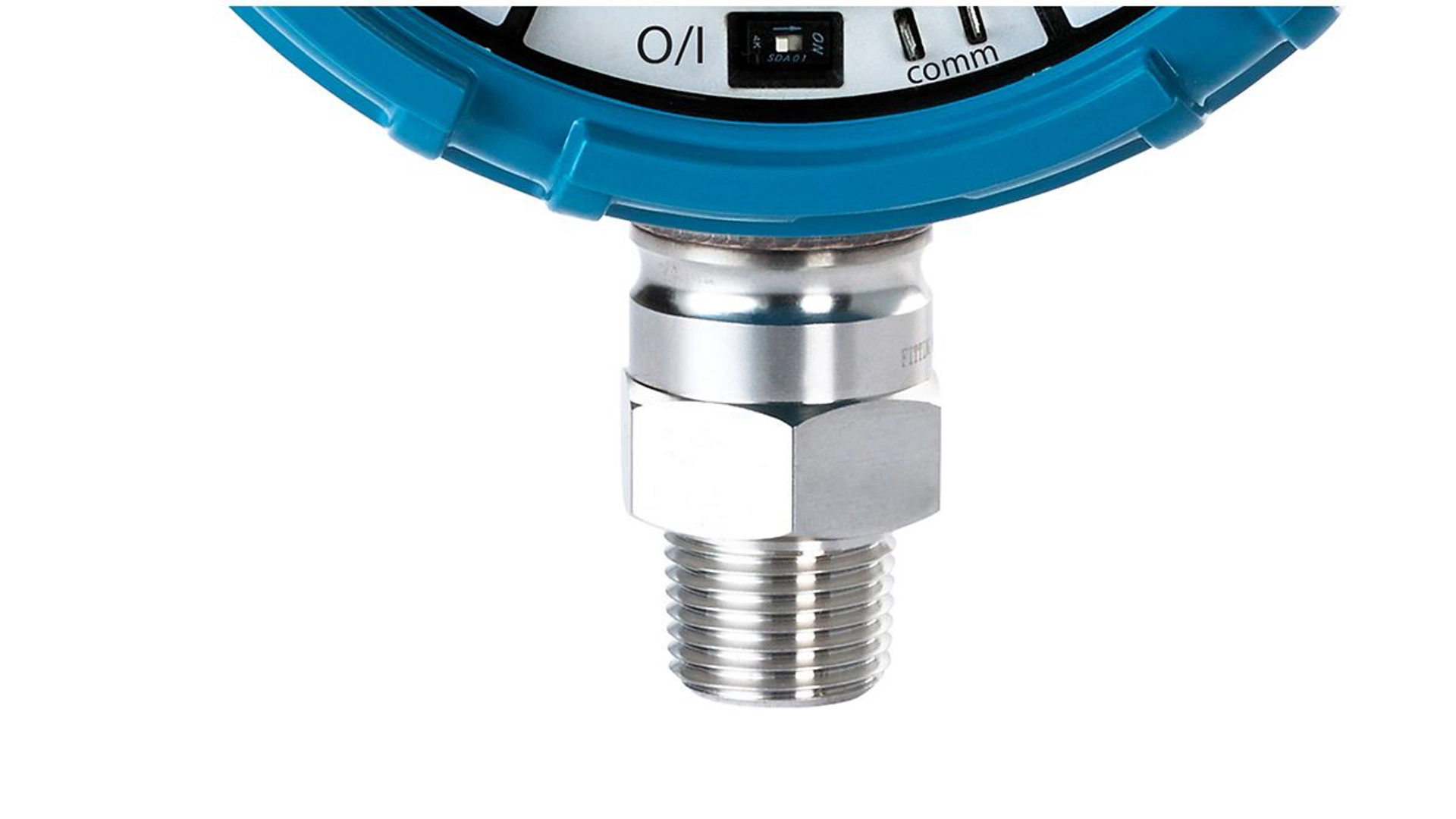

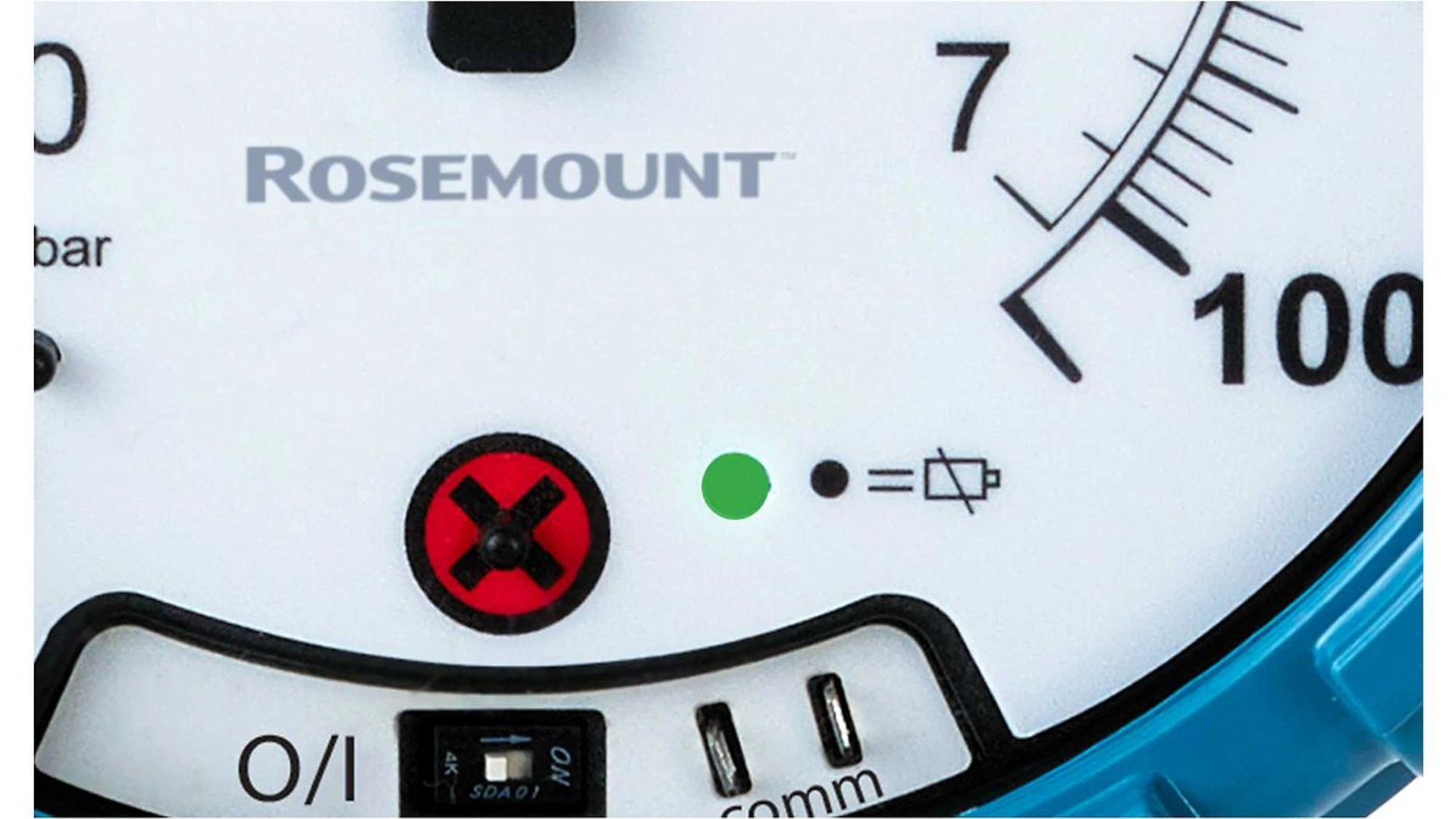

Rosemount 圧力ゲージは、最大 10 年間のメンテナンスフリー動作を実現します。 設置条件とユーザー設定の更新レートは、標準の 10 年のバッテリー寿命に影響を及ぼす可能性があります。 デバイスのバッテリー寿命以外にも、これらの高度なデジタル圧力ゲージは、振動、腐食、過圧、極端な温度による故障にも耐えます。 堅牢な設計により、少なくとも 11,000 psi の破裂圧力定格、150 倍の過圧保護、5G の振動定格、およびプロセスを適切なパイプ内に維持するための 2 つの隔離バリアが実現します。 さらに、圧力ゲージの状態はローカルステータス表示ライトで監視され、WirelessHART プロトコルも利用できます。​

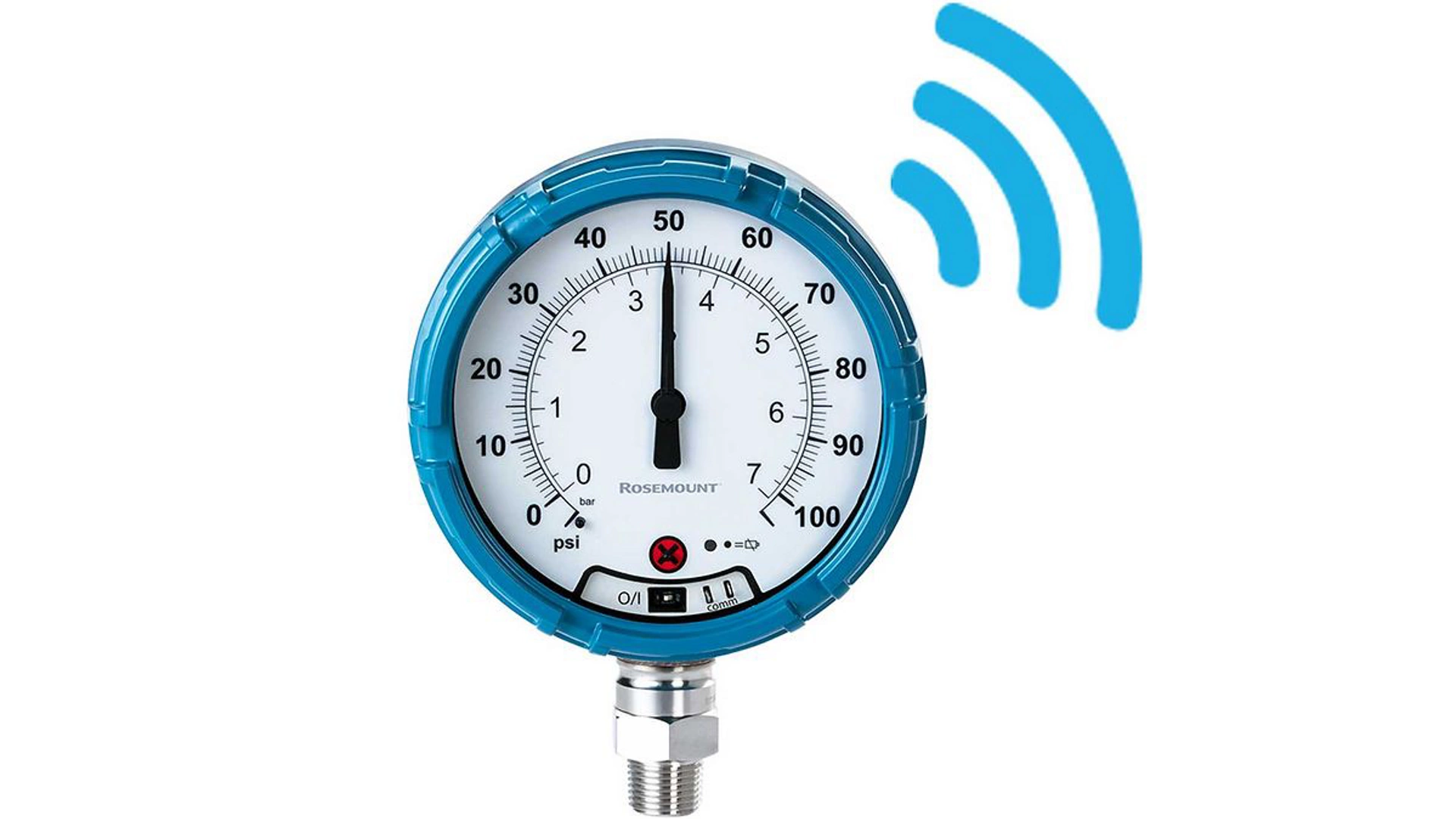

電子圧力ゲージはリアルタイムの圧力読み取り値を提供し、オペレーターがシステムを監視および制御できるようにして、過圧イベント、プロセスリーク、機器の損傷などの問題を管理することで、安全で効率的な操作を保証します。 Rosemount 圧力ゲージの設計の改良により、コストのかかるプロセスのダウンタイムや、作業員を危険にさらす重大な安全事故のリスクが軽減されます。 特に Rosemount ワイヤレス圧力ゲージは、WirelessHART プロトコルを介して測定値をワイヤレスゲートウェイに取り込むことができるため、オペレーターによる巡回点検が不要になり、信頼性の高い圧力読み取り値を提供できます。

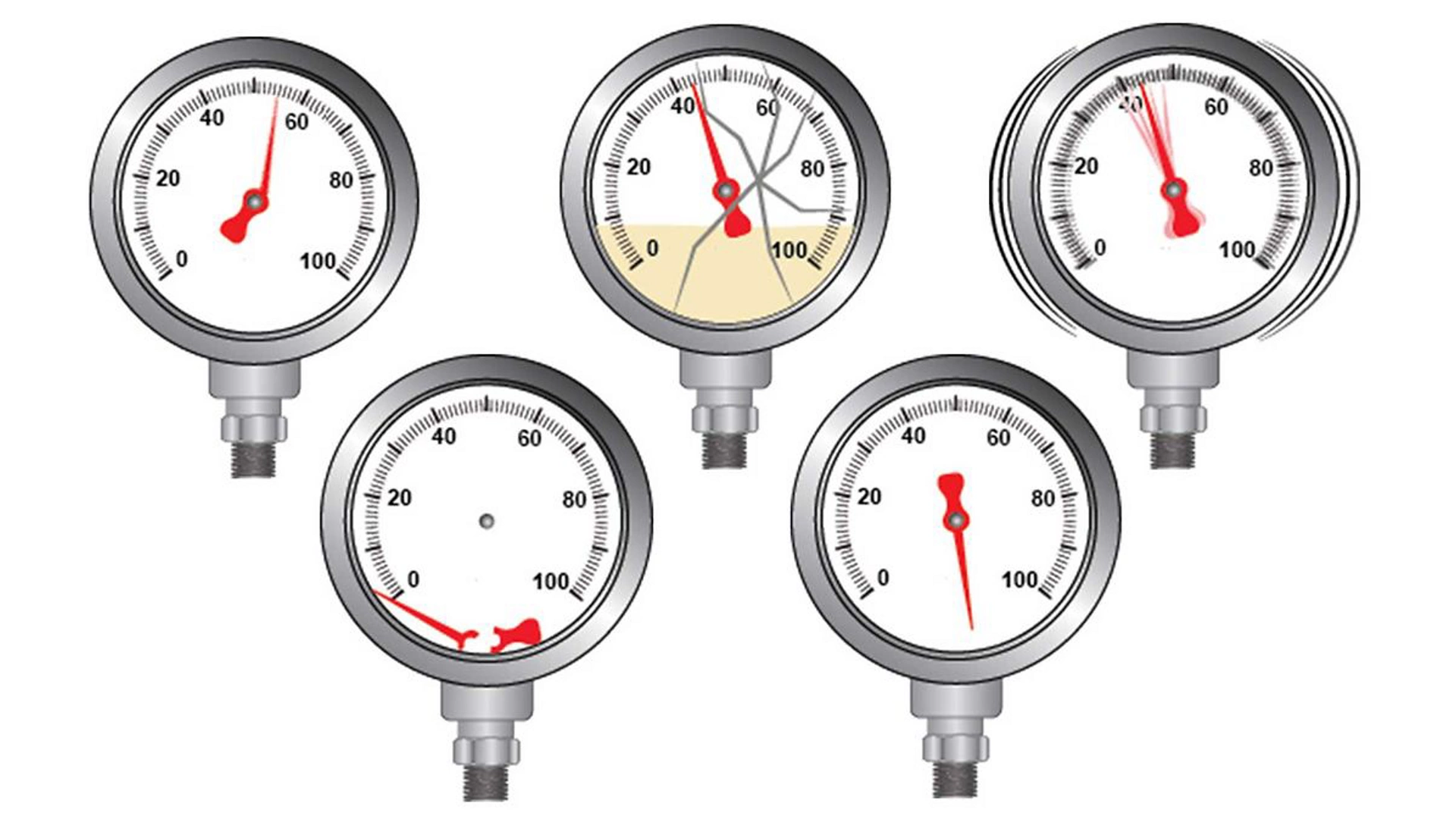

従来のブルドン管式機械式圧力ゲージは、通常ねじ接続で設置されます。 従来の圧力ゲージの機械的な性質により、重大な安全上の懸念につながる可能性のある故障点がいくつか生じます。 Rosemount 圧力ゲージも同じ方法で取り付けられますが、ダイアフラムシールや計器マニホールドなどの幅広いアセンブリオプションが用意されているほか、ワイヤレス HART プロトコルも利用できます。 AMS デバイスマネージャーおよび通信デバイスまたは HART モデムとの接続を通じて、さまざまな機能や構成の変更を行うことができます。 Emerson では、Rosemount ワイヤレス圧力ゲージまたはスマート圧力ゲージを適切に使用するための詳細なマニュアルとクイック設置ガイドを提供しています。​
