圧力伝送器の比較 Rosemount 圧力伝送器に関するご質問は、当社までお問い合わせください。
Products
圧力伝送器
マルチバリアブル計測のメリット

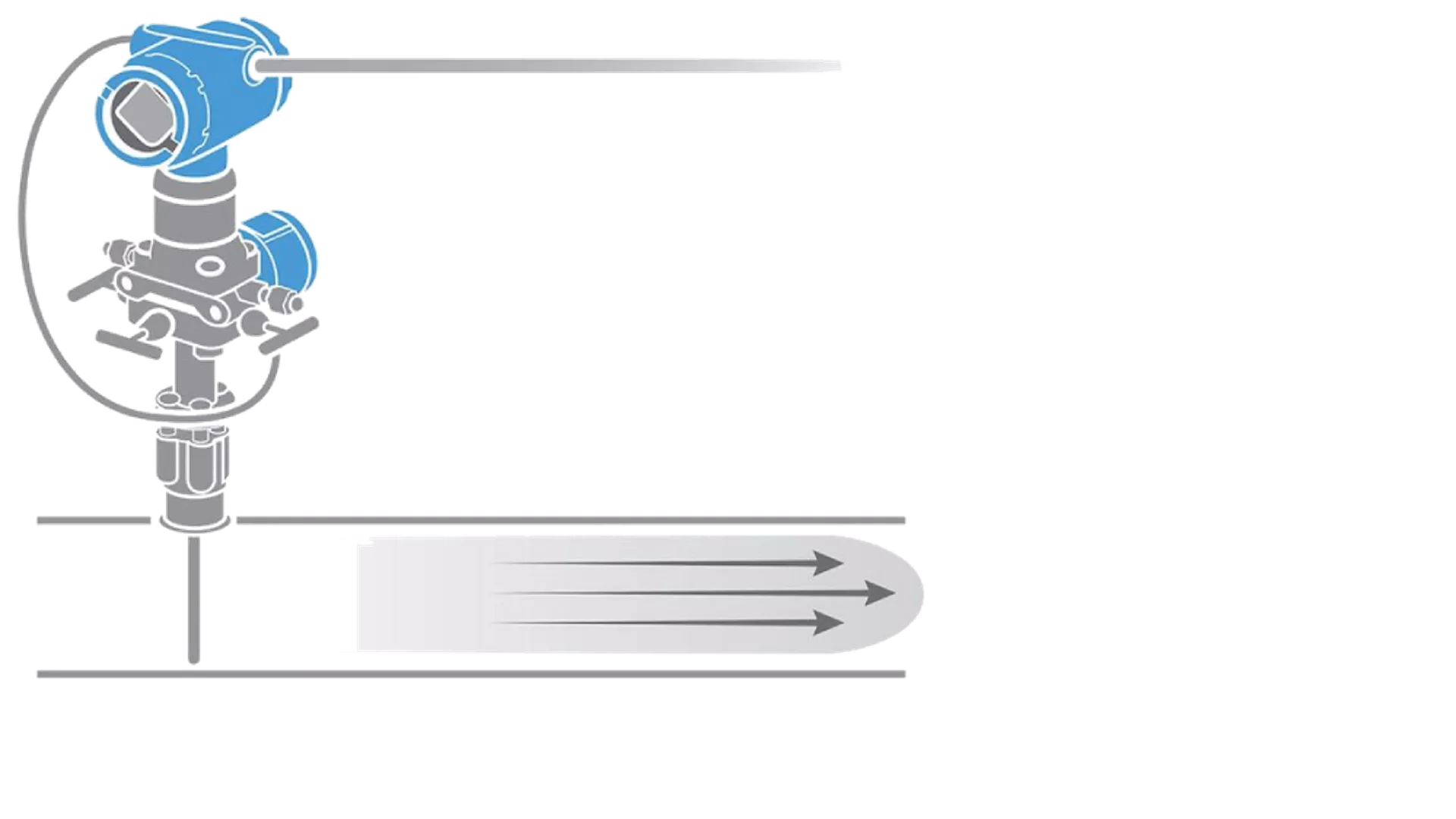

高性能
多変数測定ソリューションは性能の強化に役立ちます。 機能には、流量測定において高精度（読み取り値の ±0.04 %）を実現する Ultra for Flow、および CVD 定数を使用して RTD 測定精度を最大 70 % 向上させる Callendar-Van Dusen（CVD）センサマッチングが含まれます。

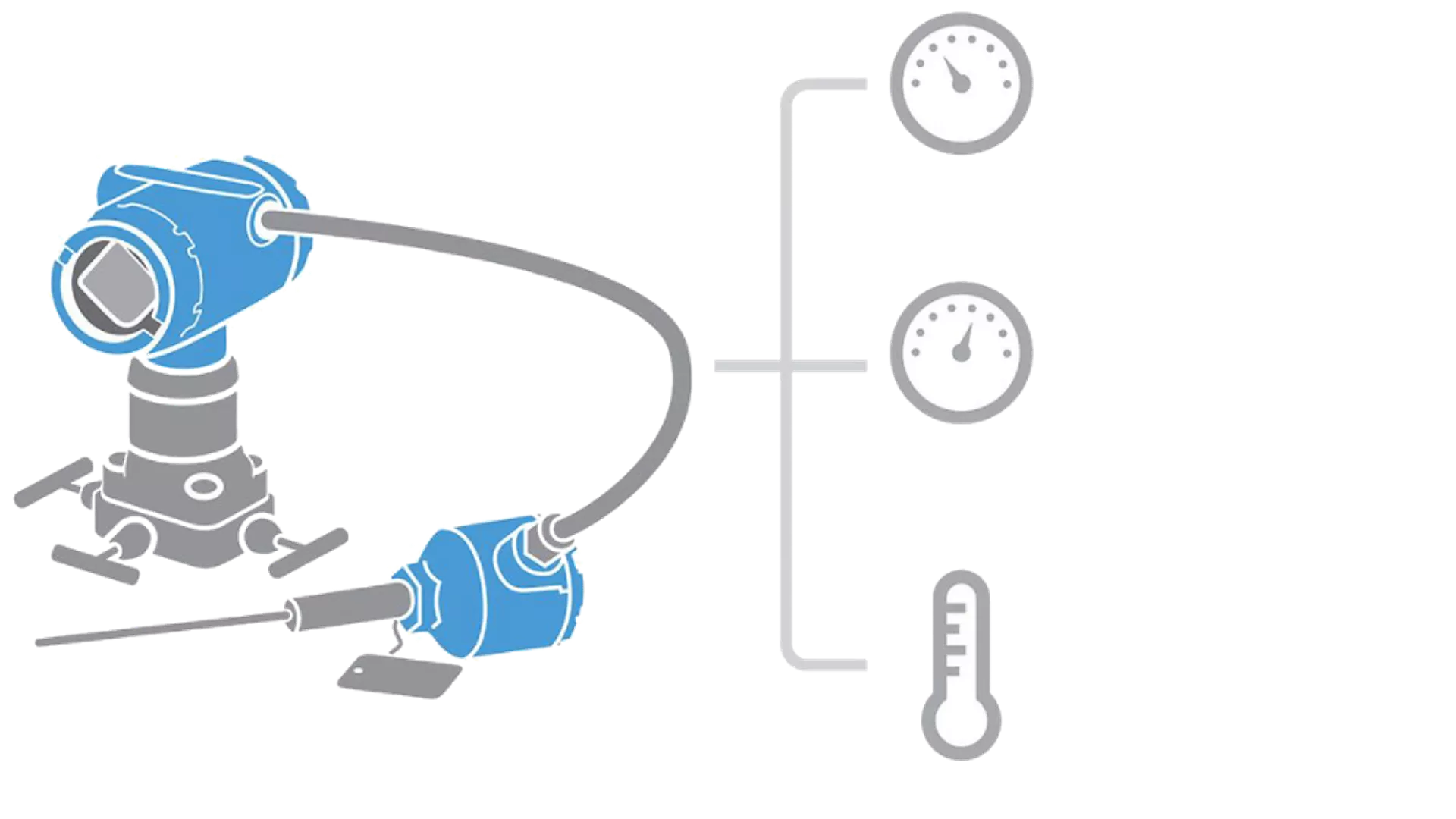

測定の構成
8 種類の測定オプションを備えたマルチバリアブルソリューションは、幅広い用途要件に対応できます。 これらのデバイスは、Coplanar™ およびインラインプラットフォームで利用可能で、差圧、静圧、プロセス温度などの単一または複合測定を提供できます。 過酷な環境で信頼性と高精度を確保するため、マルチバリアブル技術は全溶接密閉構造の SuperModule™ センサを採用しています。

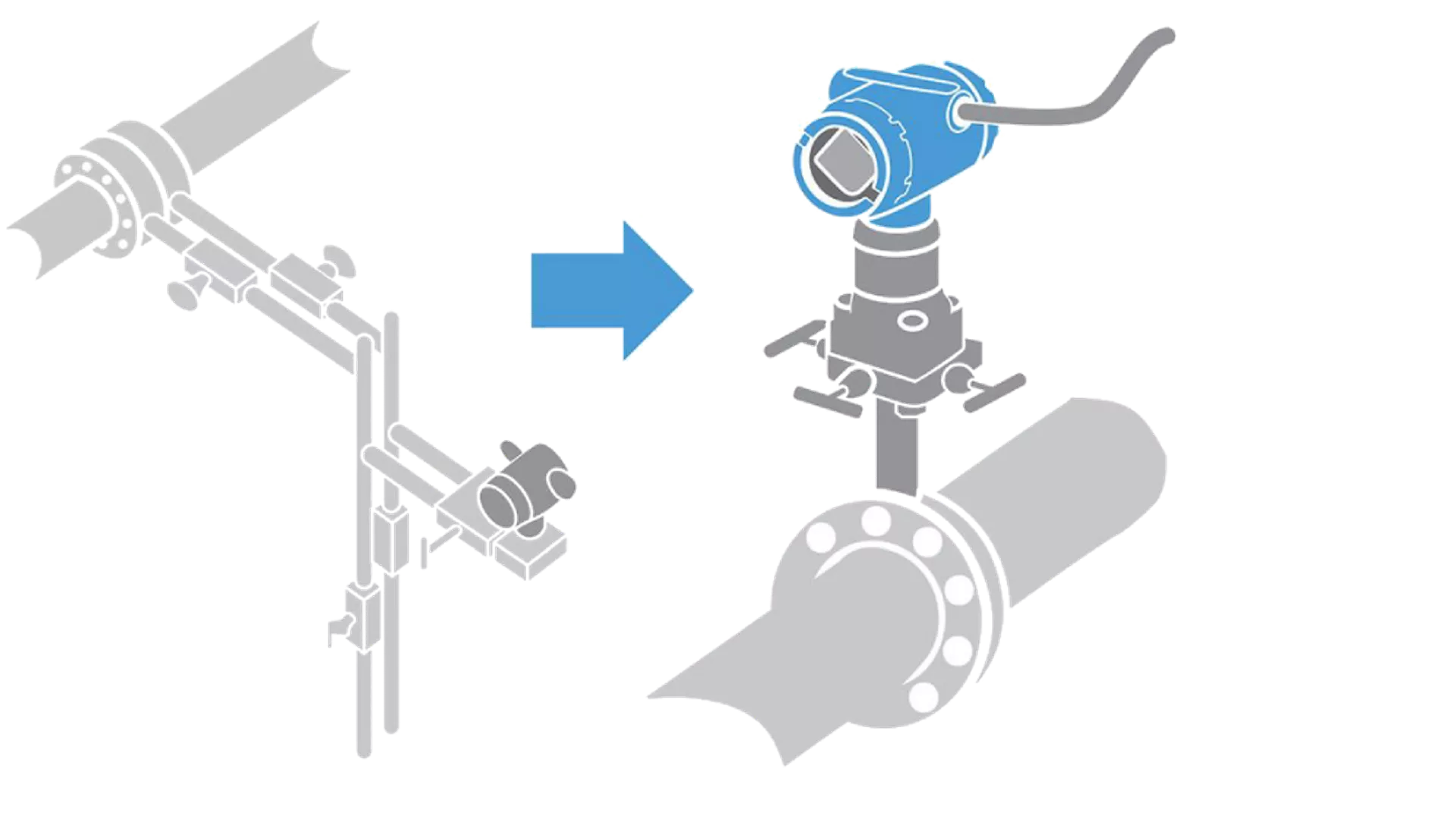

設置および試運転
すぐに設置可能なマルチバリアブル技術は、あらかじめ構成および校正されたデバイスを提供します。 さらに、Rosemount Engineering Assistant Software などのソフトウェアパッケージは、Rosemount 質量流量伝送器向けに、シンプルな通信および構成インターフェースを提供します。 さまざまな Rosemount 圧力、温度、レベルおよび流量製品を設定するために、Rosemount トランスミッタインターフェースソフトウェアも利用できます。

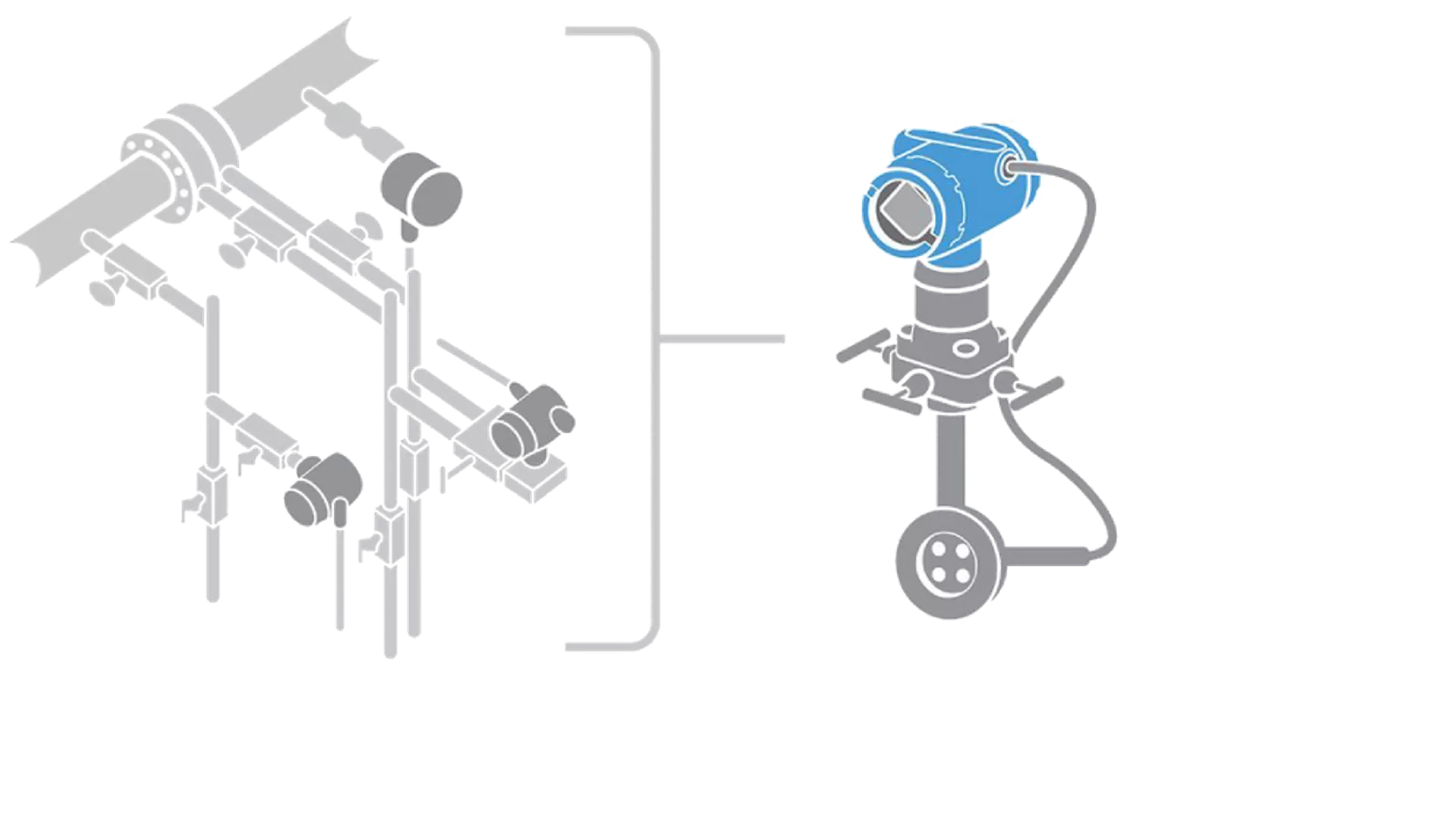

完全組立済み DP 流量

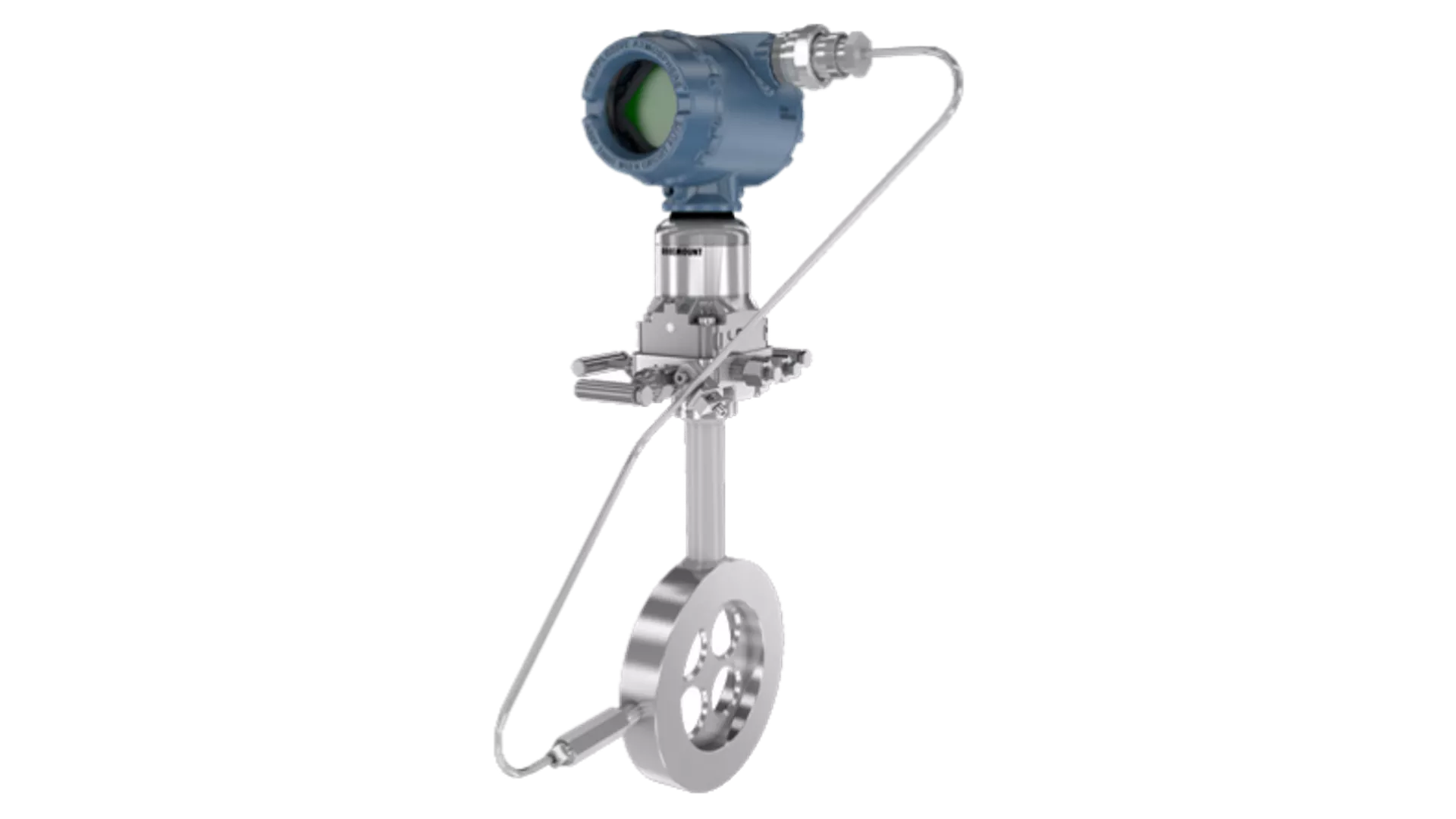

完全組立型の差圧流量ソリューションとして、マルチバリアブル流量計は流量測定において多くの利点を備えています。 伝送器から質量流量を計算できるこのデバイスは、あらかじめ設定およびレンジ調整が行われた状態で納入され、容易に設置および試運転が行えます。 これらの差圧流量デバイスは、工場で組み立ておよび試験を実施したうえで出荷前に漏れ検査も行われており、リークポイントを最小限に抑えて最適な性能を確保しています。

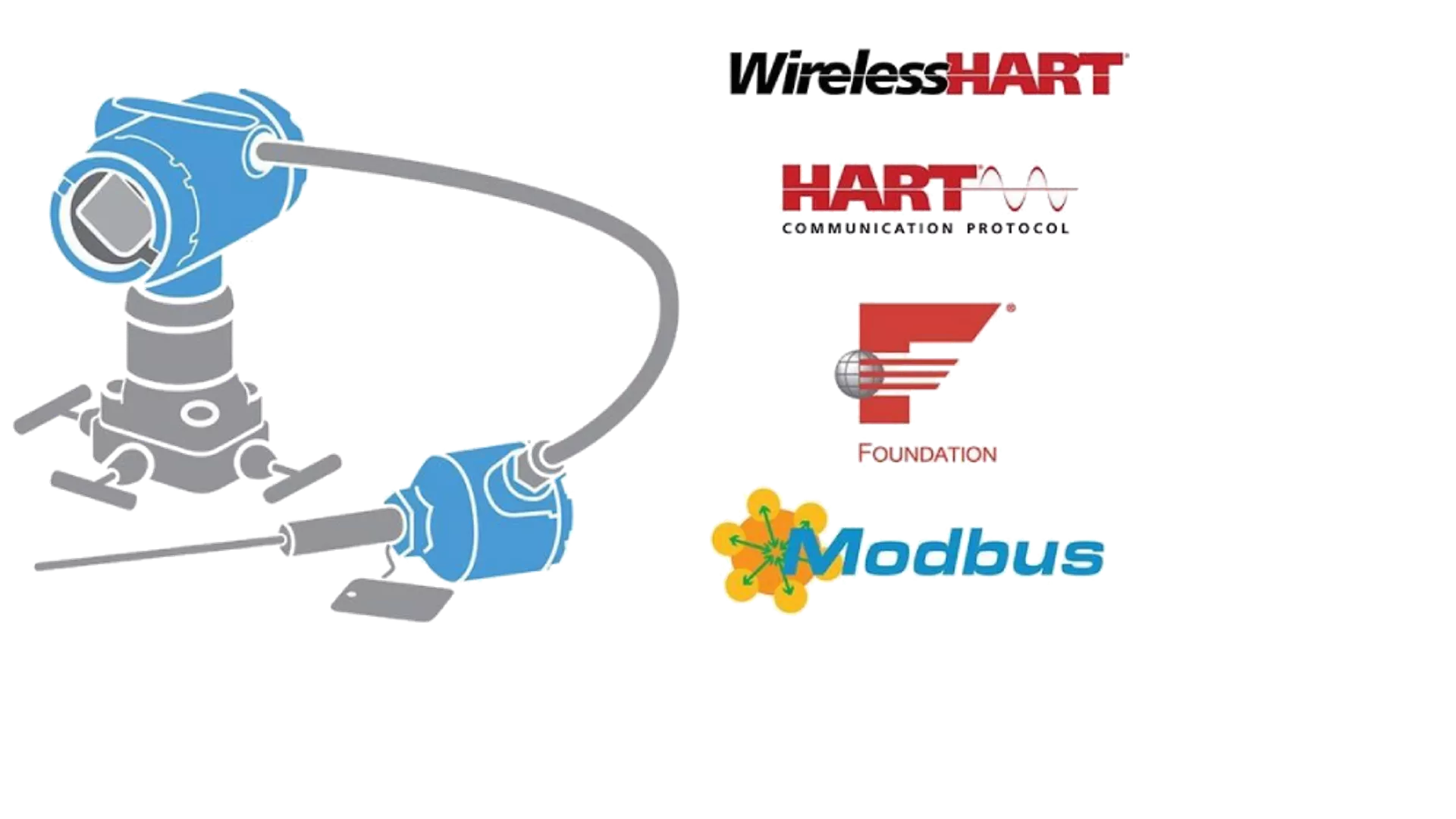

通信プロトコル
マルチバリアブル伝送器は、既存のインフラにシームレスに統合できる通信プロトコルオプションを備えています。 有線の代替プロトコルには、業界標準の HART®、FOUNDATION™ Fieldbus および Modbus® が含まれます。 ワイヤレスソリューションとして、WirelessHART® は自己組織型ネットワークであり、>99%以上のデータ信頼性を実現し、これまでアクセスできなかった場所との通信を可能にします。
エンジニアリング アシスタント プログラム
Rosemount エンジニアリングアシスタント 6 ソフトウェアは、HART® プロトコルを使用して、質量流量測定用の Rosemount 3051S マルチバリアブル伝送器を構成するために使用されます。 この PC ベースのソフトウェアは、Microsoft® Windows™ オペレーティングシステム（Windows 11、10、Server 2019、2016）用です。
Rosemount エンジニアリングアシスタント 5 ソフトウェアは、FOUNDATION™ フィールドバスプロトコルに対応する Rosemount 3051S ルチバリアブル伝送器の構成に加え、HART および FOUNDATION フィールドバスプロトコルを使用する従来の Rosemount 3095 マルチバリアブル伝送器の構成にも使用されます。
これらのソフトウェアパッケージは、構成、保守、および診断機能を実行し、AMS® への SNAP-ON™ またはスタンドアロンソフトウェアとして利用できます。 詳しくは、こちらのよくある質問をご覧ください。
圧力伝送器の比較

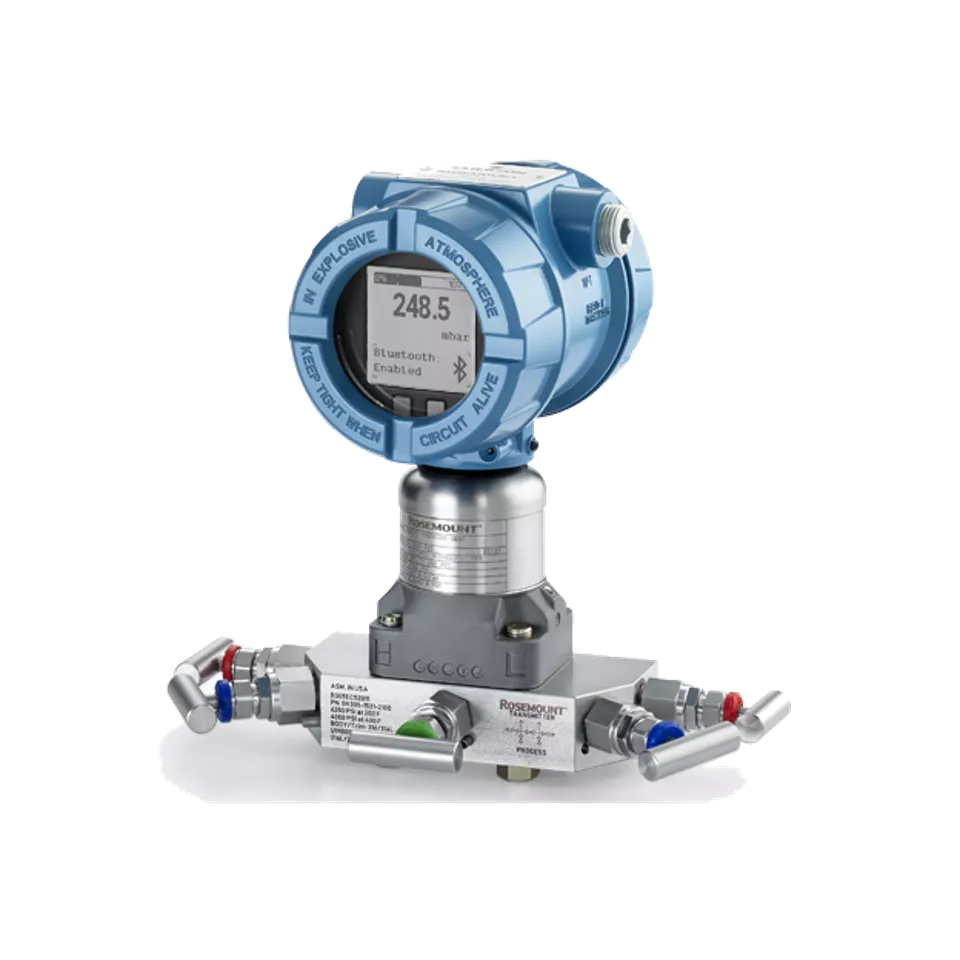

Rosemount 4051S 圧力伝送器
- 20 年間の保証
- 20 年間の安定性
- 最大 0.025% の基準精度
- プロセスインテリジェンス
- 専用のライン閉塞およびループ整合性診断
- 拡張プロセスアラート
- Bluetooth® 接続
- バックライト付グラフィックディスプレイ
- 4～20 mA HART®

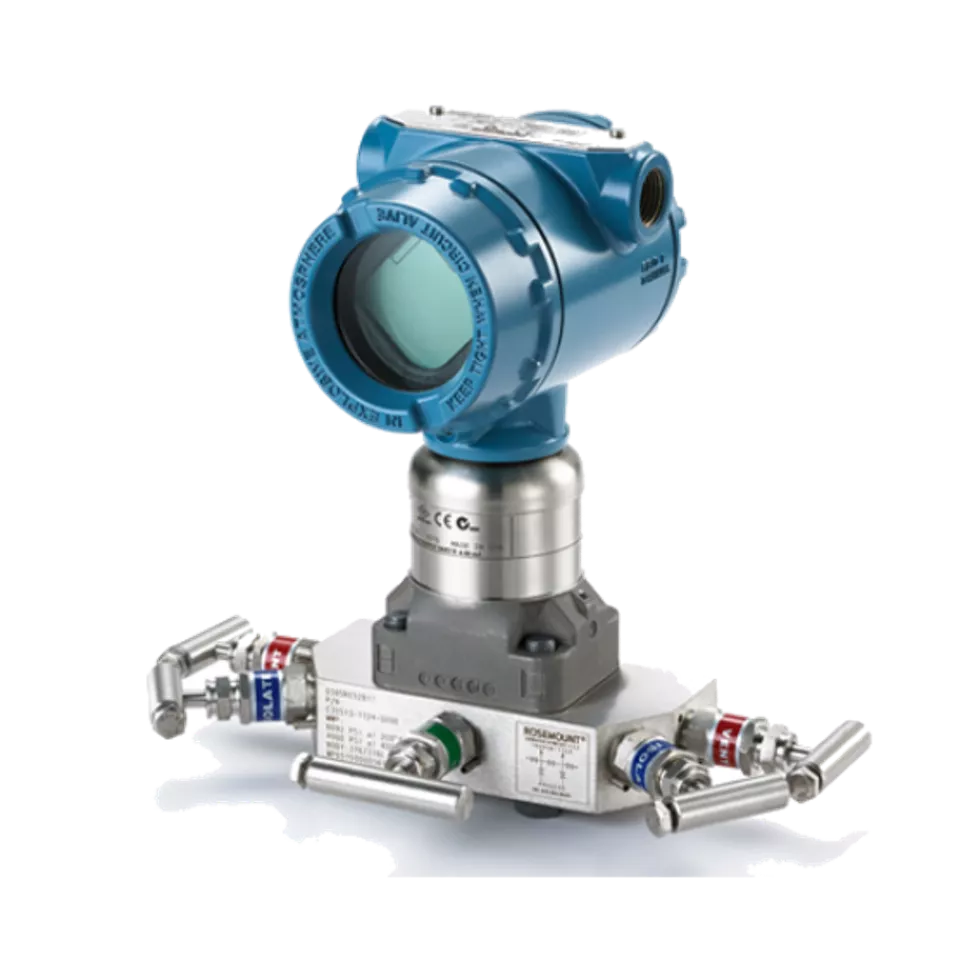

Rosemount 3051S 圧力伝送器
- 15 年間保証
- 15 年間の安定性
- 最大 0.025% の基準精度
- プロセスインテリジェンス
- ライン閉塞 & ループ健全性診断
- プロセスアラート
- リモートディスプレイ
- 4～20 mA HART®、WirelessHART® プロトコル、FOUNDATION™ Fieldbus

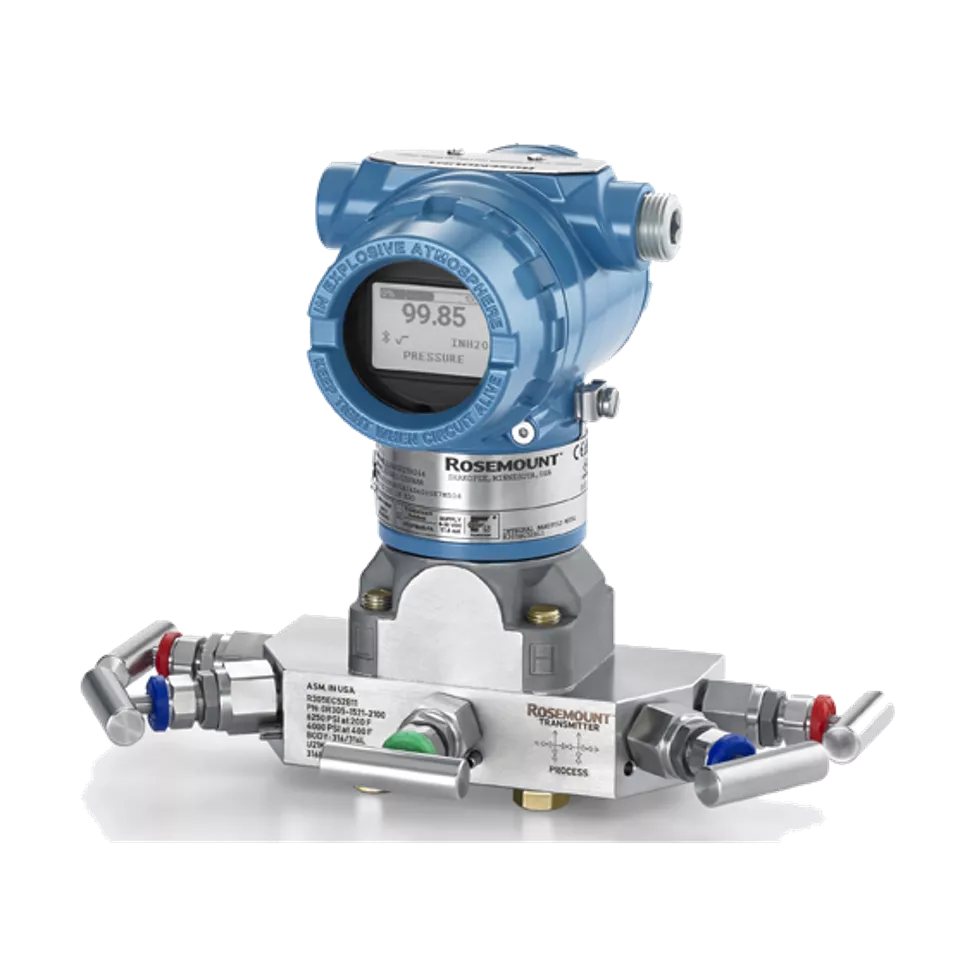

Rosemount 3051 圧力伝送器
- 5 年間保証
- 10 年間の安定性
- 最大 0.04 % の基準精度
- プロセスアラート
- ライン閉塞 & ループ健全性診断
- Bluetooth® 接続
- バックライト付グラフィックディスプレイ
- 4～20 mA HART®、WirelessHART® プロトコル、FOUNDATION™ Fieldbus、PROFIBUS® PA、1～5 V Low Power HART®
Rosemount 2051 圧力伝送器
- 最大 5 年間の保証
- 最長 7 年間の安定性
- 最大 0.05 % の基準精度
- 基本的な診断
- ローカルオペレータインターフェイス
- 4～20 mA HART®、WirelessHART® プロトコル、FOUNDATION™ Fieldbus、PROFIBUS® PA、1～5 V Low Power HART®
ツール
よくある質問
Rosemount 圧力伝送器に関してさらなるご質問がある場合は、当社までお問い合わせください。
圧力伝送器とは、圧力を測定し、その測定値を電気信号に変換する機器です。 多くの場合、電気信号は制御システムに送信され、制御または監視目的で効果的に圧力測定を通信します。
すべての圧力伝送器には、プロセスの圧力を測定する圧力センサーと、その圧力測定値を電気信号として出力する電子機器が含まれています。 圧力伝送器は、使用される検出技術と電気出力の種類によって異なる場合があります。

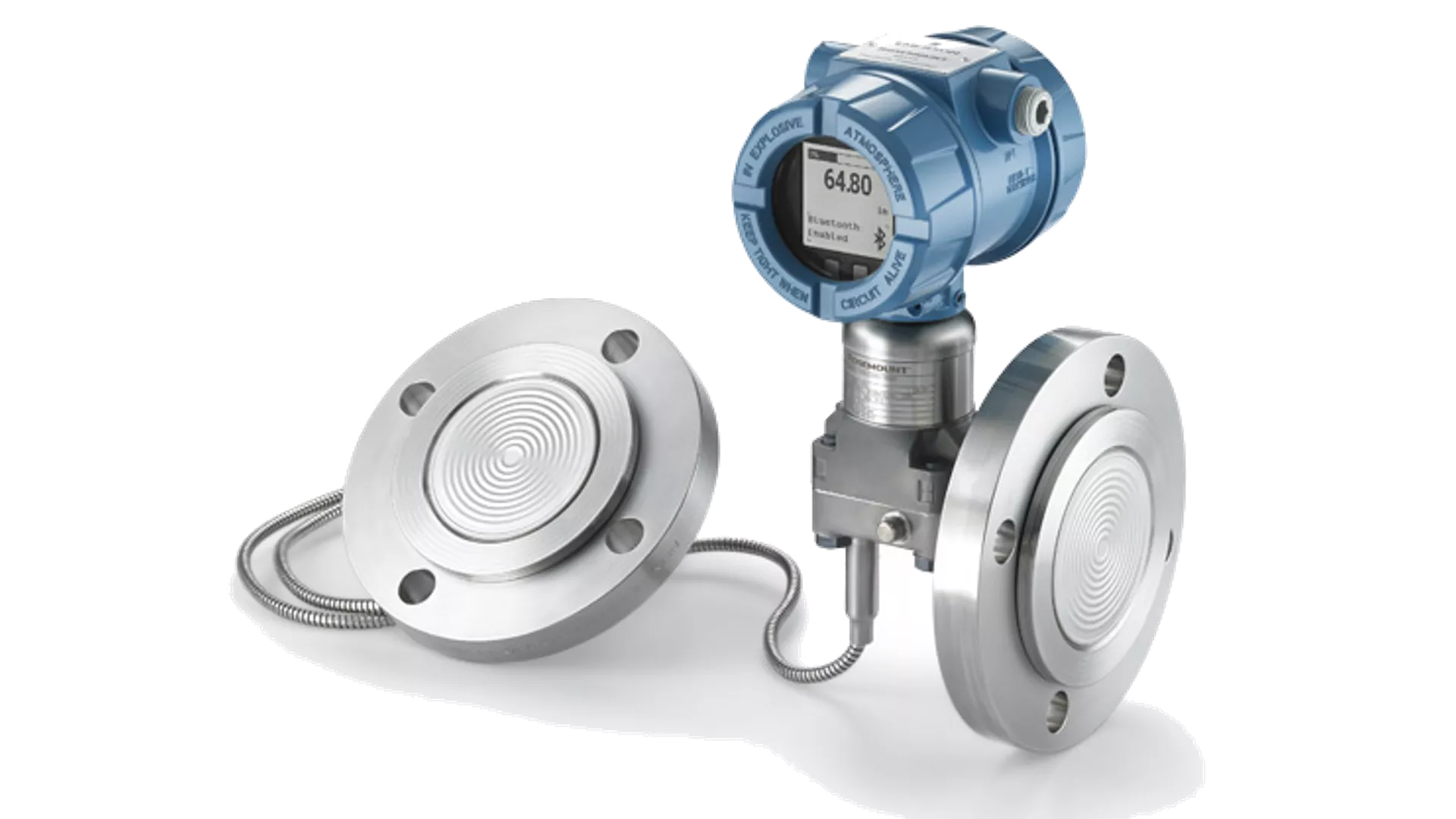

特定の用途に合わせて圧力伝送器を選択してください。 選定の際は、測定タイプ、圧力範囲、精度、材質の適合性、取付条件など、用途に応じた要件を考慮する必要があります。 圧力伝送器の種類によって、これらの要件に対する選択肢は異なります。 差圧レベルサイジング & 選定ツールや差圧フローサイジング & 選定ツールを使用することで、適切な伝送器の選定をサポートします。

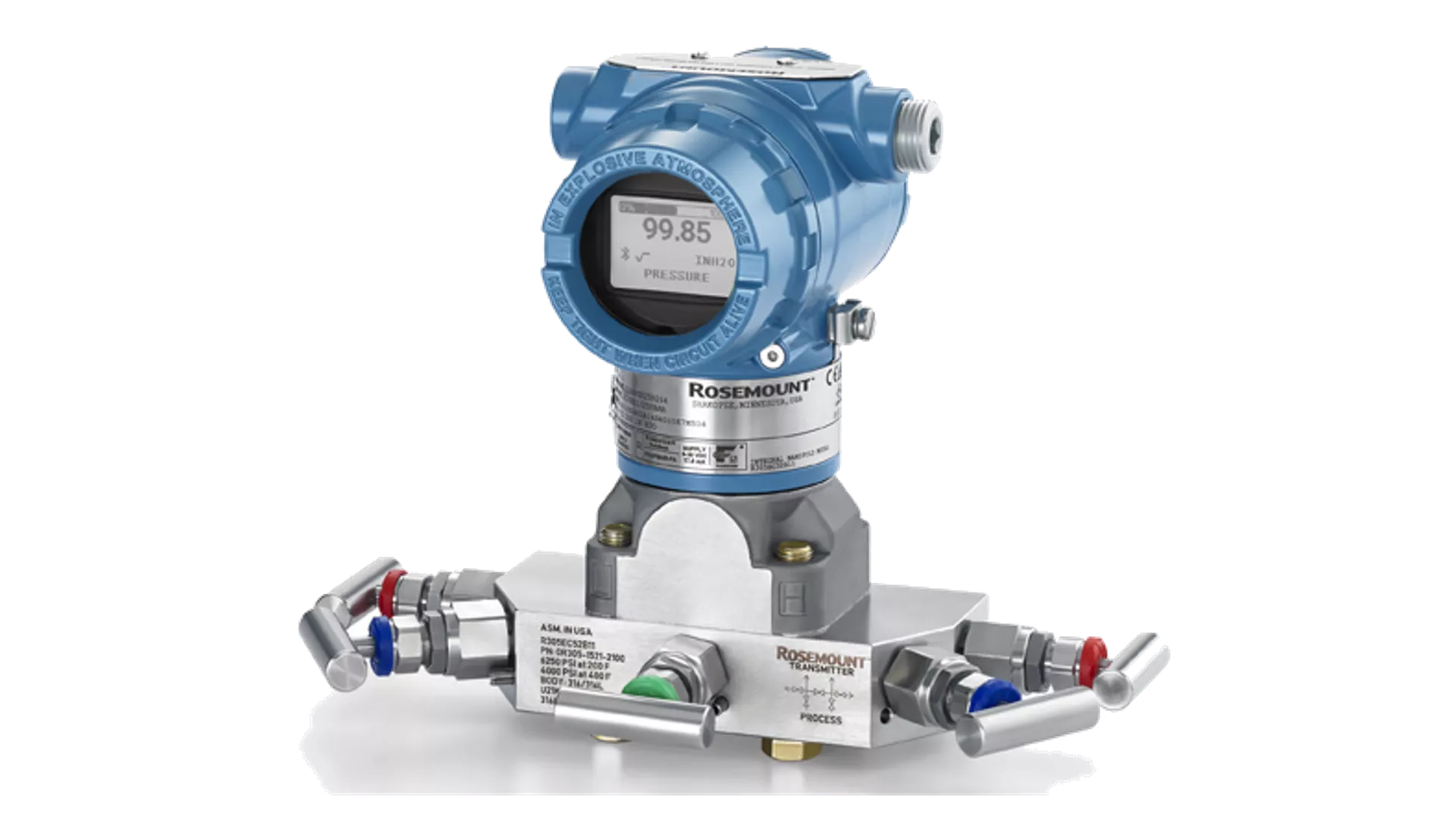

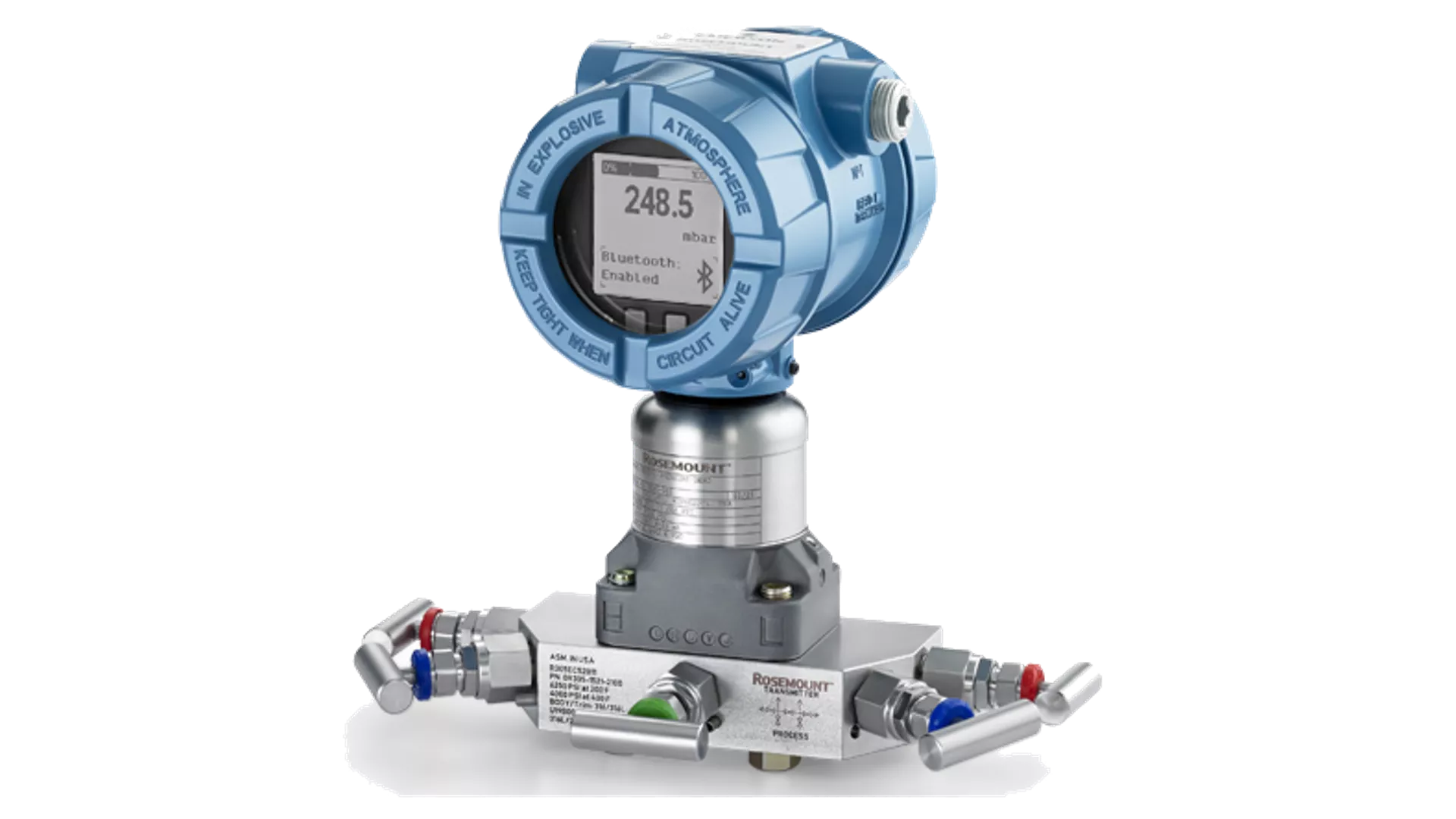

圧力伝送器は、いくつかの異なる「タイプ」カテゴリで分類できますが、最も一般的なものは圧力測定タイプです。 測定タイプとは、どの種類の圧力を測定するかを指し、選択肢としては、絶対圧（真空を基準）、ゲージ圧（大気を基準）、および差圧（2 つのプロセス圧力の差）があります。 これらの圧力測定タイプの複数に加え、温度などの追加測定も行えるマルチバリアブルタイプの伝送器もあります。
圧力伝送器は、特定の用途に合わせて選定されることが多く、圧力範囲、測定タイプ、構造材質、出力などの要素を考慮する必要があります。 一般的に、ゲージ圧を測定し、接液部に SST 材質を使用し、4～20 mA の HART 信号を採用した圧力伝送器が最も一般的ですが、用途に応じて多様なオプションが利用可能です。
圧力伝送器の校正は、既知で正確な圧力を伝送器に加え、その出力を印加した既知の圧力と比較して行います。 これらの値の差が許容範囲を超える場合は、伝送器にセンサトリムを適用してその差を補正します。 差が許容範囲内であれば、センサトリムは不要であり、これは校正確認と見なされます。
圧力伝送器と圧力トランスデューサは装置と非常に類似していますが、出力する最終電気信号とは異なります。 圧力トランスデューサは、圧力センサ測定値を単純な電圧信号に変換しますが、これは線形化と温度補正が欠けています。 圧力伝送器は、電気信号を補正・線形化・増幅し、アナログ 4〜20 mA 信号やデジタル通信プロトコルなどの一般的な信号形式で出力することで、より高度な機能を実現します。
