石油・ガス施設は、Rosemount 圧力伝送器を使用してパネルコストを $290,000 削減

顧客

米国南部の石油・ガス施設

用途

パネルマウント圧力伝送器を必要とするウェルヘッド制御、薬品注入、緊急シャットダウンシステムの用途

課題

米国南部の石油・ガス施設では、パネルの重量、サイズ、全体のコストを最小限に抑えるコンパクトなパッケージの圧力伝送器が必要でした。 従来型の圧力伝送器では、ウェルヘッド制御盤、薬品注入スキッド、油圧パワーユニットなどの用途で設置を最適化するために必要なフォームファクターがありません。

従来型の圧力伝送器を使用すると、重量が増加するだけでなく、ヘッドへのアクセス、カバーの取り外し、コンジットの配線に必要な作業スペースも大幅に増加します。 ほとんどの設置では、これらの機能に対応するために圧力伝送器の周囲にさらに1フィート半のスペースが必要になり、パネルの高さと奥行きの寸法が3倍になる可能性があります。

ソリューション

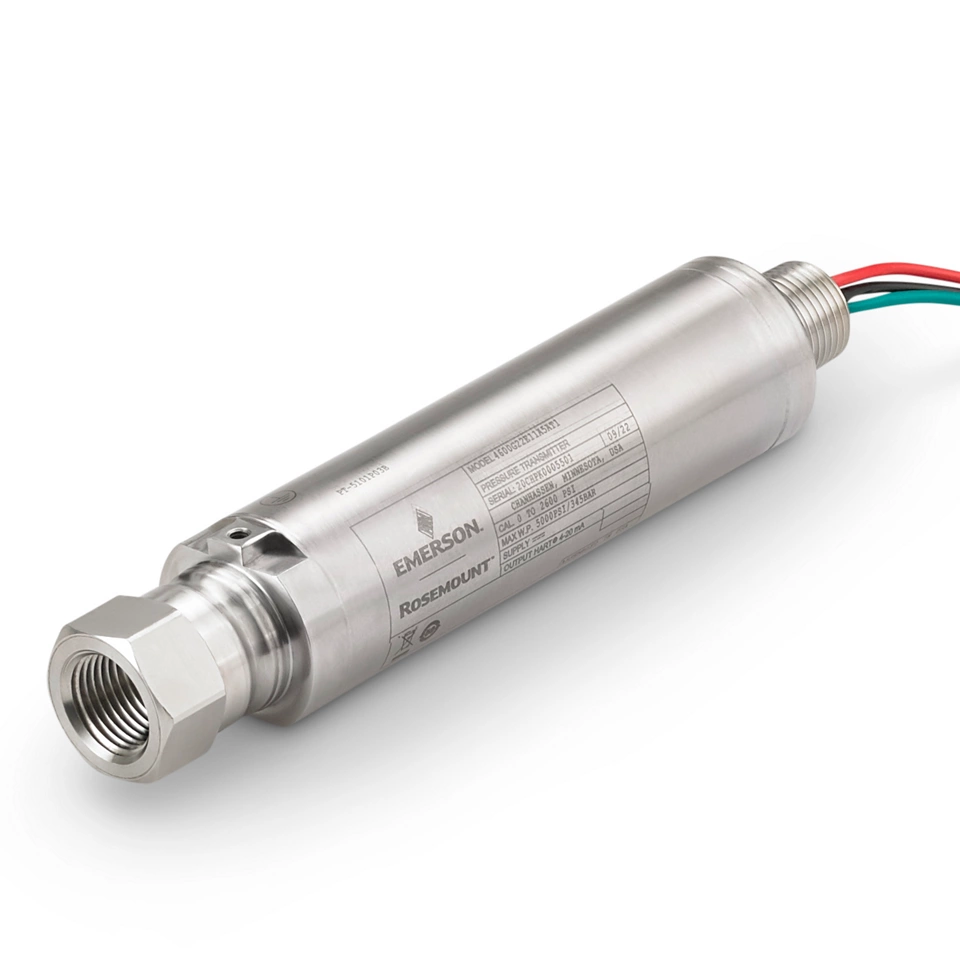

コントロールパネルの用途要件に合わせて特別に設計された Rosemount 4600 圧力伝送器 は、パネルの重量、サイズ、全体的なコストを最小限に抑えるコンパクトなパッケージを提供します。 さらに、 Rosemount 4600 圧力伝送器 はクラス最高水準の性能、安定性、信頼性を提供します。

Rosemount 4600 圧力伝送器はコンパクトな設計なので、従来型の伝送器1台と同じスペースに3台の伝送器を取り付けることができます。 パネルの平均的な高さは約 8 フィート (2.4 m) で、パネルに設置される圧力伝送器の数に応じて長さと奥行きが異なります。 80 個の圧力伝送器を含むパネルの寸法とコストは以下のとおりです（チューブ、ブラケット、およびその他の取り付けハードウェアなし）：

表１を参照してください。

ソリューション

パネル伝送器を使用することで、パネルコストを 34% 削減できました。 ステンレス鋼製パネルの直接コストだけで、パネル伝送器を使用することで 50% の削減が見込まれました。

大規模プラットフォームプロジェクトでは、パネルあたり $200,000 の節約が可能になります。 これらの場合、パネルが大きすぎるため、パネルのサイズを拡大することはできません。 パネルごとに約 $200,000 の費用で別のパネルを追加する必要があります。 石油・ガス施設では、Rosemount 4600 圧力伝送器を使用することで、パネルコストを $290,000 節約することができました。

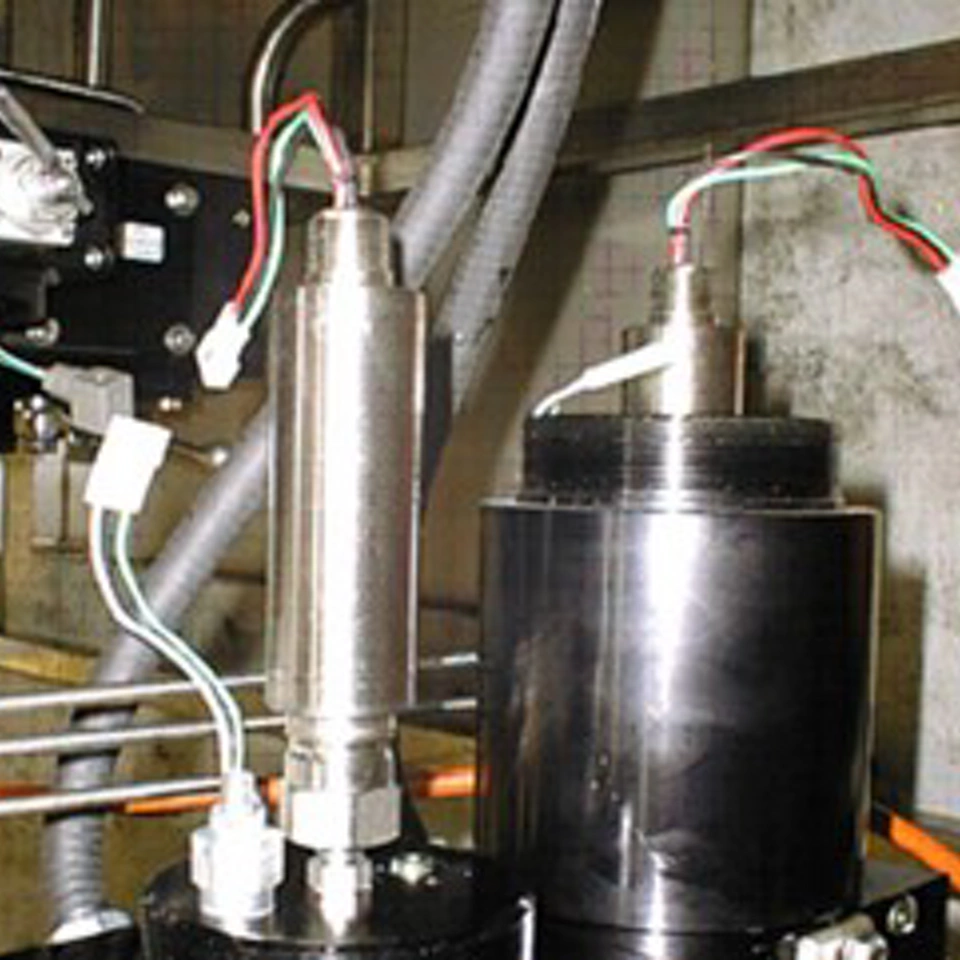

バルクヘッドに直接取り付けを可能にする一体型コンジットシールを備えていることが、 Rosemount 4600 圧力伝送器の特徴です。 これにより、追加のコンジットとコンジットシール、追加の取り付けブラケットが不要になります。

表２を参照してください。

ソリューション

パネル内の圧力伝送器 80 台に基づいて同じ例を考慮すると、コンジットとブラケットのコスト削減により、パネルコストをさらに $7,680 削減できます。 実現された総節減額には、パネル全体のコストとハードウェアの総コストの両方が含まれており、パネルあたり $14,440 の節約、またはパネルあたり 52% のコスト削減となります。

表３を参照してください。
