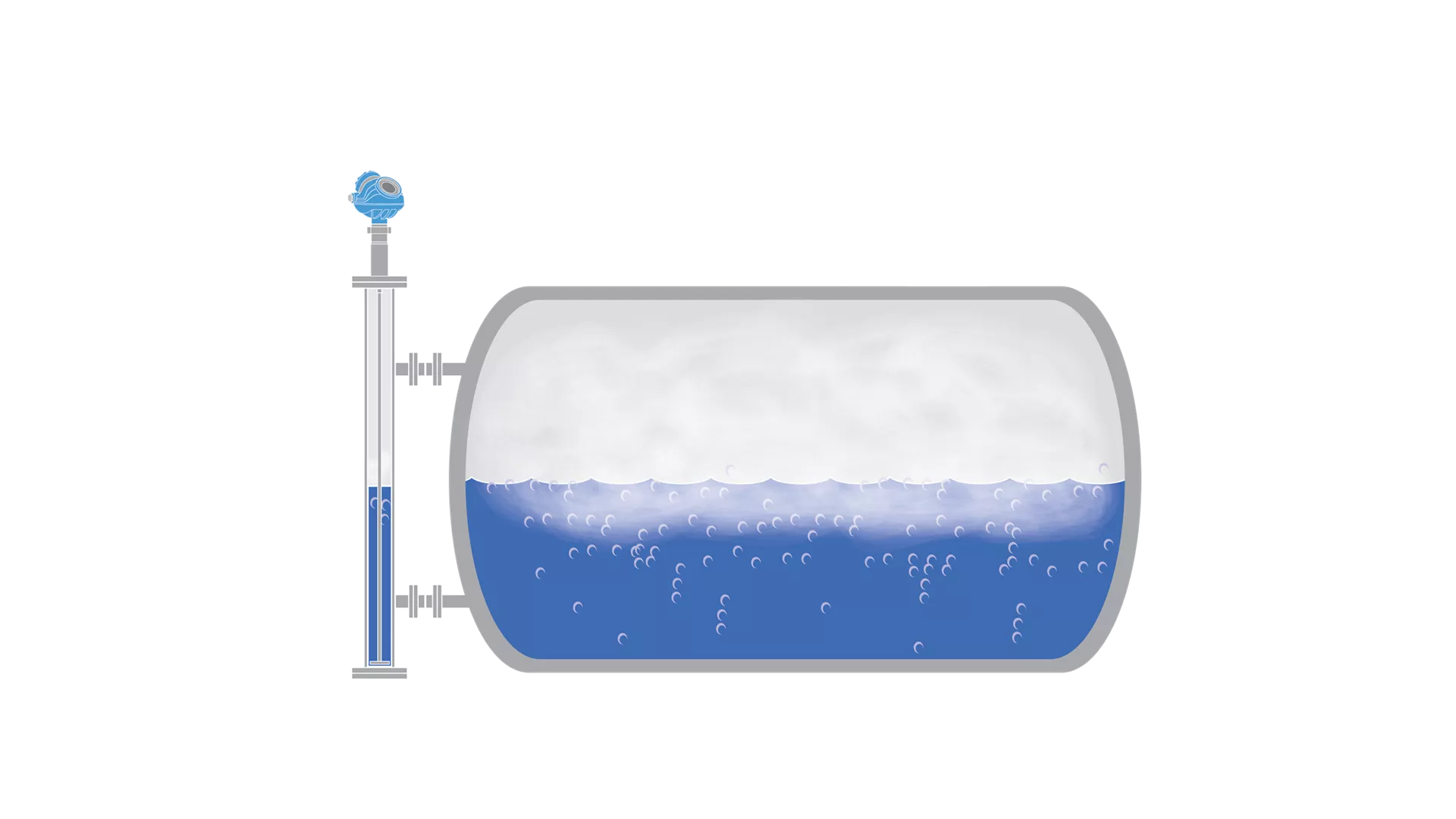

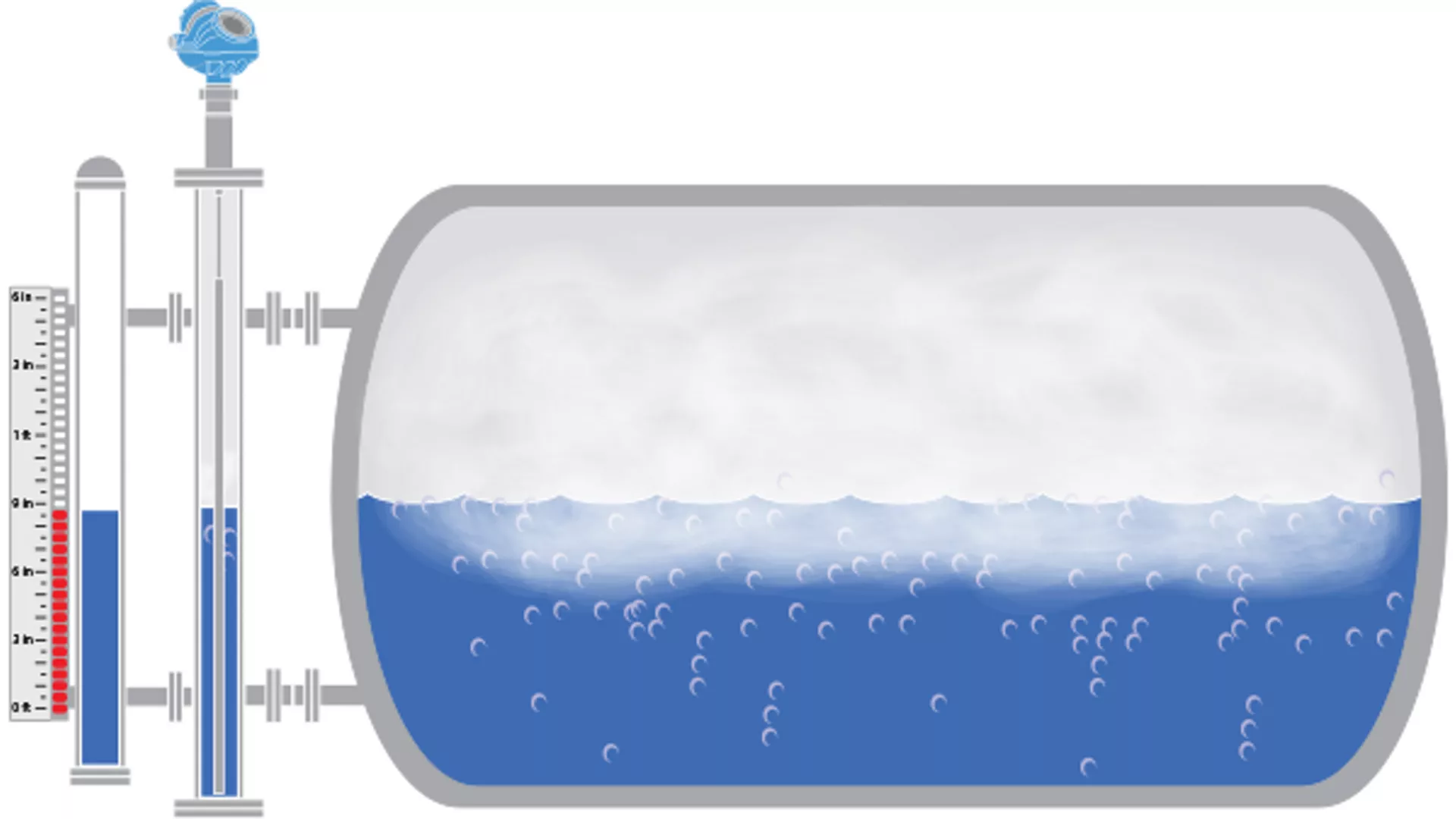

スチームドラム内のレベル測定

スチームドラムはウォーターチューブボイラの標準機能です。 ドラムはウォーターチューブ内で発生する高圧蒸気を貯蔵し、蒸気 / 水混合物の相分離器として機能します。 ドラムの上部から飽和蒸気が引き出されます。 ドラムのレベル制御が正確でない場合、蒸気ドラム、ボイラ、タービンが損傷する可能性があります。 ドラムレベルが設定ポイントを下回ると、ボイラが乾燥して爆発する可能性があります。 このレベルが設定点を超える場合は、水分の多い蒸気がタービンに運ばれ、タービンブレードが損傷し、危険な状況を引き起こす可能性があります。 安全を確保し、機器の損傷を減らすために冗長レベル計測が必要です。 この用途における課題は、ウェーブガイドレーダーの補償が必要な蒸気中の誘電変化です。 これは、ダイナミック蒸気補償（DVC）機能を使用して、自動的かつリアルタイムで実行できます。 おすすめは、Rosemount™ 5300 レベル伝送器です。
