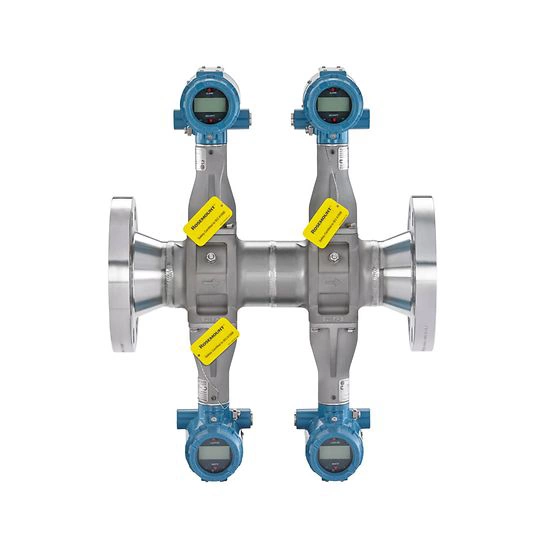

Rosemount™ 8800 クワッド渦流量計
The Rosemount 8800 Quad Vortex offers a redundant flow solution with two-out-of-three voting and a fourth transmitter for control.
主な特長
• 2oo3 ボーティングによる SIL 3 までの IEC 61508 安全軽装システムでの使用に認証済み
• 分離センサによりプロセスシールを壊すことなくオンライン交換が可能
• プラントの可用性を高め、メンテナンスコストを下げ、独自のガスケットフリー流量計本体設計で潜在的なリークポイントを排除
• クリティカル・プロセス・バル
Rosemount クアッド渦流量計テクノロジー

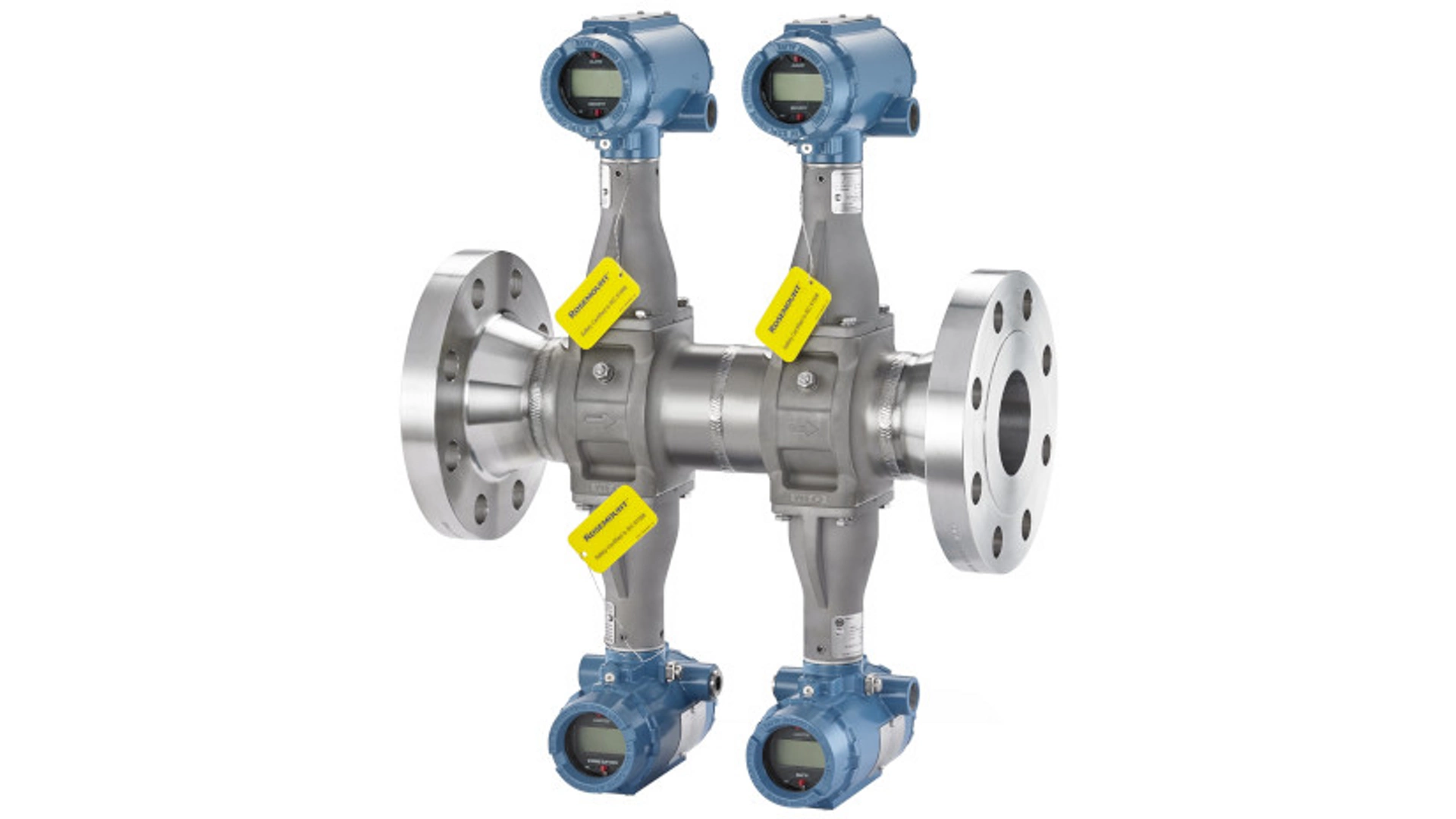

コンパクトで冗長設計のRosemount 8800クアッド渦流量計は、ガスケット不要で目詰まりのないメーター本体を備えており、独立した4つの伝送器とセンサを搭載しているため、冗長流量測定における安全で信頼性の高いソリューションと最大限のプロセス稼働率を保証します。
信頼性

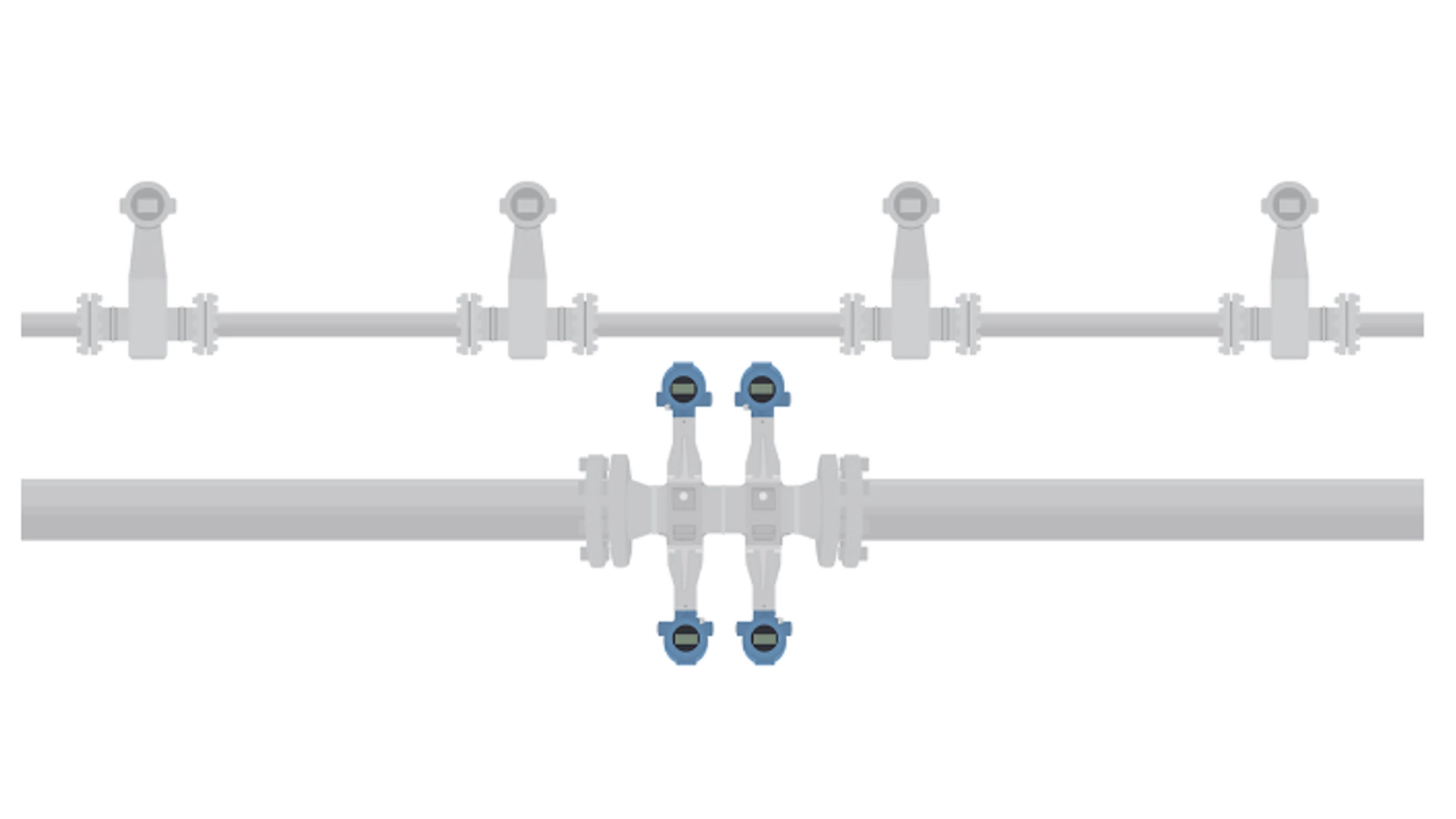

コンパクトな冗長設計

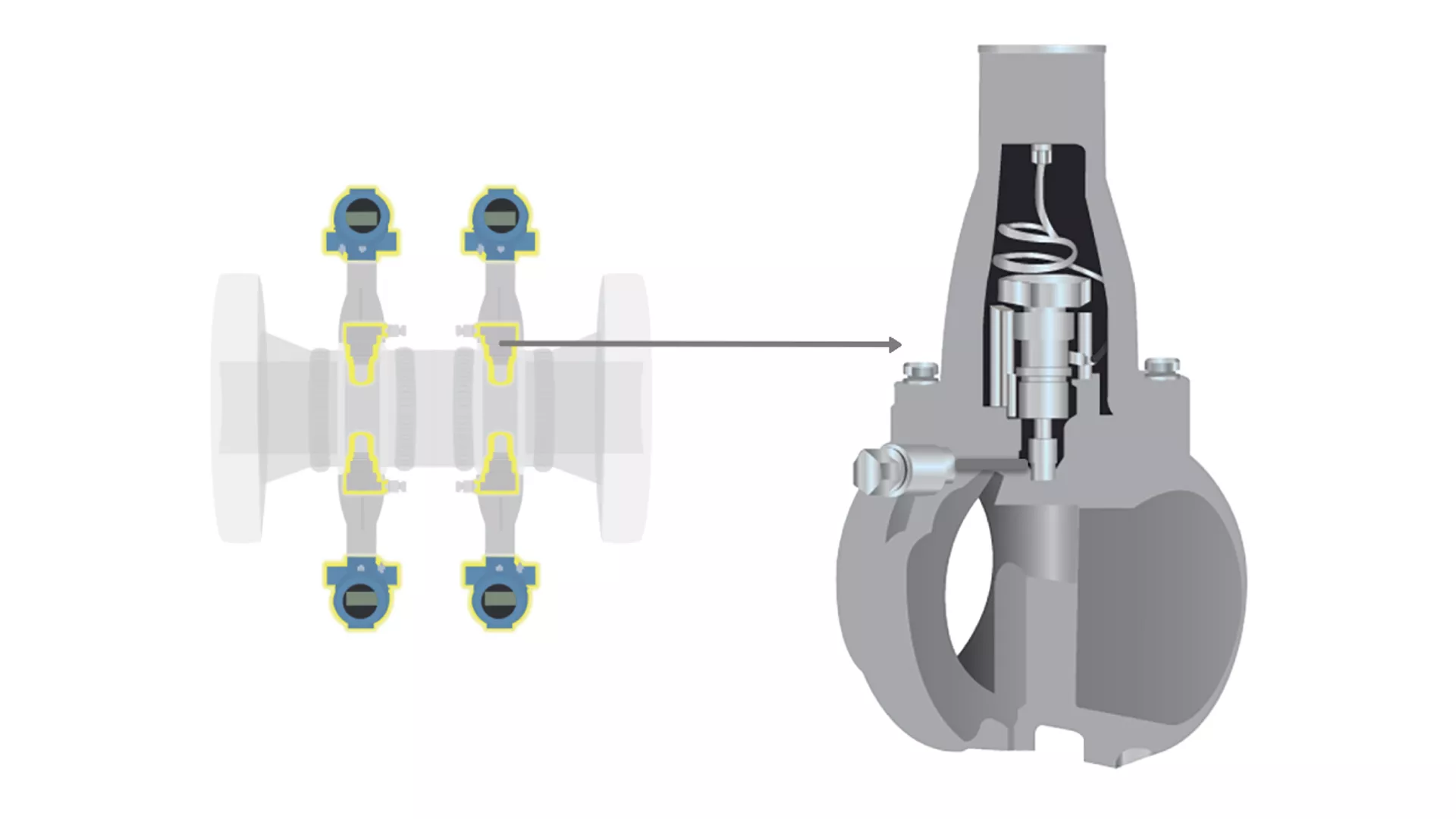

コンパクトな設計により、設置コストおよび必要な配管配線要件を低減するとともに、2oo3方式の冗長構成を提供します。 独自の間隔でデュアルシェダーバーを使用することにより、正確かつ冗長な流量測定が実現します。
よくある質問
回答: コンパクトな設計の完全冗長ソリューションのため、流量計や直管を追加する必要がなく、設置コストを削減できます。 導圧管のない独自の全溶接設計のため、漏れポイントを排除して運用コストを大幅に削減できます。 誤トリップのコストは、製造喪失とプロセスの再スタートコストの点で非常に高価になるおそれがあります。 Rosemountクアッド渦流量計は、信頼性の高い 2oo3投票スキームを提供し、3つの伝送器のうち少なくとも 2つがトリップに同時に応答するまでプロセスの動作を維持します。

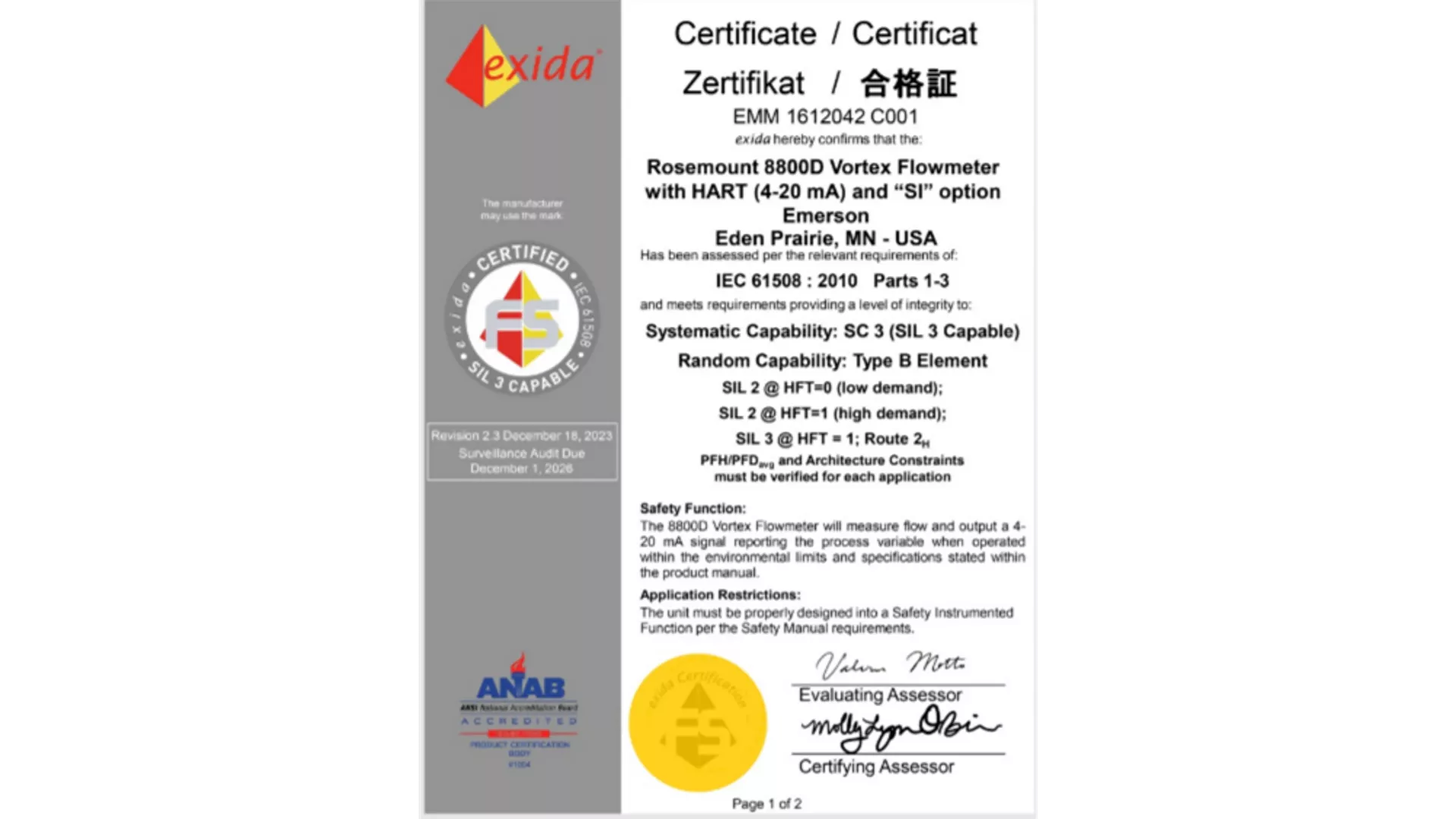

回答： EmersonのRosemountクアッド渦流量計は、最大SIL3の安全計装システム(SIF)の認定を受けています。 これは、一般的に、機器が最高の信頼性基準を満たす必要がある安全計装システム(SIS)ループ用途で使用され、予定外のシャットダウンを最小限に抑えたり排除したりします。 計装の意思決定プロセスにおいて、要件文書には通常、製品が満たさなければならない SILレベルが記載されています。 Rosemountクアッド渦流量計は、信頼性の仕様を満たすように設計されている上に、認証レベルを満たす完全な冗長ソリューションも提供します。

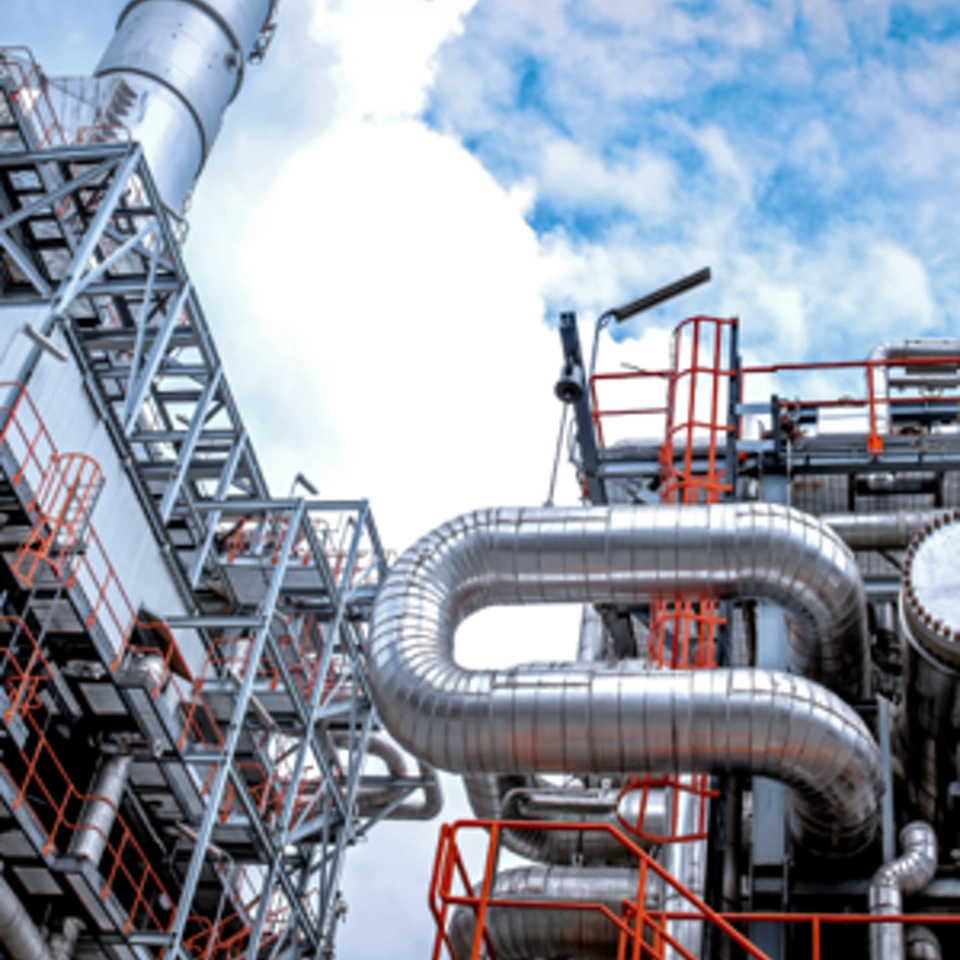

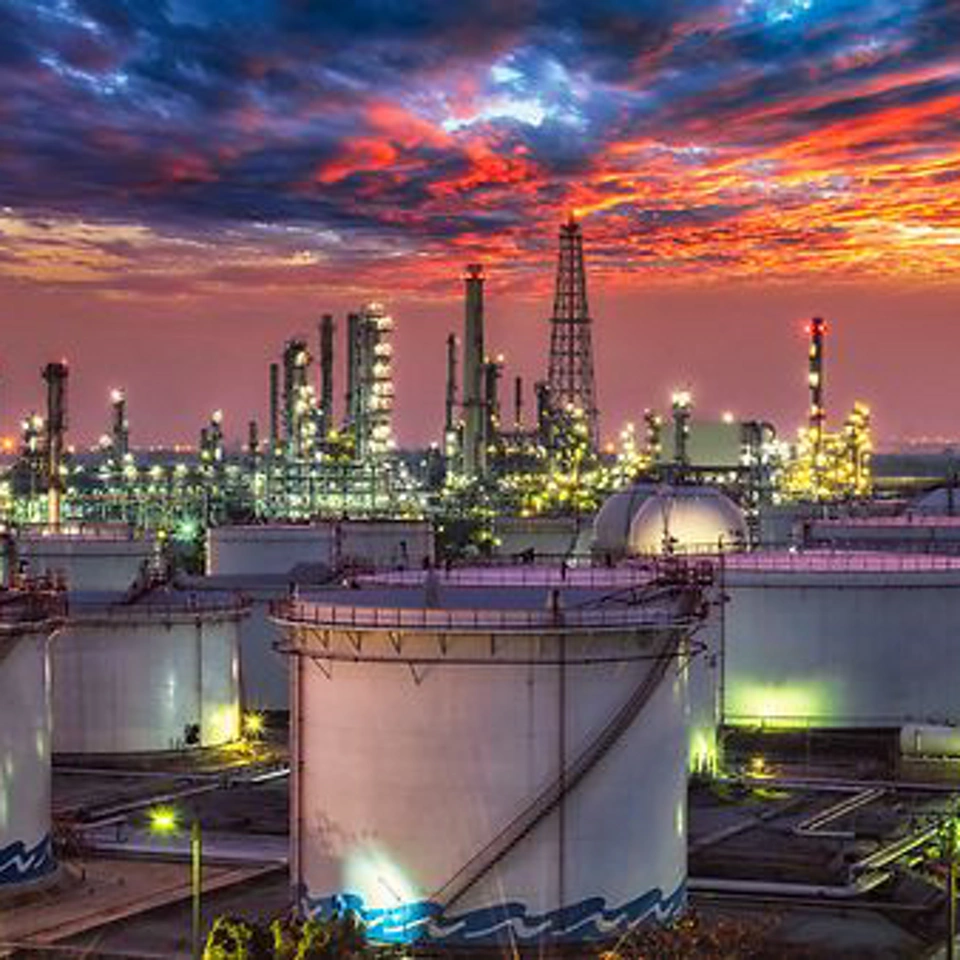

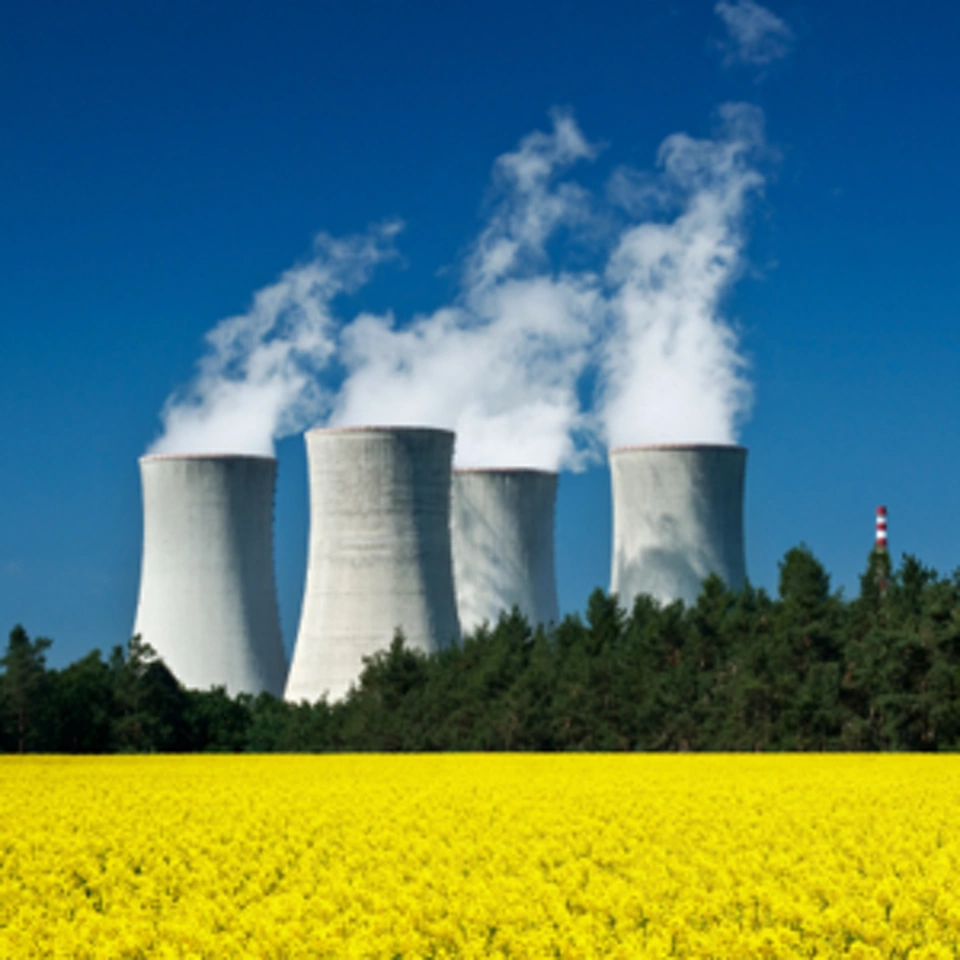

回答： Rosemountクアッド渦流量計は、化学薬品、精製、電力などさまざまな産業に実装されています。 安全が重要で、信頼性の高い質量とエネルギーバランスが必要とされる蒸気測定では、Rosemount クアッド渦流量計の精度と信頼性を得るために利用します。 Rosemountクアッド渦流計は、フッ化水素酸アルキル化ユニット、遅延コークス加熱炉、発電所の給水の流れ、化学プラントの改質など、様々な用途に導入されています。
回答: トラブルシューティングの簡略化のために、デバイス診断により、プロセスをシャットダウンすることなく流量計の電子機器とセンサの分野で検証できます。 電子機器に直接組み込まれた流量信号発生器により、電子機器の遠隔検証が可能になります。 センサ強度値は通常、流量信号を確認し、フィルタ設定とセンサの健全性に関する詳細情報を提供するために使用されます。
回答： ボルトで締め、配線し、電源を入れるだけの簡単な設置のため、設置時間とコストが大幅に削減されます。 このソリューションには可動部品がなく、現場でのキャリブレーションやメンテナンスも必要ないため、時間とコストを節約できます。
