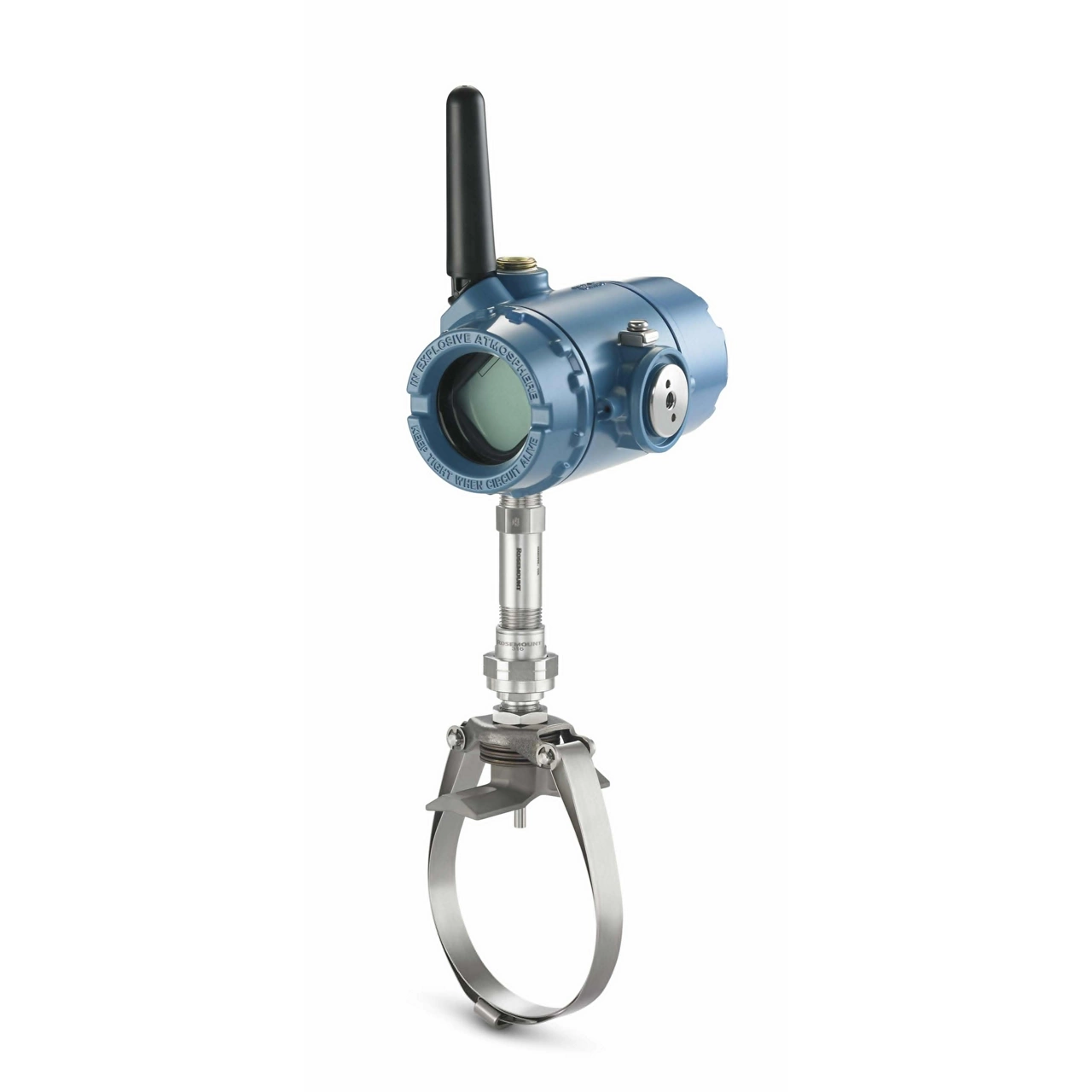

Rosemount™ X-well™ テクノロジー

非侵入型計測機器は、プロセスへの穿孔を必要とせずに、プロセス格納バリア（パイプや容器など）内の状態を測定します。

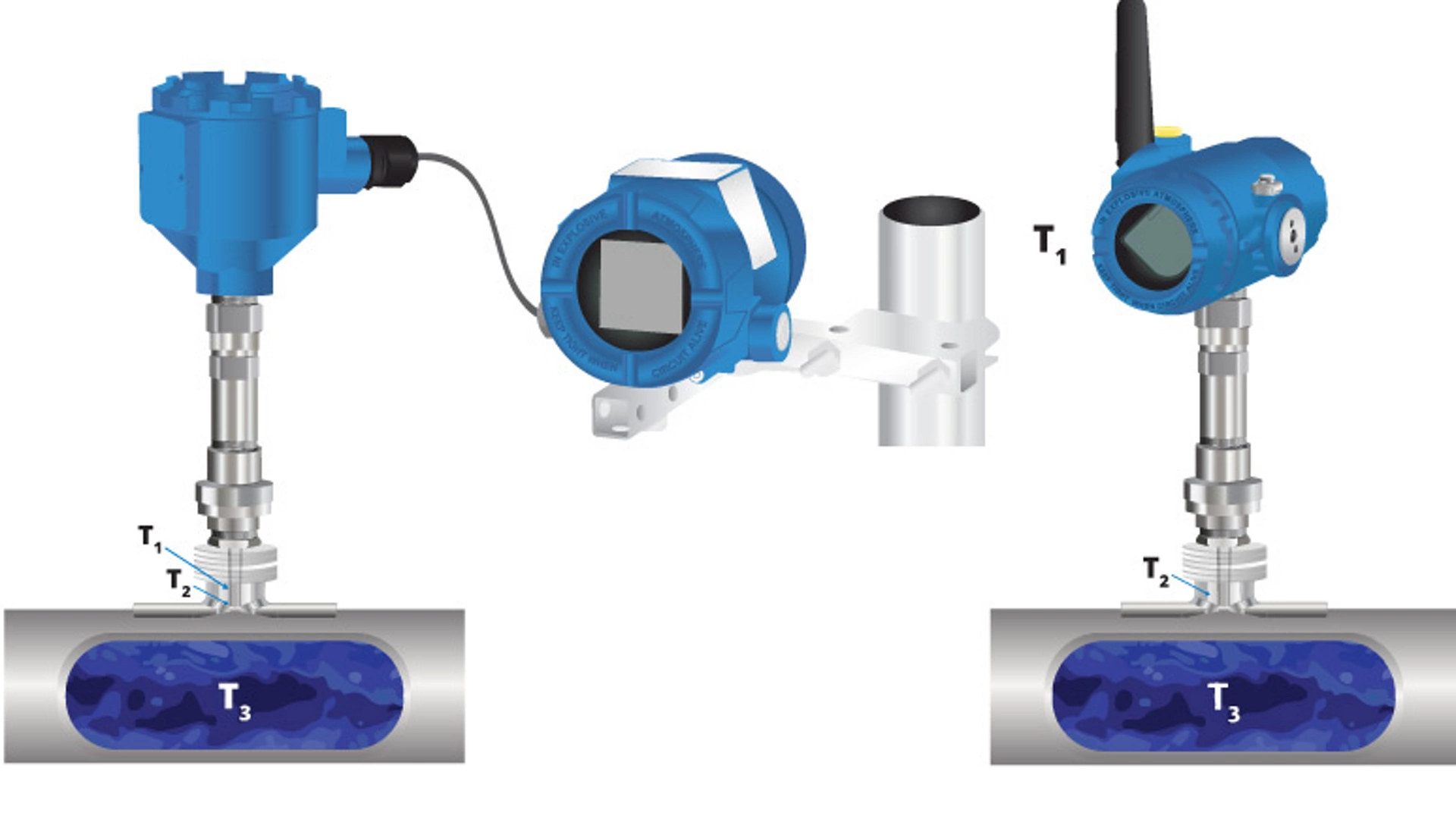

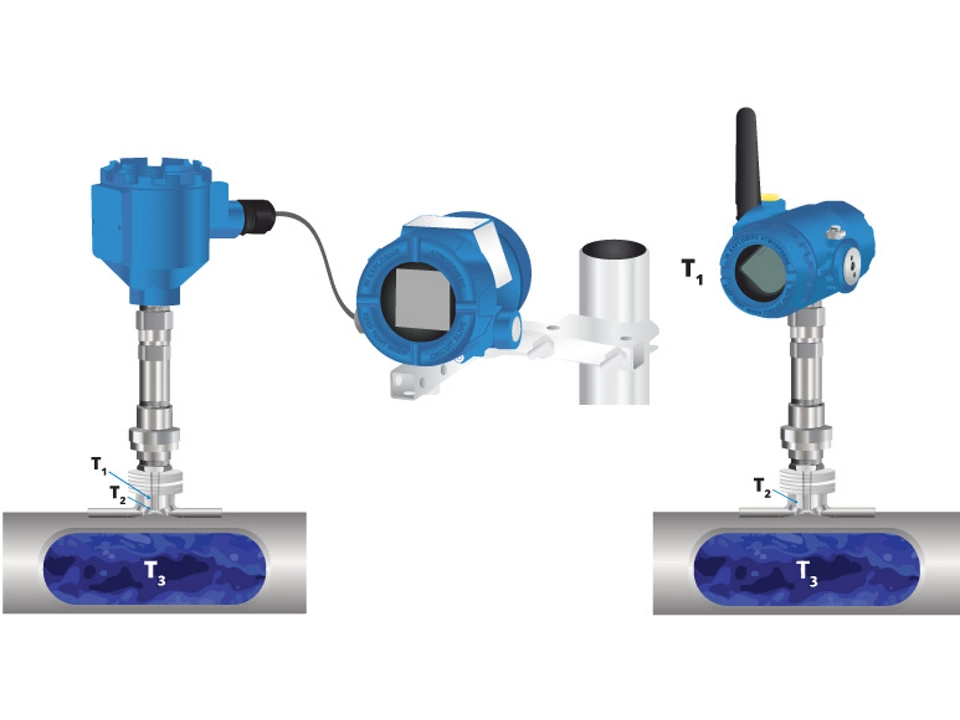

非侵入型プロセス温度測定では、パイプ表面と二次温度を組み込んで、熱伝導率アルゴリズムを介して内部プロセス温度を計算します。 この計算はアセンブリと管の熱伝導率特性を考慮し、信頼性の高い正確なプロセス温度計測を実現します。

非侵入型プロセス温度測定では、二次的な温度測定とパイプの特性を使用して、環境への熱損失を補正します。

適切に設置されたサーモウェルは、最高精度の温度測定を提供しますが、ﾌﾟﾛｾｽへの貫通が必要です。 誤った設置や小型ラインサイズへの設置は、ステム伝導誤差につながり、最終的には温度測定の全体的な性能を低下させます。 標準的な表面温度測定により、ﾌﾟﾛｾｽにセンサを挿入する必要がなくなり、小型ラインサイズの場合も設置精度に与える影響を小さくすることができます。 ただし、表面測定では正確で再現性のあるプロセス温度測定値は得られません。 Rosemount X-well テクノロジーは、あらゆるラインサイズ、導電性パイプ材質、周囲条件において、正確で再現性のあるプロセス温度測定を提供します。

非侵入型プロセス温度測定に影響を与える主な要因は、プロセス温度と周囲温度の差です。 差が大きいほど、不確実性は大きくなります。

精度は用途により異なります。 重要ではない制御用途では、非侵入型の温度測定を検討できます。

従来のサーモウェルの設置は、大半のアプリケーションで最も優れた応答時間を提供し、T90 は通常 30 秒から 3 分の間です。 T90 は最終値の 90% に到達する時間です。 Rosemount X-well テクノロジーのシステム応答時間は、さまざまなパイプ特性およびﾌﾟﾛｾｽと周囲温度の温度範囲によって異なります。 Rosemount X-well テクノロジーは、次のような場合に最も応答が速いです：

• パイプ材質は高導電性です （例：炭素鋼）
• パイプ壁が薄いです（パイプ径が小さく、パイプ・スケジュールが低い）
• プロセスは液です
• 流れの速度が高いです

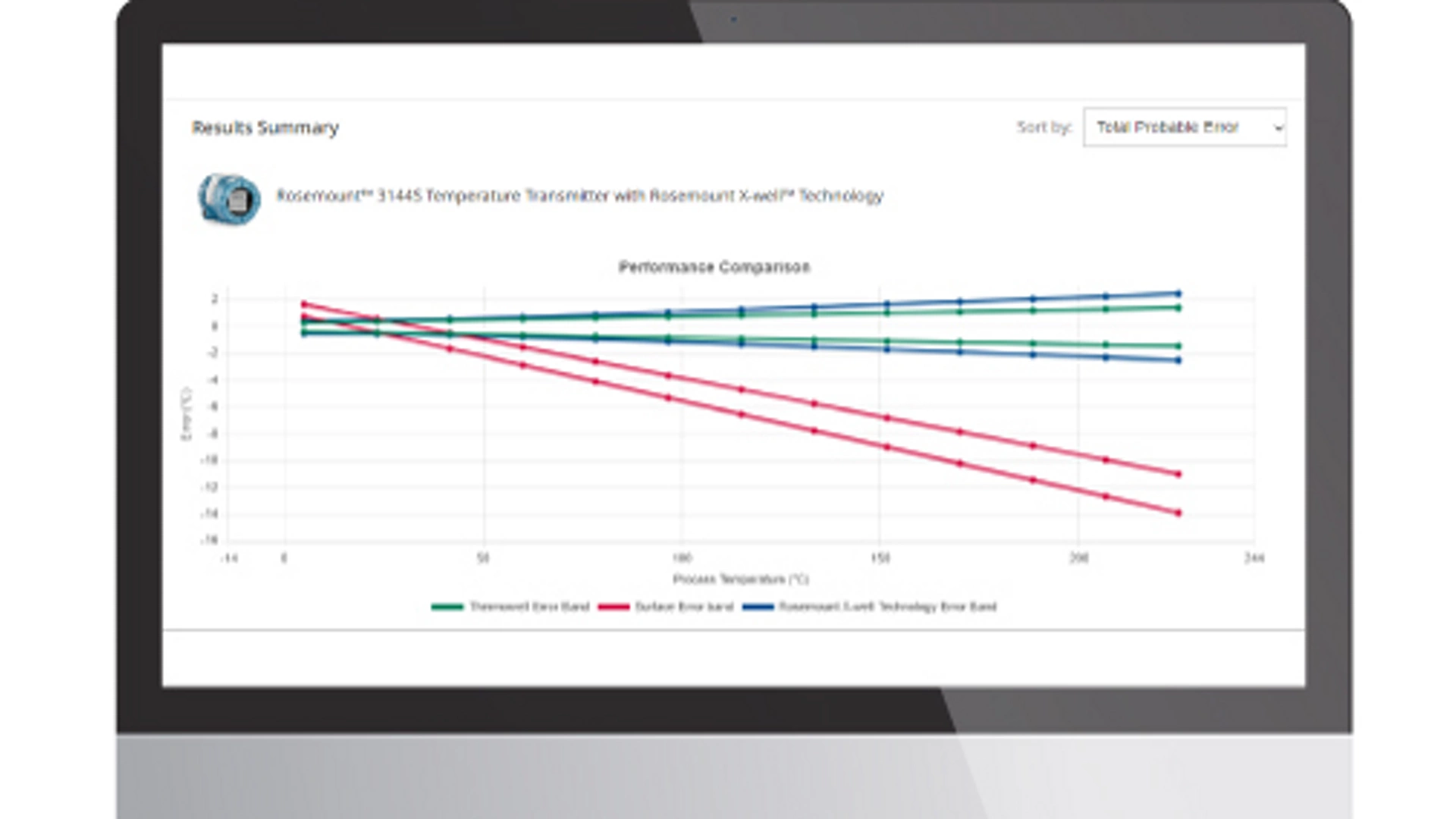

エマソンの温度製品アドバイザーには、入力に基づいた Rosemount X-well 応答時間のアプリケーション固有の推定値が含まれています。

はい。従来のサーモウェルと同様に、液体測定は一般に気体よりも応答時間が速くなります。

はい。設置にはパイプの切断や溶接は不要で、稼働中の設置が可能です。

はい。ベストプラクティスは、最高のパフォーマンスを得るために機器を断熱することです。

はい、全般的なプラント校正手順と基準に従う必要があります。 Rosemount X-well テクノロジーの校正は、標準的な温度校正の手順に厳密に従います。 Rosemount X-well 校正手順のトリムは、未補正表面測定値に基づきます。 この手順では、Rosemount X-well のアルゴリズムや係数は校正または変更されません。 校正の具体的な指示については、Rosemount X-well で使用する関連伝送器のマニュアルを参照してください。

サーモウェル測定と比較して、プロセスの汚染、漏れ、測定失敗のリスクを大幅に低減または完全に排除できるため、全体的な安全性が向上します。

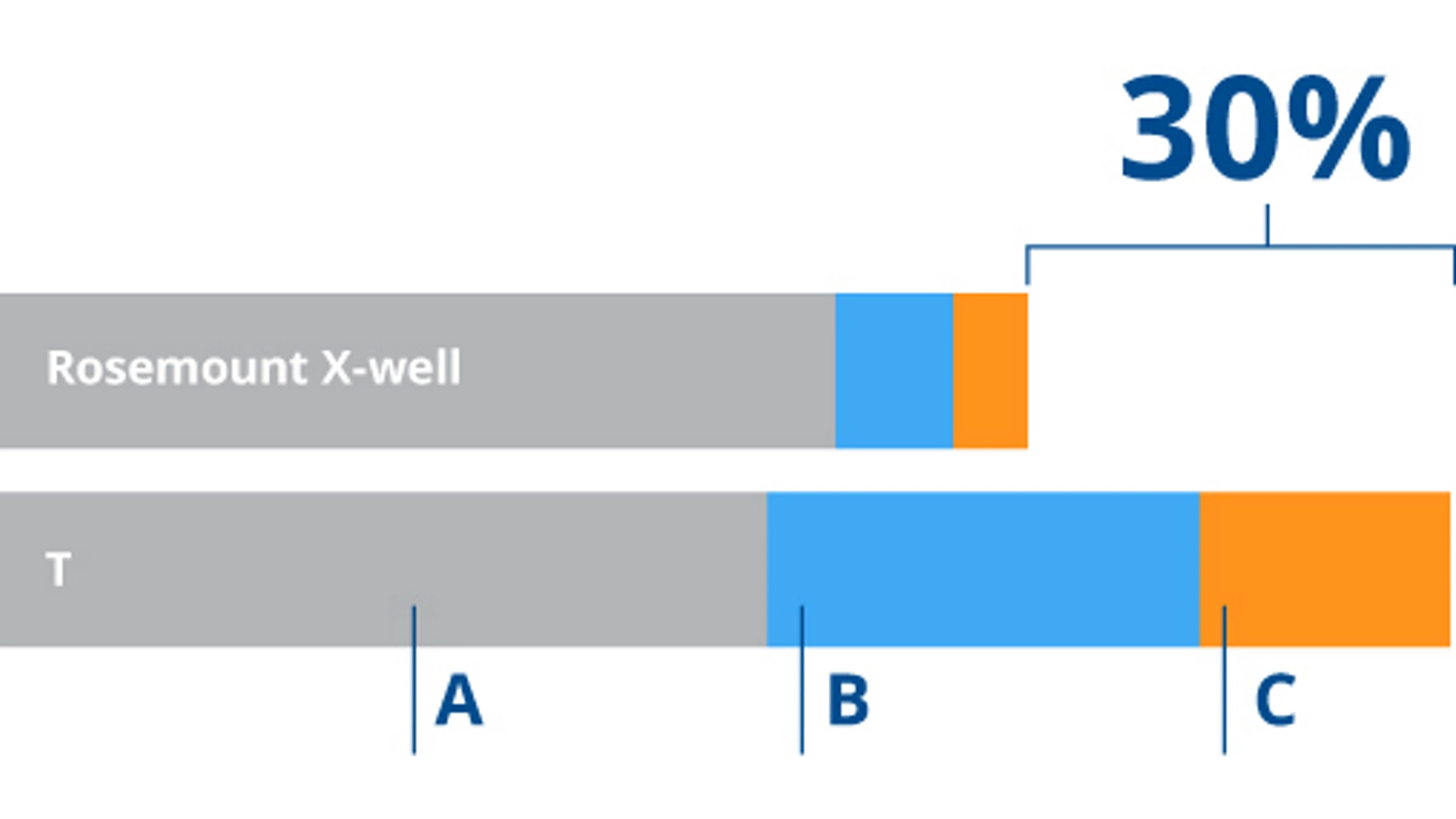

非侵入型プロセス温度測定を使用すると、プロセスのシャットダウンやパイプの変更が不要なため、設置コストと保守費用を 70% 削減できます。

はい。非侵入型測定は、プロセス流体に接触しないため、故障のリスクが大幅に低くなります。
