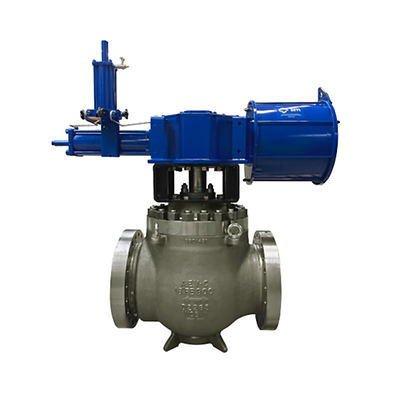

AEV-P-2XC-Severe-Service-C-Ball-Valve

AEV ²XC™ シビアサービス C ボールバルブ

エキスパートに相談する
参考情報

製品概要

EmersonのAEV ²XC™ Cボールバルブは、シビアサービスプロセスの分離におけるボールバルブの考え方に革命をもたらすように設定されています。画期的な "C" 形状のボール設計により、²XC™ ボールバルブは、安全性、信頼性、およびパフォーマンスが向上した、他にない締め切性能を提供します。

機能

  • トラブルの低減 - 製品はキャビティ、硬化、バルブの動作不良を排除するキャビティフリー設計により、長期間にわたってスムーズな動作を維持します。²XCは、懸念されるキャビティによる、膨張、侵食または発火する可能性のある揮発性流体に対しても安全です。
  • 最適化されたシーリング - ²XCの固定シートは、スプリングの未使用、また懸念されるシートの傷や汚れ、およびバルブの早期故障を低減する設計により、繰り返し可能な超タイトシャットオフを提供します。
  • 粒子による損傷の低減 - 低摩耗によって、粒子による損傷を最小限に抑えることができるカム動作により、シビアサービスアプリケーションにおいても長く持続する高い締め切性能を実現します。対照的に、同心円運動の従来のボールバルブは、シート部に摩耗の影響を非常に受けやすくなっています。
  • 粒子を流す - シールの完全性を維持するために不純物をバルブトリムに押し付けるのではなく、最後の2〜3度の動きで粒子を流す、convex to convex （両方とも凸形状）のシート設計により、バルブ締め切り時の力を最小限に抑えます。
  • 頑強な保護 - ボール表面に 100％ 途切れのない HVOF コーティングを施したバルブ構造により、研磨粒子のアプリケーションに対応します。始点と終点がないため、耐摩耗性コーティングは非常に耐摩耗性が高く、粒子により損傷することなく締め切ることができます。

仕様

証明書
API 6D、シェル DVT、SIL 3 対応、耐火性および漏洩排出物
クリティカルサービス
シビアサービス、モレキュラーシーブ、ポリマー
材料
クロムカーバイド、タングステンカーバイドまたはその他の表面硬化、セラミックインサート
動作温度
最大 1500 °F (816 ℃)
圧力クラス
ASME、EN PN
接続タイプ
フランジ付き、突合せ溶接、ソケット溶接、ねじ込み、ハブ
シャットオフクラス
ASME Class 150、300、600、900、1500、2500、4500
PN 10 - 760
サイズ
NPS ½ - 42 (DN 15 - 1050)
