Asco-P-043

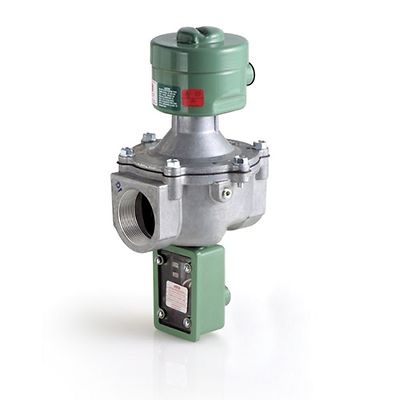

ASCO 043 シリーズガスシャットオフ用電磁弁

製品概要

ASCO 043 シリーズは、商用および工業用ガスバーナーで燃料ガスのオンオフ制御を行うための、常時閉2方向のガスシャットオフバルブです。バルブは、オーバートラベルを備えたユニークな二重ディスク設計を特長としており、漏れのない操作のための冗長シールを装備しています。043 シリーズには、視覚的な位置表示と閉鎖の証明が含まれています。

バルブ作動
ソレノイド
本体材質
アルミニウム
流体
天然ガス
配管口径 / ポートサイズ
3/4 "; 1 "; 1 1/4 "; 1 1/2 "; 2 "; 2 1/2 "; 3 "
ポートタイプ
NPTF
機能
2方向 - 2/2常時閉
流量
2.0 Cv ~ 6.0 Cv; 6.0 Cv ~ 14.0 Cv; 14.0 Cv 以上
電圧
110 AC; 120 AC; 220 AC; 230 AC | 50/60
最大作動圧力差 / 最大作動圧力
150 PSIGに真空
作動環境
屋内、屋外
規格 / 規制
CSA、FM、Type1、UL、Type4

機能

  • 応答時間の開始と終了は1秒未満です
  • 開閉位置の視覚的表示
  • 定格1アンペアの閉鎖スイッチの証明
  • ゼロ作動パイロットダイアフラム
  • 1/8インチNPTアップストリームおよびダウンストリームパイプタップ、定期テスト用プラグ付き
  • 高力シャットオフ用の5ポンドの閉鎖スプリング
