AVENTICS-0820024001

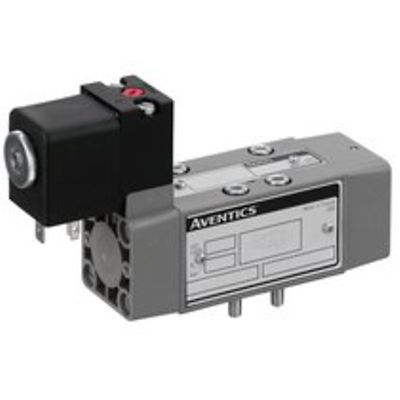

AVENTICS™ 5/2-directional valve, Series IS12, size 1 0820024001

製品概要

ED 5/2 ISO1 220/50

作動
電気
定格吐出 Qn
1060 l/min
切換原則
5/2
圧縮空気ポート 出力
ベースプレート ISO 5599-1
作動圧力(最小)
2 bar
作動圧力の最大値
10 bar
作動電圧 AC、50 Hz の場合
230 V
作動電圧 AC、60 Hz の場合
230 V
電圧許容差 AC 50 Hz
-10% / +10%
電圧許容差 AC 60 Hz
-10% / +10%
手動操作
一時停止
電気接続 タイプ
プラグ
電気接続 サイズ
EN 175301-803、型 A
作動エレメント
片側作動
封止原則
軟質封止
パイロット
内部
規格
ISO 5599-1
パイロット弁幅
30 mm
型式 弁
スプール弁、ポジティブオーバーラップ
インターロック原則
ベースプレートの原則 1x
接続タイプ
プレート接続
リセット
空気ばね戻り付き
圧縮空気 ポート 入力
ベースプレート ISO 5599-1
圧縮空気ポート 排気
ベースプレート ISO 5599-1
控制接口 输入 パイロット 入力
ベースプレート ISO 5599-1

機能

  • Qn l/min 2500 l/min
  • 電気、制御
  • 空気圧コントローラ
  • 幅: 42 mm, 56 mm
