AVENTICS-5777715280

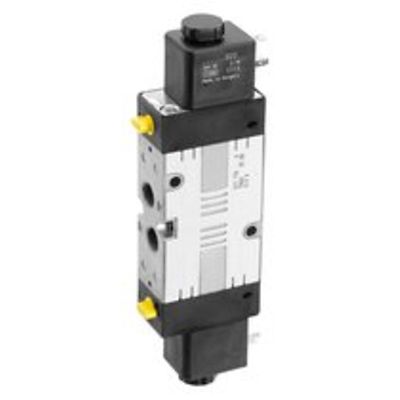

AVENTICS™ 5/3-directional valve, Series CD07 5777715280

製品概要

CD07-5/3EC-DO-230AC-I-G014

作動
電気
サイズ
CD07
切換原則
5/3、排気された中間位置
弁機能
排気された中間位置
作動エレメント
両側作動
手動操作
一時停止
パイロット
内部
定格吐出 Qn
900 l/min
圧縮空気ポート
G 1/4
作動圧力(最小)
3 bar
作動圧力の最大値
10 bar
作動電圧
230 V AC
電気接続 タイプ
プラグ
電気接続 サイズ
EN 175301-803、型 A
規格 電気接続
EN 175301-803:2006
コネクタ付保護法
IP65
逆極性保護
極性反転防止
パイロット弁幅
30 mm
互換性指数
13, 14
起動時間
100 %
Typ. (代表値) スイッチオン時間
25 ms
Typ. (代表値) スイッチオフ時間
55 ms
封止原則
軟質封止
最少周囲温度
-25 °C
最高周囲温度
50 °C

機能

  • 耐久性のある設計
  • ベースプレート上での組み立て
  • 極端な周囲温度に適しています
  • 電圧変動に耐性があります
  • 利用可能な ATEX バージョン

文書と図面
