AVENTICS-R412008537

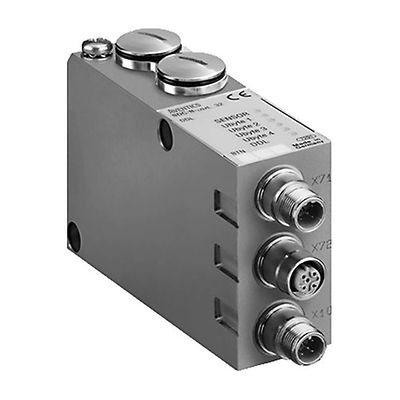

AVENTICS™ Series BDC R412008537

製品概要

BUS BDC-B-BPDP 32

型式
ドライバ付きのバスカプラ
フィールドバスプロトコル
PROFIBUS DP
ポート I/O
32 出力
E/A 対応
E/A機能なし
電気接続 タイプ
プラグ (male)
電気接続 サイズ
M12
電気接続 極数
4極
電気接続 コーディング
A - コード化
フィールドバス設計
B設計
最少周囲温度
0 °C
最高周囲温度
50 °C
電磁コイルの数 最大
32
作動電圧 エレクトロ二クス
24 V DC
電圧許容差 エレクトロニック
-15% / +20%
電流入力 エレクトロ二クス
0.05 A
作動電圧、アクチュエータ
24 V DC
アクチュエータ用合計電流
3 A
保護タイプ
IP65
電流入力 最大 シングルコイル
0.1 mA
無線妨害 次に準拠します
EN 61000-6-4
電磁環境適性 次に準拠します
IEC 61000-6-2
通信ポート
プラグ (male)
通信ポート
M12x1
通信ポート
5極
通信ポート
B - コード化

機能

  • ドライバー付きバスカプラー
  • 小さいサイズはバルブシステムの寸法に最適化されています
  • 電気接続は空気圧接続と同じ側にあり、スペースを節約します
  • M12 コネクタによる簡単な組み立て
