AVENTICS-R412021686

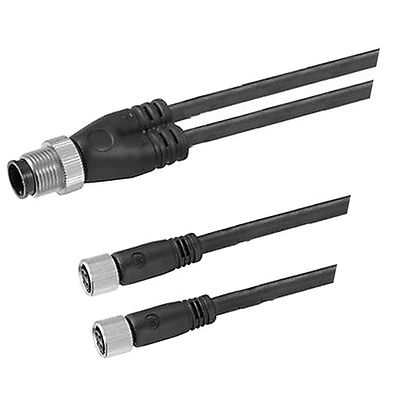

AVENTICS™ Y-Plug connector, series CON-RD R412021686

製品概要

CN02-2X08FHR-12MER-3U150

作動電圧 AC、最大
48 V DC
作動電圧 DC、最大
48 V AC
電気接続 1, タイプ
プラグ
電気接続 1, スレッドサイズ
M12x1
電気接続 1, 極数
4極
電気接続 1, コーディング
A - コード化
ケーブル出口 1
ストレート
ケーブル出口 角度
180°
電気接続 2, タイプ
ソケット
電気接続 2, スレッドサイズ
M8x1
電気接続 2, 極数
3極
電気接続 2, コーディング
A - コード化
ケーブル出口 2
ストレート
ケーブル出口 角度
180°
ケーブル長さ
10.5 m
曲がり半径、最小
1.25 mm
最少周囲温度
-25 °C
最高周囲温度
80 °C
導体横断面
0.25 mm²
ケーブル-Ø
4.1 mm
固定ねじの締め付けトルク
0.8 Nm
重量
0.064 kg
Weight
0.064 kg

機能

  • 接続されたケーブルを備えた丸型プラグコネクタ
  • M8x1, M12x1, M23, 7/8"
  • Y ケーブル
