AVENTICS-R422001005

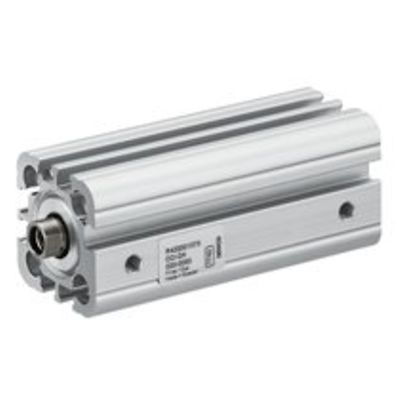

AVENTICS™ 小型シリンダー ISO 21287, シリーズ CCI R422001005

製品概要

CCI-DA-032-0005-0041224110000200000000-B

規格
ISO 21287
ピストン Ø
32 mm
ストローク
5 mm
ポート
G 1/8
作動原則
ダブル動作
緩衝
弾性緩衝
電磁ピストン
マグネット付きピストン
環境条件
業界標準, ATEX でオプション
ピストン棒ねじ - タイプ
雌ねじ
ピストン棒ねじ
M8
ピストン棒
片側
スクレーパ
標準工業用スクレーパ
ピストン力を決める圧力
6,3 bar
ピストン力 入方向
435 N
ピストン力 出方向
507 N
最少周囲温度
-20 °C
最高周囲温度
80 °C
作動圧力(最小)
1 bar
作動圧力の最大値
10 bar
戻り力
0.5 J
重量 0 mm ストローク
0.233 kg
重量 +10 mm ストローク
0.042 kg
ストローク 最大
300 mm
中間
圧縮空気
最小の媒体温度
-20 °C

機能

  • シリンダハウジングは、前後のカバーがプレス加工されたアルミニウムで構成されています。
  • 汚れがたまりにくいお手入れ簡単設計
  • 長さの許容差が小さい - 標準の ISO プロファイルシリンダより最大60%短いため、CCIシリーズ(ISO 21287)はコンパクトな機械設計に最適
  • シリンダ全長に沿ったシンプルなセンサ組付け
  • 追加の構成が可能 - 特別なストローク、中空ピストンロッド、耐熱バージョン、ピストンロッド延長などの機能を選択できます - ドキュメントと CAD を含む
  • ピストン径は 16 mm から 100 mm まで
