AVENTICS-R422102427

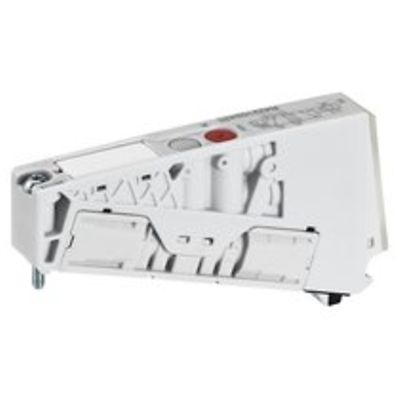

AVENTICS™ 5/2-directional valve, Series AV03 R422102427

製品概要

AV03-5/2DS-VT00-024VDC-NLC

作動
電気
定格吐出 Qn
300 l/min
切換原則
5/2
作動圧力(最小)
-0.9 bar
作動圧力の最大値
10 bar
作動電圧 DC
24 V
電圧許容差 DC
-10% / +10%
手動操作
一時停止なし
作動エレメント
両側作動
封止原則
軟質封止
パイロット
外部
型式 弁
スプール弁、ポジティブオーバーラップ
接続タイプ
プレート接続
インターロック原則
ベースプレート原則 複式
制御圧力、最小
3 bar
制御圧力、最大
8 bar
最少周囲温度
-10 °C
最高周囲温度
60 °C
最小の媒体温度
-10 °C
最大の媒体温度
60 °C
中間
圧縮空気
最大粒子サイズ
40 µm
圧縮空気のオイル含有量 最小
0 mg/m³
圧縮空気のオイル含有量 最大
5 mg/m³
制御空気排気
制御空気の制限された排気付

機能

  • モジュラーコンセプト
  • 機械の安全要求に対するインテリジェントなソリューション
  • コンパクトなハンドリングシステムと複雑な自動化ソリューションに適合
  • マルチポールまたはフィールドバス接続による高い接続性
  • 幅広い I/O モジュールの統合
  • 軽量
  • 低エネルギー消費
  • UL 仕様および ATEX 領域でも、グローバルオートメーションテクノロジーの要件をカバー
  • AV03/AV05-BP シリーズは、キャビネットへの組み立ての可能性を提供します
  • オンラインコンフィギュレータによる簡単で柔軟なカスタム固有の構成
  • OPC UA の統合により、PLC を変更したり、PLC に触れたりすることなく、データと分析に簡単にアクセスできます
  • 統合デジタルツインは生産性と効率性を向上させます
