AVENTICS-R431002614

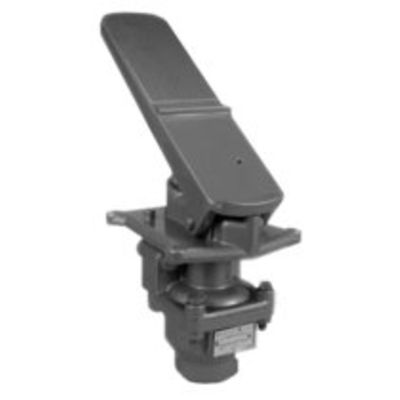

AVENTICS™ Series H-Controlair® R431002614

製品概要

CONTROLAIR-H-1-(3-100)

型式
シート弁
作動エレメント
ペダル
圧縮空気 ポート 入力
1/4 NPT
タイプ 圧縮空気 ポート 入力
雌ねじ
圧縮空気ポート 出力
1/4 NPT
タイプ 圧縮空気ポート 出力
雌ねじ
作動圧力(最小)
0.1 bar
作動圧力の最大値
14 bar
レギュレーション範囲 min.
0.1 bar
レギュレーション範囲 max.
6.9 bar
最少周囲温度
-40 °C
最高周囲温度
70 °C
最小の媒体温度
-40 °C
最大の媒体温度
70 °C
中間
圧縮空気
定格吐出 Qn
900 l/min
ヒステリシス
< 0,1 bar
作動 力、 最小
90 N
重量
2.3 kg
材質 ハウジング
アルミニウム加圧鋳造
材質 ガスケット
アクリルニトリル・ブタディエンゴム
材質 ペダル
アルミニウム加圧鋳造
