AVENTICS-R481602044

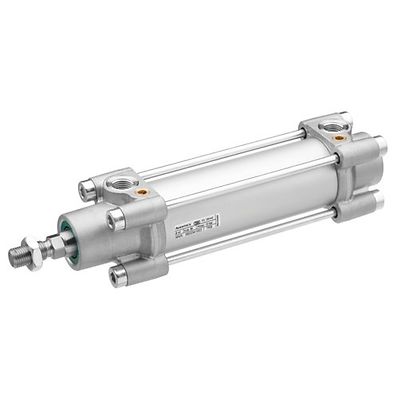

AVENTICS™ Tie rod cylinder ISO 15552, Series TRB R481602044

製品概要

TRB-DA-050-0400-0122811100000000000000-B

規格
ISO 15552
ピストン Ø
50 mm
ストローク
400 mm
作動原則
ダブル動作
緩衝
空圧調節可能緩衝
電磁ピストン
マグネット付きピストン
環境条件
業界標準
ピストン棒
ねじれ防止
スクレーパ
標準工業用スクレーパ
ピストン力を決める圧力
6,3 bar
ピストン力 入方向
1035 N
ピストン力 出方向
1235 N
最少周囲温度
-20 °C
最高周囲温度
80 °C
作動圧力(最小)
1.5 bar
作動圧力の最大値
10 bar
ポート
G 1/4
ピストン棒ねじ
M16x1,5
緩衝長さ
17 mm
緩衝エネルギー
15 J
ねじれ防止の回転トルク、最大
2 Nm
回転角度公差 (±)
1.4 °
重量 0 mm ストローク
1.14 kg
重量 +10 mm ストローク
0.036 kg
ストローク 最大
1500 mm

機能

  • ピストン径は 32 mm から 125 mm まで
  • 高度な空圧クッショニング
  • 追加の弾性クッショニング
  • 幅広いスクレーパーモジュールが利用可能
  • モジュラシステムを使用すると、いつでもシリンダのスクレーパーを交換でき、サービス間隔を大幅に短縮できます
  • コンフィギュレータで幅広いバリエーションとアクセサリが利用可能
