AVENTICS-R481633800

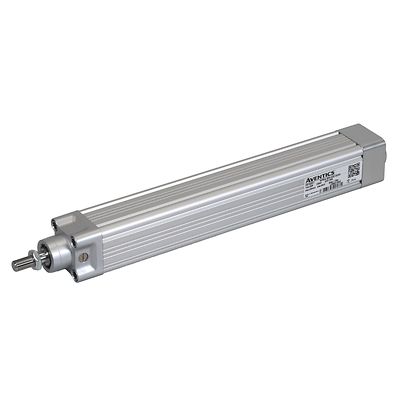

AVENTICS™ Series SPRA Electric Rod-Style Actuators R481633800

製品概要

SPRA-LS-032-300

ピストン Ø
32 mm
ピストン棒ねじ
M10x1,25
最大動的軸力
0.3 kN
最大静的軸力
0.7 kN
最大トルク(Fmaxに対して)
0.24 Nm
最大線形速度
60 mm/s
最大回転数
2400 1/min
最大加速度
1 m/s²
起動時間
60 %
スピンドルタイプ
スライドスピンドル
スピンドル径
9 mm
スピンドルのピッチ
1.5 mm
ストローク
300 mm
ストロークのリザーブ(両面)
1 mm
効率 %
30
0 mmストロークでの慣性力
0.0413 *10-⁴ kgm²
100 mmストロークあたりの慣性力
0.0036 *10-⁴ kgm²
重量 0 mm ストローク
0.74 kg
重量 +100 mm ストローク
0.34 kg
規格化
ISO 15552
保護タイプ
IP54S
最大湿度
95 %
最少周囲温度
0 °C
最高周囲温度
50 °C

機能

  • 高い精度と再現性を備えたマルチポジショニング
  • サイズ 32、40、63、および 100 で利用可能
  • 幅広いアプリケーション要件をカバーする 3 つの異なるねじ技術を備えた高い製品汎用性
  • 取り付けシリンダの柔軟性 - ISO 15552 規格に準拠し、幅広いアクセサリが利用可能
  • 接続されたオンラインツールとコンフィギュレータを使用して、電気アクチュエータソリューションのサイズ決めおよびカスタマイズが簡単にできます
