AVENTICS-R481633885

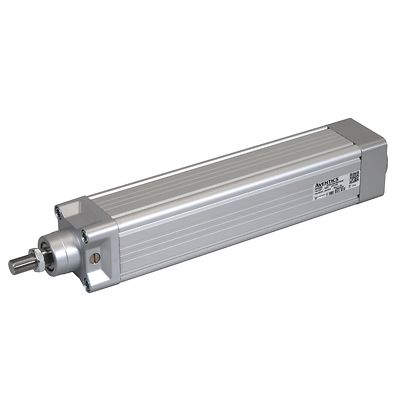

AVENTICS™ Series SPRA Electric Rod-Style Actuators R481633885

製品概要

SPRA-BL-100-200

ピストン Ø
100 mm
ピストン棒ねじ
M27x2
最大動的軸力
60 kN
最大静的軸力
60 kN
最大動的軸力L10
60 kN
動的定格荷重
41.3 kN
最大トルク(Fmaxに対して)
225 Nm
最大線形速度
750 mm/s
最大回転数
2250 1/min
最大加速度
12 m/s²
起動時間
100 %
スピンドルタイプ
ボールねじ
スピンドル径
40 mm
スピンドルのピッチ
20 mm
ピッチ精度
G9
ストローク
200 mm
ストロークのリザーブ(両面)
2 mm
バックラッシュ
0.2 mm
効率 %
>85
0 mmストロークでの慣性力
0.00051 *10-⁴ kgm²
100 mmストロークあたりの慣性力
0.000138 *10-⁴ kgm²
重量 0 mm ストローク
12.3 kg
重量 +100 mm ストローク
2.7 kg
保護タイプ
IP54S
最大湿度
95 %

機能

  • 高い精度と再現性を備えたマルチポジショニング
  • サイズ 32、40、63、および 100 で利用可能
  • 幅広いアプリケーション要件をカバーする 3 つの異なるねじ技術を備えた高い製品汎用性
  • 取り付けシリンダの柔軟性 - ISO 15552 規格に準拠し、幅広いアクセサリが利用可能
  • 接続されたオンラインツールとコンフィギュレータを使用して、電気アクチュエータソリューションのサイズ決めおよびカスタマイズが簡単にできます
