AVENTICS-R503A2B10MA00F1

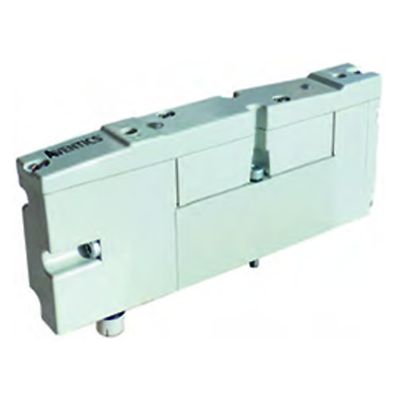

AVENTICS™ 5/2方向制御弁, シリーズ 503 R503A2B10MA00F1

製品概要

SPOOL VALVE ISO15704-2 5/2 SOLENOID SPRI

作動
電気
作動エレメント
片側作動
パイロット
外部
定格吐出 Qn
1400 l/min
作動圧力(最小)
2 bar
作動圧力の最大値
8 bar
作動電圧
24 V DC
電圧許容差 DC
-15% / +10%
コネクタ付保護法
IP65
逆極性保護
極性反転防止
封止原則
軟質封止
電力 消費 DC
1.4 W
起動時間
100 %
Typ. (代表値) スイッチオン時間
20 ms
Typ. (代表値) スイッチオフ時間
60 ms
最少周囲温度
-10 °C
最高周囲温度
50 °C
重量
0.236 kg
材質 ハウジング
亜鉛ダイカスト
中間
圧縮空気
最大粒子サイズ
50 µm
圧縮空気のオイル含有量 最小
0 mg/m³
圧縮空気のオイル含有量 最大
5 mg/m³
制御空気排気
制御空気の制限された排気付

機能

  • スプール & スリーブまたはゴムシールモデルのいずれかで利用可能
  • 独自のバージョンと ISO バージョンにより、バルブはさまざまな用途に対応できます。
  • 圧力調整器によるエネルギー効率の向上
  • 低消費電力(DC では 1.7 W)
  • 簡単な構成と配線の排除のためのモジュール設計とプラグイン回路基板
  • マシンサイクルレートは速度制御により最適化できます
  • 個々のバルブの圧力分離によりメンテナンスが容易
