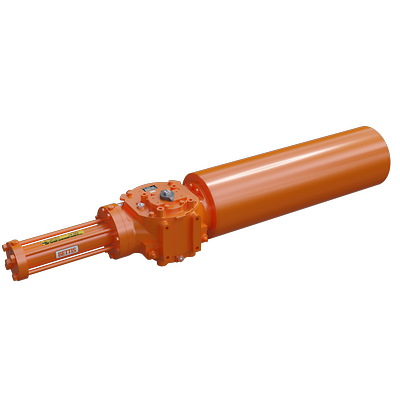

Bettis-G Series Hydraulic

Bettis G シリーズのスコッチヨーク機構油圧式バルブアクチュエータ

製品概要

ルーバ、ダンパおよびその他の 90 度回転機構と連動してプラグバルブ、ボールバルブ、またはバタフライバルブを操作するための、スコッチヨーク機構油圧式バルブアクチュエータ。 厳しい SIL 要求用途での使用に最適です。

機能

  • 大変な環境、過酷な環境、および動力が乏しい場合に一貫した操作が可能
  • モジュラ設計により効率性が向上、摩耗が低減、寿命が延長
  • 特許取得済みの Tension-Lok™ 装置は、ねじモジュールを完全にロックするので、安全な取り外しと設置が可能で、ばね力の偶発的放出を除去
  • PED 97/23/EC 準拠で、圧力取り付け容器の厳重な要件を充足
  • 浸水および高圧の湛水試験のために IP66 および IP67M 仕様の両方を満たし、優れた水浸入保護と腐食保護を提供
  • 安全なフィールド保守と在庫費用の削減を実現するモジュラ設計により、多数のコンフィグレーションを提供
  • 交換可能な動力モジュールとばねモジュールにより、フェールセーフモードを迅速に反転
  • SIL 環境が必要な厳しい用途での使用に最適
動力源
空気圧
製品の種類
油圧式アクチュエータ
駆動方式
ばね復帰式、複動式
証明書
SIL 3、CSA、FM、ATEX、IECEx、ABS Atex 指令 94/9 PED 97/23/EC IP66 / IP67M
RoHS 指令
本製品は、電気および電子機器における特定危険物質の使用制限に関する指令 2011/65/EU(改正RoHS指令(RoHS 2)) の範囲から除外されている大型固定据付装置での使用のみが意図されています。
制御タイプ
オン/オフ
バルブタイプ
ボール、バタフライ、プラグ、トリプルオフセット、その他の 1/4 回転装置
トルク/推力
339,000 Nm(3,000,000 lbs-in)を超えるばね復帰式モデル、複動式 1,420~678,000 Nm(12,581~6,000,000 lbs-in)
動作圧力
最大 345 bar(5,000 psig)
Operating Pressure
up to 5,000 psig (345 bar)
