Bettis-G Series Pneumatic

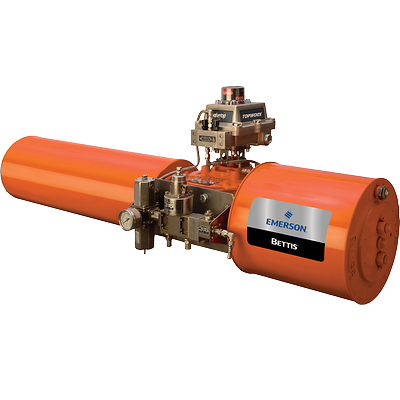

Bettis Gシリーズスコッチヨーク機構空気圧式バルブアクチュエータ

製品概要

ルーバ、ダンパおよびその他の90度回転機構と連動してプラグバルブ、ボールバルブ、またはバタフライバルブを操作するための、独自性と信頼性の高いバルブアクチュエータ。 厳しいSIL要求用途での使用に最適です。

機能

  • 変動する環境、過酷な環境、および動力が乏しい場合に一貫した操作が可能
  • モジュラ設計により効率性が向上、摩耗が低減、寿命が延長
  • 特許取得済みのTension-Lok™装置は、ねじモジュールを完全にロックするので、安全な取り外しと設置が可能で、ばね力の偶発的放出を除去
  • PED 97/23/EC準拠で、圧力取り付け容器の厳重な要件を充足
  • 浸水および高圧の湛水試験のためにIP66およびIP67M仕様の両方を満たし、優れた水浸入と腐食保護を提供
  • 安全なフィールド保守と在庫費用の削減を実現するモジュラ設計により、多数のコンフィグレーションを提供
  • 交換可能な動力モジュールとばねモジュールにより、フェールセーフモードを迅速に反転
  • SIL環境が必要な厳しい用途での使用に最適
動力源
空気圧
製品の種類
スコッチヨーク機構、空気圧式
駆動方式
ばね復帰式、複動式
証明書
SIL 3、CSA、FM、ATEX、IECEx、ABS Atex Directive 94/9 PED 97/23/EC IP66 / IP67M
RoHS指令
本製品は、電気および電子機器における特定危険物質の使用制限に関する指令 2011/65/EU(改正RoHS指令(RoHS 2)) の範囲から除外されている大型固定据付装置での使用のみが意図されています。
制御タイプ
オン/オフ
バルブタイプ
ボール、バタフライ、プラグ、トリプルオフセット、その他の1/4回転装置
トルク/推力
339,000 Nm(3,000,000 lbs-in)を超えるばね復帰式モデル、複動式 1,420~678,000 Nm(12,581~6,000,000 lbs-in)
動作圧力
油圧式 3~14 Bar(40~220 psig)、空気圧式 最大345 Bar(5,000 psig)
Operating Pressure
Pneumatic 40-220 psig (3-14 Bar), Hydraulic up to 5,000 psig (345 Bar)
