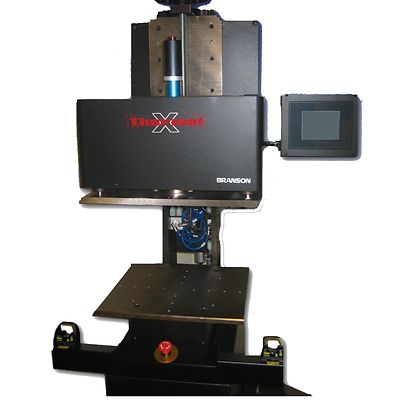

Branson-P-TPM401 Thermal Processing System

Branson TPM401

製品概要

熱かしめ、熱挿入、据込み、ディゲート処理、日付刻印用に設計

ツーリングプラテン
幅 546 x 奥行き 241 mm
ツーリングストローク
102 mm
スロート深さ
222 mm
空気圧条件
クリーン(5 ミクロン)、ドライエアー、最大 552 kPa(80 psi)@20 CFM
重量
約 295 kg
重量
アクチュエーション
空気圧
冷却システム

機能

  • 6" オペレータインターフェースタッチ画面付きの自動型ダイレクト 205 PLC
  • 5" 口径、4" ストローク(1 トン)プレスシリンダ、4 つの精密なツインダイセット用ボールブッシュ付き、4 本の焼入スチールシャフト付き、プラテン高さ調整機能を含む
  • 温度制御監視およびアラーム
  • 上下部のツーリング非装着時の最大作業高さ 23-1/2"
  • デュアルスピード下方向トラバース、ラピッドトラバースダウンフロー制御、スロートラバースダウンフロー制御、トラバースアップフロー制御
  • ストロークの始まりと終わりをソフトウェア制御するための完全位置フィードバック
  • ソークおよびランプのオン/オフ、後冷却とシャトル制御
  • プレッシャレギュレータ、圧力計、加圧濾過器、ロックアウト/タグアウト付き
