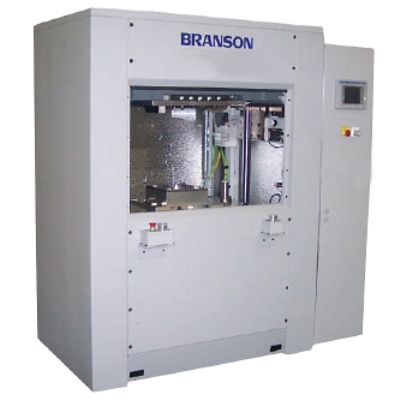

Branson-P-VW-4i1H Vibration Welder

Branson VW-4i1H

製品概要

小型パーツ用に設計された強度と信頼性のある振動溶着機

テーブルからバネまでの距離
610 mm
励起力
15 kW
リフトテーブルサイズ
長さ 851 x 幅 534 mm
リフトテーブル速度
254 mm/sec
振幅範囲
0.5~1.8 mm
重量
約 2,040 kg
最小空圧
552 kPa(80 psi)
アクチュエーション
油圧式
通信プロトコル
イーサネット/IP
データインターフェイス
Red Lion の Data Station Plus

機能

  • Allen Bradley の Compact Logix
  • 最大 20 セットの溶着パラメータを保存
  • 各溶着サイクル中にリアルタイムでプロセス検証
  • 自己同調周波数プログラム
  • 0.020"~0.070"(0.5~1.8 mm)の範囲での精密な振幅入力と制御
  • 力と振幅のプロファイル
  • ツーリング機能で使用設定変更可能な入出力
  • 線形変位:0.001" の位置繰返し精度と 0.0005" のメルトダウン溶解
