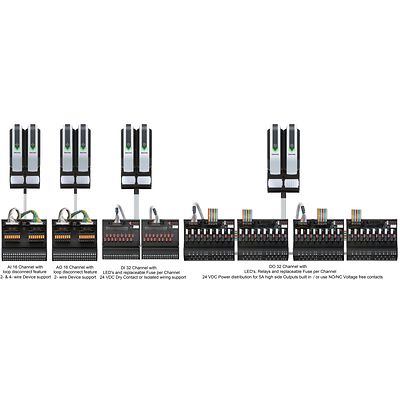

DeltaV™ S シリーズ大容量接続ソリューション

チャンネルタイプ

24 V DC ドライ接点、または 24 V DC 絶縁

チャンネルの数

16

絶縁

フィールド配線接続は、DI カード回路から光学的に絶縁されており、工場で 1000 V DC まで 2 秒間試験されています。 チェンネル間の絶縁なし

オンの場合の検出レベル

24 V DCで2 mA以上

オフの場合の検出レベル

24 V DCで0.25 mAい以下

電源インピーダンス

5 K?

電源電圧

+24 VDC 入力電源、電源での外部ヒューズを推奨

ボード当たりのフィールド回路電源

+24VDC ±10% @ 75mA（代表値）、100mA（最大）

寸法

奥行: 110.05 mm; 高さ: 44.1 mm; 幅: 102.82 mm

動作温度

-20 ～ 60°C

保管温度

-40 ～ 85 °C（-40 ～ 185 °F）

相対湿度

5～95 %、結露なきこと

衝撃

11 ms で 10 g½ 正弦波

振動

2 ～13.2 Hzで 1 mm のピーク・トゥ・ピーク、13.2 ～150 Hz で 0.7 g
