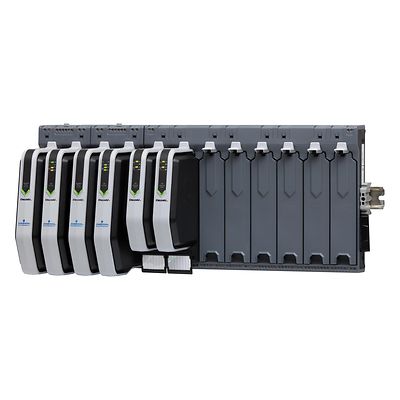

DeltaV™ S シリーズ FOUNDATION™ フィールドバス I/O

お問い合わせ

製品概要

FOUNDATION™ フィールドバス I/O は、フィールド機器とデジタル通信をするモジュラ型サブシステムで、入出力容量が増加されているので、従来の I/Oサブシステムに比べより多くの情報を入手できます。 このフィールドバス I/O は、制御戦略に影響を及ぼす機器の診断機能を大幅に高め、オペレータに機器の機能不良に注意を向けるように促します。 効率が高く、経済的で、安全な制御システムが必要な場合は、DeltaV™ FOUNDATION フィールドバス I/O を使用することができます。

仕様

セグメント（ポート）の数
2
フィールド機器の数
ポート当たり 16（機器の電力消費、および IS 要件によって決まります）
Ff 機能ブロックの数
カード当たり 96（64 のフィールドバスと 32 の標準 DeltaV)
絶縁
各チャンネルをシステムから絶縁、またチャンネル間を絶縁し、DC 1,500 V までの工場試験を実施
公称信号範囲
フィールドバス FOUNDATION IEC 61158-2
カード当たりの LocalBus 電流（12VDC 公称）
200 mA （通常）、300 mA（チャンネル当たり）
業界標準技術
IEC 1158 データ・リンク・レイヤ
浮遊汚染物質
ISA-S71.04-1985 空気汚染物質クラス G3 適合コーティング
動作温度
-40〜70 °C（-40〜158 °F）
保管温度
-40 ～ 85 °C（-40 ～ 185 °F）
相対湿度
5～95 %、結露なきこと
衝撃
11 ms で 10 g½ 正弦波
振動
5 ～13.2 Hzで 1 mm のピーク・トゥ・ピーク、13.2 ～150 Hz で 0.7 g

文書と図面

機能

  • 配線を低減しながら、I/O 機能を増加
  • FOUNDATION フィールドバス I/O 機器の追加された診断機能を活用して品質と処理能力を増強します。
  • 冗長 H1 カードにより可用性が増大
  • DeltaV FOUNDATION フィールドバス H1 カードで実行する DeltaV™ 機能ブロックを割り当てる機能で同期制御が可能になります。
