  • DeltaV™ S シリーズイーサネット I/O カード
DeltaV-P-SE4100

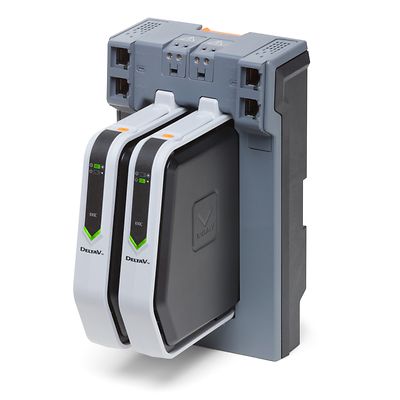

DeltaV™ S シリーズイーサネット I/O カード

お問い合わせ

製品概要

このイーサーネット I/O カード (EIOC) では、DeltaV™ システムのインテリジェントフィールド機器 (IFD) からデータにアクセスするためのプラットフォームが提供されます。EIOC では、制御モジュールを介してEIOCに割り当てられ、EIOC で実行された機器ネットワーク上の機器の監視と制御が提供されます。 EIOCによって、PLC、モータ制御センタ、ドライバ、 切り替え装置とその他の EtherNet 機器を、コントローラから独立して直接制御できます。

仕様

システムあたりの EIOC の数
60
入力電源
+24 VDC ± 10%、325 mA 時、シンプレック向け最大; 最大575 mA冗長性仕様
放熱 (冗長)
シンプレックス（単信）用最大 7 ワット、最大 13 ワット、冗長性仕様
ヒューズ保護
内蔵、交換不可ヒューズ
取り付け
デュアル・ユニバーサル・キャリア上の 1 つまたは 2 つのスロット
制御モジュール制限
2,000
最大データ値送信
4000/秒
最大受信データ値
500/秒
最大 I/O ネットワークノード
300
動作温度
-40〜70 °C（-40〜158 °F）
保管温度
-40 ～ 85 °C（-40 ～ 185 °F）
相対湿度
5～95 %、結露なきこと
衝撃
11 ms で 10 g½ 正弦波
振動
5 ～13.2 Hzで 1 mm のピーク・トゥ・ピーク、13.2 ～150 Hz で 0.7 g

文書と図面

機能

  • 外部イーサーネット I/O ネットワークへ通信する強力なソリューション
  • Modbus TCP、EtherNet /IP また IEC61850 MMS プロトコルを使用した機器への接続が簡単
  • 性能実証済みの S シリーズパッキング
  • 冗長性の追加が簡単なモジュール式
  • M および S シリーズのいずれのコントローラへも通信
