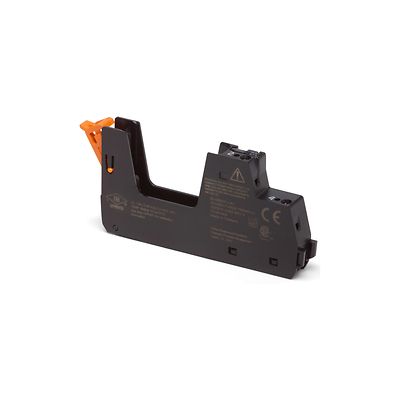

DeltaV-P-SE4503

DeltaV™ リレー出力端子ブロック

製品概要

リレー出力端子ブロックは最高出力電流アプリケーション向けに設計されており、DO 24V DC 高側 CHARM でリレーコイル駆動が要求されます。 リレー出力端端子ブロックはNOとNC接点を提供します。

接続数
3 個のねじケージ端子 0.32-2.5 mm2 / 22-14 AWG
条長
7 - 9 mm / 0.28-0.36 in.
最大電流
5 A(28.8 V DC)/ 0.4 A(48 V DC)/ 0.2A(110 V DC)/5 A(250 V AC)

文書と図面

機能

  • CHARM はすべて ISA 71.04-1985 重大度 G3(過酷)腐食仕様に適合します。
