  • DeltaV™ S シリーズ DC/DC 電源装置
DeltaV-P-SE5009

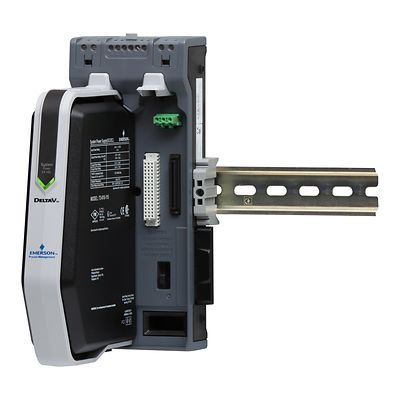

DeltaV™ S シリーズ DC/DC 電源装置

お問い合わせ

製品概要

DeltaV™ S シリーズ DC/DC 電源装置はバルク 24 VDC 電源に接続して、コントローラや関連する I/O カードを含むシステムの電子機器へ電源を供給します。 DeltaV システム電源は、費用面で最も効率的で信頼性のある電源ソリューションです。 この電源装置こそが、お客様の DeltaV システムに必要な電源のすべてです。

仕様

入力
24 VDC ±20% (6.1A にて)
突入電流（ソフトスタート）
20 A ピーク最大、5 ms 間、24 VDC 入力範囲にて (12 VDC 出力を含む)
出力電力定格 -40 ～ 60°C
8.0 A で +12 DCV（入力 24 VDC）、2.0 A で +5 VDC（+5 VDC の組み合わせ出力で合計 10 W）
出力電力定格 60～70°C
6.0 A で +12 DCV（入力 24 VDC）、2.0 A で +5 VDC（+5 VDC の組み合わせ出力で合計 10 W）
入力保護
ヒューズ内蔵、交換不可
過電圧保護
110 %～120 % で出力保護
ホールドアップ時間
出力：全負荷時、公称値の 5 % 以内で維持、5 ms の最小入力電圧（DC 12 V 入力での DC 12 V 電流を除く）
動作温度
-40～60 °C (-40～140°F) 定格低減なし、CD113 60～70 °C (140～158°F) 定格低減あり
保管温度
-40〜70 °C（-40〜158 °F）
相対湿度
5～95%、結露なきこと
耐衝撃
11 ms で 10 g½ 正弦波
振動
5 Hz～13.2 Hzで 1 mm のピーク・トゥ・ピーク、13.2 Hz～150 Hz で 0.7 g

文書と図面

機能

  • DC/DC システム電源装置はプラグ・アンド・プレイ・コンポーネントです。
  • モジュール式アーキテクチャと電源装置の負荷共有機能により、使用システムにこれでより多くの電力を追加したり、電源の冗長性を提供したりすることが可能になります。
  • I/O サブシステムとコントローラが常に安定した正確な 12 または 5 DVC 電源を受けることになるめ、I/O は常時正確になります。
  • この電源装置では、電源故障の通知が直ちに与えられます。さらに、システムとフィールドの電源の供給は完全に分離されています。
  • システムの電源供給で、より多くの電流が12 VDC I/O インターフェース電源バスに送出され、電源の投入の必要性を無くしています。
