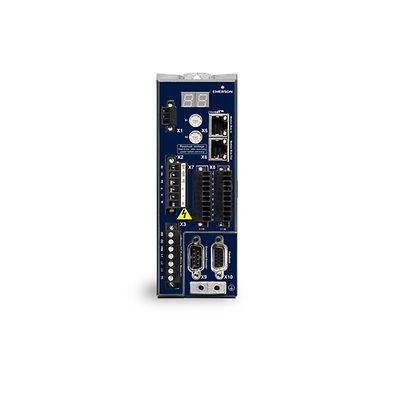

Emerson-P-IC830DP00306-NBEC

PACMotion 高速サーボドライブ、3A、120/240V

製品概要

トルク、速度、および位置の高度なクローズループ制御を備えた同期サーボモーター用に設計されたコンパクトで強力なドライブ

部品番号
IC830DP00306-NBEC
連続出力電源を駆動
1100 ワット
定格供給電圧
120/240V
制御論理、供給電圧
24V
定格出力電流(RMS値+/-3%)
3:00 AM
ピーク出力電流(+/-3%)
9:00 AM
ピーク時
5s
現在のループ帯域幅最大
2.5~4 kHz
速度ループ帯域幅最大
0~1000Hz
位置ループ帯域幅最大。
1~ 250Hz
更新レート
1.5MHz
重量(標準幅)
1.1kg
重量(拡張幅)
1.3kg
高さ、コネクターなし
168 mm
高さ、コネクター付き
200mm
標準幅 前面 / 背面
54 / 59mm
拡張幅 前面 / 背面
84 / 89mm
コネクタなしの奥行き
156mm
コネクタ装着時の奥行き
185mm

機能

  • 産業用オープン通信規格 EtherCAT をベースに構築
  • 豊富に用意されたオプションによりユーザの用途に最適フィット
  • IEC 62061 SIL 2オンボードと連携する標準安全トルクオフ(STO)
  • PACMotion サーボモータ向けの設計ながらサードパーティ製モータもサポート
  • 単一のシステムに最大 50 の制御座標軸を備えた拡張可能な設計:物理軸 40 と仮想軸 10
  • PAC Machine Edition ソフトウェアとの統合により一貫したプログラミングが可能
  • システム全体を同期することで各コンポーネントの協調動作を実現
