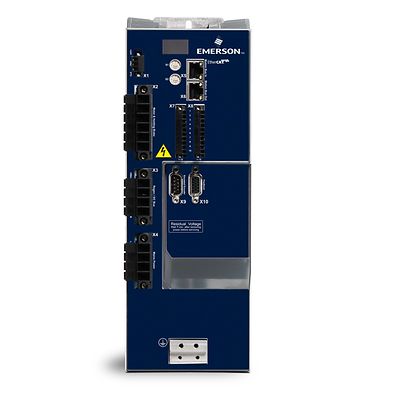

Emerson-P-IC830DP02407-NBEC

PACMotion 高速サーボドライブ、24 A、240/480 V

製品概要

トルク、スピード、ポジションの高度なクローズドループ制御機能を備えた同期サーボモータ向けに設計されたコンパクトで強力なドライブ

部品番号
IC830DP02407-NBEC
ドライブの連続出力
16,000 ワット
定格電源電圧
240/480 V
制御論理、供給電圧
24 V
定格出力電流(RMS値+/-3%)
24 A
ピーク出力電流(+/-3%)
48 A
ピーク時
5 s
電流ループの最帯域幅
2 ~ 3 kHz
最大速度ループ帯域幅
0 Hz ~ 600 Hz
ポジションループ最大帯域幅
1 ~ 250 Hz
更新レート
1.5 MHz
重量(標準幅)
5.3 kg
重量(拡張幅)
5.5 kg
コネクタなしの高さ
385 mm
コネクタ装着時の高さ
526 mm
標準幅 前面 / 背面
185 / 185 mm
拡張幅 前面 / 背面
-
コネクタなしの奥行き
225 mm
コネクタ装着時の奥行き
< 265 mm

機能

  • 産業用オープン通信規格 EtherCAT をベースに構築
  • 豊富に用意されたオプションによりユーザの用途に最適フィット
  • IEC 62061 SIL 2 オンボードと連携する標準安全トルクオフ(STO)
  • PACMotion サーボモータ向けの設計ながらサードパーティ製モータもサポート
  • 単一のシステムに最大 50 の制御座標軸を備えた拡張可能な設計:物理軸 40 と仮想軸 10
  • PAC Machine Edition ソフトウェアとの統合により一貫したプログラミングが可能
  • システム全体を同期することで各コンポーネントの協調動作を実現
