Fasani-P-P000199

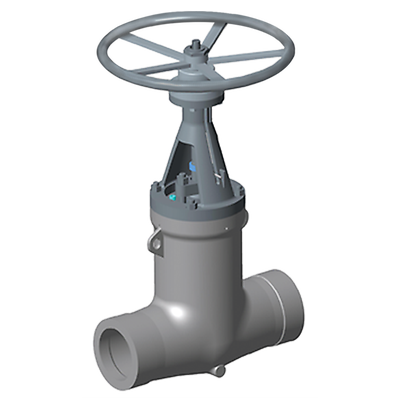

Fasani スタイル A 高圧ゲートバルブ

製品概要

発電業界向けの用途に特別に設計された堅牢なゲートバルブのシリーズ

機能

  • ASME B16.34 に従って設計された一連の小型圧力シール・ゲート・バルブ。
  • WCB(一般的に給水ラインで使用)、WC6 と WC9(どちらも蒸気ラインで使用)、C12A(提案として高温用途)の 4 つの標準鋳造材料で提供されています。
  • ASME B16.10 ショートパターンに準拠したエンド・ツー・エンドの寸法。
  • ウェッジゲートとパラレルスライドの構成があります。
  • シートは溶接されています。
  • 位置インジケータが標準装備されています。
  • シートとウェッジまたはディスクに Stellite® gr. 6 オーバーレイ。バックシートに Stellite® gr. 21 オーバーレイ。
  • 圧力シールガスケットは、ボルト締め付け時の負荷が軽い台形形状であり、グラファイトのステンレススチール製の押出防止機能を備えています。
  • あらゆるタイプのアクチュエータまたはベベルギアを簡単に組み立てるための標準 ISO トップマウント。
  • 使用可能なオプション:ウェッジ・ベント・ホールまたはオーバープレッシャーパイプ、バイパス、オープンまたはクローズ位置のリミットスイッチ。
  • 手動オペレータ(サイズに応じてハンドホイールまたはベベルギア)が標準装備されています。電気、空気圧または油圧などの作動オプションが利用できます。
認証
PED、NACE、インドボイラー登録、ASME B31.1
端部接続
突合せ溶接
用途
ポンプ、バルブ & マニホールド、HRSG、高温、各種ボイラー、バイオマスボイラーおよびパワーボイラー、付帯設備(BOP)
本体設計
ロングパターン
材質
合金、炭素鋼、スチール
動作温度
高温、204 ℃(400 °F)超
圧力クラス
ASME
プロセス接続タイプ
BWE
シール/シールタイプ
ウェッジ、パラレルスライド、金属間
シャットオフクラス
クラス V(FCI 70-2)
規格
ASME B16.34
バルブサイズ規格
NPS
バルブタイプ
ゲート、エンジニアリング製品
媒体
水、蒸気、温水
ステム
調整可能なパッキン
