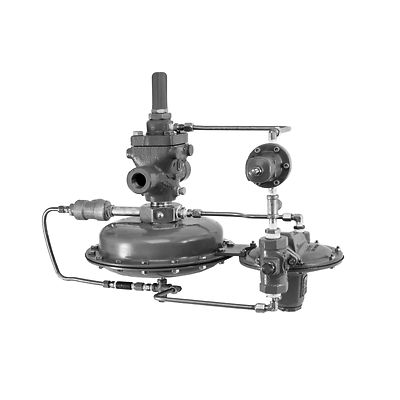

Fisher-P-1190

Fisher™ Type 1190 低圧ガス・ブランケット・レギュレータ

製品概要

Type 1190 低圧ガス・ブランケット・バルブは、供給圧力レギュレータが付属したパイロット操作型の減圧バルブです。 このバルブは、超低圧ガス・ブランケット・システムで、極めて精密な圧力制御を行うために使用します。

機能

  • 素早く交換可能な外装仕上げ
  • 稼働中の走行点検
  • 容易なインラインメンテナンス
  • 工場配管済みのパイロットサプライ
本体サイズ
NPS 1、2 / DN 25、50
NPS 3、4、6 / DN 80、100、150
NPS 8 x 6、12 x 6 / DN 200 x 150、DN 300 x 150
端部接続スタイル
NPT、SWE、BWE、CL125 FF、CL150 RF、CL250 RF、CL300 RF、CL600 RF、PN 16/25/40
材質タイプ
鋳鉄、WCC 鋼または CF8M ステンレス鋼
最大入口圧力
鋳鉄構造の場合 13.8 bar(200 psig)
鋼またはステンレス鋼構造の場合 20.7 bar(300 psig)
最大出口(ケーシング)圧力
5.2 bar(75 psig)
出口圧力範囲
7つの範囲で 0.6 mbar~0.48 bar(0.25 in w.c.~7 psig)
圧力登録
外部
温度性能
NBR:-29~82 °C(-20~180 °F)
FKM:4~149 °C(40~300 °F)
EPDM:-29~135 °C(-20~275 °F)
FFKM:-29~149 °C(-20~300 °F)
概算重量
NPS 1 / DN 25:39 kg(85 lb)
NPS 2 / DN 50:45 kg(100 lb)
NPS 3 / DN 80:66 kg(145 lb)
NPS 4 / DN 100:88 kg(195 lb)
NPS 6 / DN 150:172 kg(380 lb)
ポジション・モニタ・ブラケット(PMB)の仕様
構造材質:
ブラケット:304 ステンレス鋼
ハードウェア:18-8 ステンレス鋼
詳細技術データ
さらに詳しい技術情報については、お近くの営業所にお問い合わせいただくか、技術資料をご確認ください。
