Fisher-P-1290

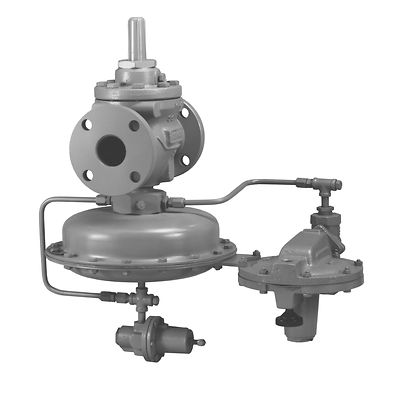

Fisher™ タイプ 1290 蒸気回収レギュレータ

製品概要

タイプ 1290 蒸気回収レギュレータは、自己充足型のパイロット操作型レギュレータシステムで、蒸気回収ブランケットガスに使用されます。

機能

  • 素早く交換可能な外装仕上げ
  • 容易なインラインメンテナンス
  • 稼働中の走行点検
  • 高精度
  • 実証済みのテクノロジー
本体サイズ
NPS 1 または 2 / DN 25 または 50
NPS 3、4 または 6 / DN 80、100 または 150
NPS 8 x 6 / 200 x 150
材質と端接合部
鋳鉄:NPT、CL125 FF または CL250 RF フランジ
WCC 鋼または CF8M ステンレス鋼:NPT、SWE、BWE、CL150 RF、CL300 RF、CL600 RF、または PN 16/25/40 フランジ
最大入口圧力
5.2 bar(75 psig)
最大出口(ケーシング)圧力
5.2 bar(75 psig)
出口圧力範囲
8 レンジで 1.2 mbar~0.48 bar(1/2 in w.c.~7 psig)
圧力登録
外部
温度性能

NBR:-29~82 °C(-20~180 °F)
FKM
  in w.c.:4~149 °C(40~300 °F)
  psig:-18~149 °C(0~300 °F)
EPDM:-29~135 °C(-20~275 °F)
FFKM:-29~149 °C(-20~300 °F)
概算重量
NPS 1 / DN 25:39 kg(85 lb)
NPS 2 / DN 50:45 kg(100 lb)
NPS 3 / DN 80:66 kg(145 lb)
NPS 4 / DN 100:88 kg(195 lb)
NPS 6 / DN 150:172 kg(380  lb)
NPS 8 x 6 / DN 200 x 150:336 kg(740 lb)
追加技術データ
さらに詳しい技術情報については、お近くの営業所にお問い合わせいただくか、技術資料をご確認ください。
