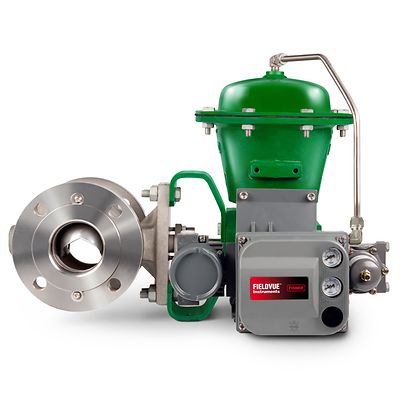

Fisher-P-2052

Fisher™ 2052 スプリング & ダイアフラム・ロータリ・アクチュエータ

営業担当へのお問い合わせ

製品概要

Fisher 2052 は、多用途でコンパクトなアクチュエータ設計により、スロットリングやオン / オフのアプリケーションに役立ちます 。 空間が制限されている場合であっても、いずれかのバルブに設置してください。

仕様

駆動方式
スプリングリターン式、クォータターン式、ロータリ式
証明書
PED, CUTR, ATEX、SIL 対応
制御タイプ
オン / オフ、スロットル
動力源
空気圧
バルブタイプ
ボールバルブ、バタフライバルブ、偏心回転プラグバルブ、トリプルオフセットバルブ
その他の構成
本製品の仕様やオプションの詳細については、お近くのエマソンビジネスパートナーまたは営業所までお問い合わせください。

文書と図面

機能

  • コンパクトな設計により、バルブ / アクチュエータの外形寸法が削減され、スキッドとプロセスプラントの両方でより優れた取り付けの汎用性を実現します。
  • 非接触式の磁気アレイを介してリンケージレスフィードバックを可能にします。
  • 単一のピボットリンク機構に連結されたスプライン付きバルブシャフトへのレバーのクランプにより、アクチュエータとバルブとの間の紛失した動きが低減されます。
  • ネストされたスプリングデザインはベンチセットを必要としません。
  • アクチュエータは非スプライン軸に直接取り付けることができ、より広い範囲のバルブに取り付けることができます。
  • アクチュエータを取り外すことも余分な部品を追加することもなく、いずれの方向にも移動範囲を30度ずつ調整または変更することができます。
  • フェールセーフ機構（鉄、鋳鉄、ダクタイル鋳鉄製）のすべての部品により、火災発生時にアクチュエータの安全性が確保されます。
  • アクチュエータ/バルブアセンブリの動作は、追加の部品なしで、プッシュダウンからオープンへの切り替え、またはプッシュダウンからクローズへの変換が可能です。
