  • Fisher™ 3720 電気・空気式ポジショナ
Fisher-P-3720

Fisher™ 3720 電気・空気式ポジショナ

営業担当へのお問い合わせ
参考情報

製品概要

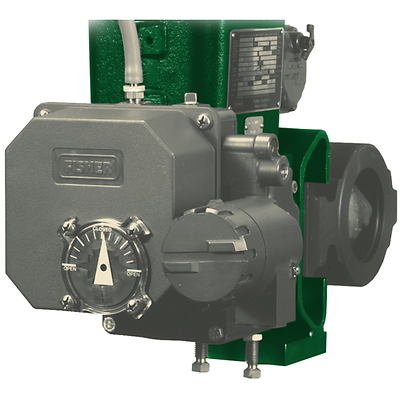

Fisher 3720 電気・空気式ポジショナは、ダイヤフラムあるいはピストン・ロータリー・アクチュエータのいずれかとあわせて使用するよう設計されています。 これらのポジショナは、特定の入力信号に対してバルブボールまたはディスクの位置を提供します。 3720は、3710 のポジショナに Fisher 3722 電空変換器を追加することによって形成されます。 このポジショナは、DC 電流入力量信号に応じてバルブ位置を提供し、ロータリーアクチュエータに向けに単動式または複動式として容易に構成できます。

仕様

区域分類
防爆、本質安全、不燃性、耐塵
証明書
CSA、FM、ATEX、IECEx、CUTR、Peso、KGS、INMETRO、NEPSI、RCM
通信プロトコル
4-20 mA アナログ
データインターフェース
有線
診断
なし
入力信号
電気
最大出口圧力
150 psi
取り付けタイプ
アクチュエータ取り付け
動作温度
標準温度、高温
位置制御
変調
プロセス制御
流量、圧力、温度、レベル
安全認定
NIL
供給媒体
空気
その他の構成
本製品の仕様やオプションの詳細については、お近くの Emerson ビジネスパートナーまたは営業所までお問い合わせください。

文書と図面

機能

  • 3720 ポジショナは、実績のあるスプール・バルブ・テクノロジーを使用し、正確で、応答の速いオペレーションを実現するシンプルな設計で、高いサイクル寿命を実現します。
  • ケース、コンポーネント、ガスケット材質は過酷環境に耐えることができます。
  • EPDM O リングおよび入力モジュールダイヤフラムにより、3720 ポジショナは低温用途で使用することができます。
  • 食品および飲料産業、製薬およびタバコ加工のように、特別な材質要件が必要な用途で使用できます。
  • カバーを外した状態で、すべての内部部品に簡単にアクセスできます。
  • 供給圧力および環境温度の変化のポジショナ動作への影響を最小に抑えています。
  • バルブ / アクチュエータ / ポジショナパッケージの診断試験をサポートするために、ポジショナとアクチュエータの間のコネクタ、配管および他のハードウェアの設置が可能です。
  • 標準、低プロファイルインジケータあるいはオプションのビーコン・スタイル・インジケータは、ポジショナカバーに容易に取り付けできます。
