  • Fisher™ 67Cシリーズ計測器サプライレギュレータ

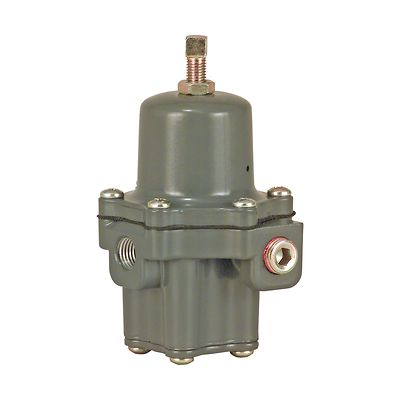

Fisher-P-67C

Fisher™ 67Cシリーズ計測器サプライレギュレータ

お問い合わせ
注文状態の確認
図面を見る
アニメーションを見る

製品概要

67Cシリーズの直動レギュレータおよびフィルタレギュレータは、通常、空気圧式および電空式のコントローラや他の機器に常に制御された減圧を提供するために使用されます。 これらは大部分の空気または気体の用途に適しています。 他の用途には、空気チャック、エアジェット、スプレーガンへの減圧の提供が含まれます。

CAD図面およびモデル：ここをクリック

機能

  • コンパクト
  • パネル取付
  • 計測器サプライレギュレータ
  • オプションのステンレス鋼材構造
  • 内部逃し
  • スマートブリード：供給圧力が失われた場合の出口からのリリーフ圧力に対する内部チェックバルブ
  • 堅牢な構造
  • 耐腐食性ファスナ

仕様

利用可能な本体の材質
67Cシリーズ：アルミニウム
67CSシリーズ：ステンレス鋼
利用可能な構造
67Cおよび67CS：スタンドアローン型圧力レギュレータ
67CRおよび67CSR：ソフトシート内部レリーフ付き
67CFおよび67CFS：フィルタ付き
67CFRおよび67CFSR：フィルタおよびソフトシート内部レリーフ付き
本体サイズおよび端部接続スタイル
1/4 NPT
最大入口圧力（本体定格）
タイプ67CSおよび67CSRを除くすべてのモデル：250 psig/17.2 bar
タイプ67CSおよび67CSR：400 psig/27.6 bar
最大非常出口圧力
出口圧力設定に対して50 psi/3.4 bar
圧力登録
内部
温度性能
NBR：-40～180°F/-40～82°C
FKM：0～300°F/-18～149°C
シリコン（VMQ）ダイヤフラムと低温ボルト止め：-60～180°F/-51～82°C
概算重量
67C、67CR、67CFおよび67CFR：1 ポンド/0.5 kg
67CSおよび67CSR：2.5 ポンド/1.1 kg
67CFSおよび67CFSR：4 ポンド/1.8 kg
追加技術データ
さらに詳しい技術情報については、お近くの営業所にお問い合わせいただくか、技術資料をご確認ください。
