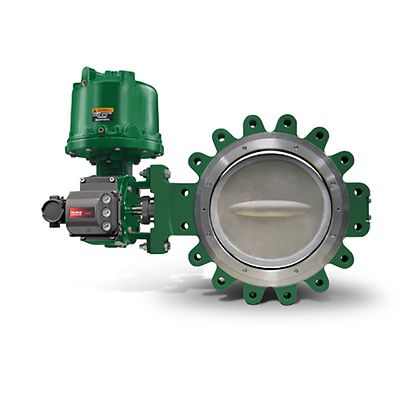

Fisher-P-8532

Fisher™ 8532高性能バタフライバルブ

営業担当へのお問い合わせ
参考情報

製品概要

Fisher 8532高性能バタフライバルブは、極端な圧力および温度条件下で優れた性能を発揮します。 8532バルブは厳格なシャットオフを維持し、火災試験済構造で使用可能であり、極低温用途向けに指定することができます。 フランジレス（ウェーハスタイル）設計、シングルフランジ（堅牢）設計、ダブルフランジ設計のいずれかとして利用できます。

仕様

証明書
SIL対応、PED、CRN、一時的放出、NACE、ATEX、CUTR、防火
クリティカルサービス
一般サービス
流量特性
リニア
材質
炭素鋼、ステンレス、合金
動作温度
標準温度、高温、極低温
動力源
電気、油圧、空気圧、電気油圧
圧力クラス
ASME
プロセス接続タイプ
フランジ、シングルフランジ、ダブルフランジ、ラグ付き、ウェーハ
シート/シールタイプ
金属、ソフト
シャットオフクラス
MSS SP-61、クラスIV（FCI 70-2）、クラスVI（FCI 70-2）、流量リング
業界規格
B16.34
ステム
活荷重、調整可能パッキング
バルブサイズ
NPS 14、NPS 16、NPS 18、NPS 20、NPS 24
バルブサイズ規格
NPS
その他の構成
本製品の仕様やオプションの詳細については、お近くのEmersonビジネスパートナーまたは営業所までお問い合わせください。

文書と図面

機能

  • 圧力アシストシール設計は、指定されたバルブの全圧力定格に対して緊密なシャットオフを実現します。
  • 耐噴出グランドは、耐噴出グランドに接触する円周方向の肩部を形成するために下げられたバルブシャフト上にしっかりと嵌まり込みます。
  • ドライブシャフトにスプラインで接続されているので、ほとんどのFisherロータリーアクチュエータでレバーをクランプできます。
  • オプションのキー付きシャフトはオン/オフ用途に最適で、アクチュエータの選択に柔軟性があります。
  • オプションのENVIRO-SEAL™パッキングシステムは、非常に滑らかなステム表面と活荷重により、シール、ガイド、ローディング力伝達を改善するように設計されています。
  • バルブ本体は、バルブをパイプラインにセンタリングするための迅速かつ正確な手段としてラインフランジボルト上に自己センタリングされます。
  • シール固定具のネジは、フラットシートまたはスパイラル巻きラインフランジガスケットのシール機能に干渉しないように配置されています。
