  • Fisher™ 8560高性能バタフライバルブ
Fisher-P-8560

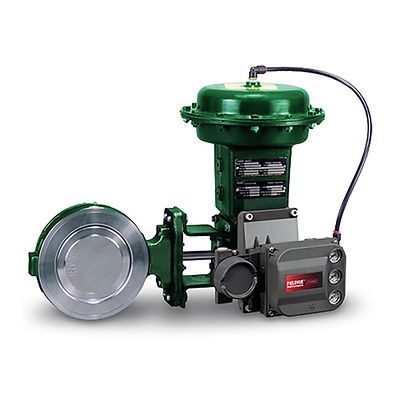

Fisher™ 8560高性能バタフライバルブ

営業担当へのお問い合わせ
参考情報

製品概要

Fisher 8560バタフライバルブは、非常に低い漏れ率が要求されるスロットリング用途に適した信頼性の高い高性能制御バルブです。

仕様

証明書
PED、CRN、一時的放出、NACE、ATEX、CUTR、防火
クリティカルサービス
一般サービス
流量特性
リニア
材質
炭素鋼、ステンレス、合金
動作温度
標準温度、高温
動力源
電気、油圧、空気圧、ギア、レバー、電気油圧
圧力クラス
ASME
プロセス接続タイプ
フランジ、シングルフランジ、ラグ付き
シート/シールタイプ
金属、ソフト
シャットオフクラス
クラス IV（FCI 70-2）、クラス VI（FCI 70-2）
業界規格
B16.34
ステム
活荷重、調整可能パッキング
バルブサイズ
NPS 3、NPS 4、NPS 6、NPS 8、NPS 10、NPS 12
バルブサイズ規格
NPS
その他のコンフィグレーション
本製品の仕様やオプションの詳細については、お近くの Emerson ビジネスパートナーまたは営業所までお問い合わせください。

文書と図面

機能

  • 偏心マウントディスク設計により、ほぼ直線的な流量特性を提供し、90度ディスク回転によるスロットリングまたはオン/オフ制御用途に使用できます。
  • トリムおよびボルト材は、酸性サービスを含む用途に利用可能です。 これらの構造は、NACE MR0175-2002の推奨事項に準拠しています。
  • オプションのENVIRO-SEAL™パッキングシステムは、シール、ガイド、ローディング力伝達を改善するように設計されています。 ENVIRO-SEALパッキングシステムは、環境保護局による100ppmのバルブ制限値を下回るように排出量を制御できます。
  • 標準バルブ構造には、危険領域用途に電気的なボンディングを行うための導電性パッキングが含まれています。
