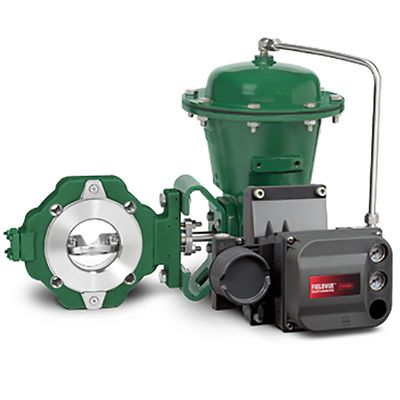

Fisher-P-8580

Fisher™ 8580高性能バタフライバルブ

製品概要

Fisher 8580高性能バタフライバルブは、シャットオフ機能を強化し、ソフトまたは金属シールの偏心マウントディスクを備えています。 この制御バルブを使用して、優れたスロットリングおよびオン/オフ性能を体験してください。

証明書
SIL対応、PED、CRN、一時的放出、NACE、ATEX、CUTR
クリティカルサービス
一般サービス
流量特性
リニア
材質
炭素鋼、ステンレス、合金
動作温度
標準温度、高温
動力源
電気、油圧、空気圧、ギア、レバー、電気油圧
圧力クラス
PN、ASME
プロセス接続タイプ
フランジ、シングルフランジ、ダブルフランジ、ラグ付き、ウェーハ
シート/シールタイプ
金属、ソフト
シャットオフクラス
MSS SP-61、クラスIV(FCI 70-2)、クラスVI(FCI 70-2)
業界規格
B16.34
ステム
活荷重、調整可能パッキング
バルブサイズ
NPS 2、NPS 3、NPS 4、NPS 6、NPS 8、NPS 10、NPS 12
バルブサイズ規格
NPS、DN
その他の構成
本製品の仕様やオプションの詳細については、お近くのEmersonビジネスパートナーまたは営業所までお問い合わせください。

文書と図面

機能

  • アクチュエータ/バルブアセンブリの動作は、追加の部品なしで、プッシュダウンからオープンへの切り替え、またはプッシュダウンからクローズへの変換が可能です。
  • 金属シールリングとソフトシールリングの両方に圧力補助シーリング作用があり、圧力損失に関係なく厳格なシャットオフを保証します。
  • 標準バルブ構造には、危険領域用途に電気的なボンディングを行うための導電性パッキングが含まれています。
  • バルブは高温で、適切なトリムコンポーネントで動作します。
  • 追加の移動表示は、シャフトの表示ラインとパッキングフォロアのディスク位置マークを使用することで実現できます。
  • 冗長シャフト保持により、保護が強化されます。 パッキングフォロア、耐噴出リング、シャフト溝が相互作用してシャフトをバルブ本体にしっかりと保持します。
