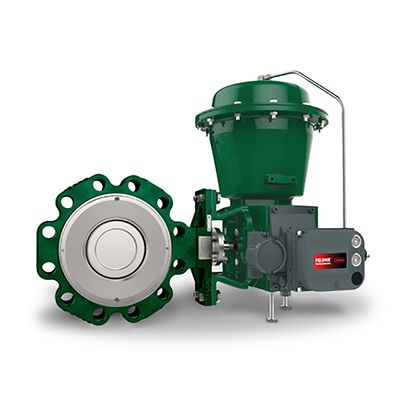

Fisher™ 8590高性能バタフライバルブ

営業担当へのお問い合わせ
参考情報

製品概要

Fisher 8590高性能バタフライバルブは、厳格なシャットオフを維持し、幅広い圧力および温度条件に対応しています。 8590バルブは、堅牢な本体設計で提供されています。 スプライン付きシャフトは、様々なバネおよびダイヤフラムまたは空気式ピストンアクチュエータと組み合わせることができ、正方形またはキー付きシャフトは、様々なハンドル、ハンドホイール、または空気式ピストンダイヤフラムアクチュエータと組み合わせることができます。

仕様

証明書
SIL対応、PED、CRN、一時的放出、NACE、ATEX、CUTR、防火
クリティカルサービス
一般サービス
流量特性
リニア
材質
炭素鋼、ステンレス、合金
動作温度
標準温度、高温
動力源
電気、油圧、空気圧、ギア、レバー、電気油圧
圧力クラス
ASME
プロセス接続タイプ
フランジ、シングルフランジ、ダブルフランジ、ラグ付き
シート/シールタイプ
金属、ソフト
シャットオフクラス
クラス IV（FCI 70-2）、クラス VI（FCI 70-2）
業界規格
B16.34
ステム
活荷重、調整可能パッキング
バルブサイズ
NPS 3、NPS 4、NPS 6、NPS 8、NPS 10、NPS 12、NPS 14、NPS 16、NPS 18、NPS 20、NPS 24
バルブサイズ規格
NPS
その他の構成
本製品の仕様やオプションの詳細については、お近くのEmersonビジネスパートナーまたは営業所までお問い合わせください。

文書と図面

機能

  • このバルブは、スプライン付き、正方形またはキー付きのシャフト接続を選択することで、アクチュエータのニーズを満たします。
  • 圧力アシストシール設計は、厳格なシャットオフを実現し、完全なASME B16.34シャットオフ機能を必要とする用途では、より小型かつ安価なアクチュエータの使用を可能にします。
  • オプションのENVIRO-SEAL™パッキングシステムは、非常に滑らかなシャフト表面と活荷重により、シール、ガイド、ローディング力伝達を改善するように設計されています。
  • トリムおよびボルト材は、酸性の液体および気体を含む用途に利用可能です。
  • バルブ本体は、バルブをパイプラインにセンタリングするための迅速かつ正確な手段としてラインフランジボルト上に自己センタリングされます。
  • シール固定具のネジは、シール機能に干渉しないように配置されています。
  • 差圧の印加方向にかかわらず、バルブの開閉に必要なトルクが同じであることが保証されます。
