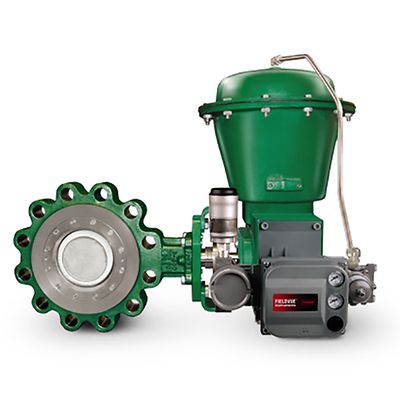

Fisher™ A11高性能バタフライバルブ

営業担当へのお問い合わせ
参考情報

製品概要

Fisher A11バルブは、スロットリングとオン/オフの両方の用途に対応する信頼性の高い高性能バタフライバルブです。 ウェーハまたはシングルフランジのいずれの設計でも使用でき、厳格なシャットオフを維持し、極低温用途を含む幅広い圧力および温度条件に対応できます。

仕様

証明書
PED、CRN、一時的放出、NACE、ATEX、CUTR、防火
クリティカルサービス
一般サービス
流量特性
リニア
材質
炭素鋼、ステンレス、合金
動作温度
標準温度、高温、極低温
動力源
電気、油圧、空気圧、電気油圧
圧力クラス
ASME
プロセス接続タイプ
フランジ、シングルフランジ、ダブルフランジ、ラグ付き、ウェーハ
シート/シールタイプ
金属、ソフト
シャットオフクラス
クラス IV（FCI 70-2）、クラス V（FCI 70-2）、クラス VI（FCI 70-2）
業界規格
B16.34
ステム
活荷重、調整可能パッキング
バルブサイズ
NPS 3、NPS 4、NPS 6、NPS 8、NPS 10、NPS 12、NPS 14、NPS 16、NPS 18、NPS 20、NPS 24、NPS 30、NPS 36、カスタム出口/入口、NPS 72まで
バルブサイズ規格
NPS
その他のコンフィグレーション
本製品の仕様やオプションの詳細については、お近くの Emerson ビジネスパートナーまたは営業所までお問い合わせください。

文書と図面

機能

  • 正方形、キー付き、またはスプライン付きのシャフト接続から選択します。
  • 圧力アシスト封止設計は、厳格なシャットオフを実現します。
  • トリムおよびボルト材は、酸性の液体および気体を含む用途に利用可能です。
  • バルブ本体は、バルブをパイプラインにセンタリングするための迅速かつ正確な手段としてラインフランジボルト上に自己センタリングされます。
  • シール固定具のネジは、フラットシートまたはスパイラル巻きラインフランジガスケットのシール機能に干渉しないように配置されています。
  • バルブ設計により、差圧の印加方向にかかわらず、バルブの開閉に必要なトルクが同じであることが保証されます。
  • シャフトやディスクを含むすべての部品の互換性により、サービスが簡素化され、保守コストが削減されます。
