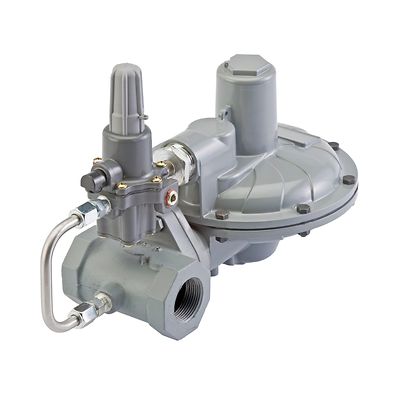

Fisher-P-CP400

Fisher™ CP400 シリーズ圧力負荷減圧レギュレータ

お問い合わせ
注文状態の確認
アニメーションを見る
図面を見る

製品概要

Fisher CP400 シリーズの圧力負荷レギュレータは、軽工業設備や商業設備での減圧が可能で、圧力係数計測（固定圧力序列）用途での正確な制御も可能です。 多岐にわたるエンドコネクションのサイズ、本体材質、出口圧力設定、オリフィスサイズ、内部・外部圧力登録、超加圧力保護のオプションがあります。

CAD 図面と型式：ここをクリック

機能

  • 種類が多岐にわたる本体サイズとエンドコネクション
  • 固定係数 / 圧力係数計測（PFM）精度能力
  • 幅広モニタ構造向けの内部センシングからのフィールド変換が可能
  • 超過圧力保護の多数のオプション
  • 本体材質は、ねずみ鋳鉄、ダクタイル鉄、鋼が可能
  • 圧力調整とオリフィス取り外しに必要なものは標準工具のみ
  • 容易なメンテナンス

仕様

利用可能な構成
スタンドアロンレギュレータ、ノンリリーフ、トークンリリーフ、内部または外部圧力登録、統合型 True-Monitor、VSX4 スラム・シャット・モジュール
本体サイズおよびエンドコネクションの種類
ねずみ鋳鉄：1-1/4、1-1/2、2 NPT、NPS 2 / DN 50、CL125 FF
DI：1-1/4、1-1/2、2 NPT、Rp 1-1/4、1-1/2、2、NPS 2 / DN 50、CL125FF FF / CL150 FF、PN 10/16
ST：1-1/4、1-1/2 NPT、Rp 1-1/4、1-1/2
最大操作入口圧力
8.6 bar（125 psig）
出口圧力範囲
0.07～1.4 bar（1～20 psig）
最大非常出口圧力（ケーシング）
1.7 bar（25.0 psig）
最大出口圧力により内部部品の損傷を防止
設定値に対して 0.34 bar（5 psig）
最大操作出口圧力
1.4 bar（20.0 psig）
圧力登録
内部または外部
温度性能
-29～66 °C（-20～150 °F）
概算重量
ねじ込み式本体：
Type CP400：5 kg（11 lb）
Type CP403：9 kg（20.5 lb）
Type CP404：6 kg（13.2 lb）
フランジ付き本体：表示の重量に 4 kg（8.6 lb）追加
Type TM600 True-Monitor™ の仕様
制御圧力：0.07～0.52 bar（1～7.5 psig）
CP403 に設置の Type TM600 最大操作出口圧力：0.52 bar（7.5 psig）
接続部：スラムシャットベント：1/4 NPT 外部センシングライン：1/4 NPT
ケーシング材質：AL 圧力登録
Type VSX4 スラム・シャット・モジュールの仕様
OPSO のみ：0.14～3.0 bar（2～43.5 psi）
OPSO/UPSO：
   OPSO：0.15～2 bar（2.2～29 psi）
   UPSO：0.03～2.0 bar（0.36～29 psi）
ベント：1/4 NPT
外部センシング：1/4 NPT
ケース材質：AL
圧力登録：内部または外部
