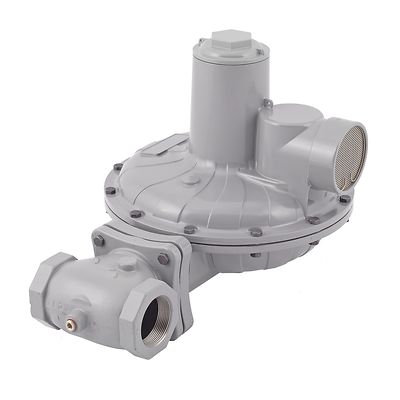

Fisher-P-CS800

Fisher™ CS800 シリーズレギュレータ

お問い合わせ
動画を見る
注文状態の確認
図面を見る

製品概要

Fisher CS800 シリーズの直動型スプリング式レギュレータは、工業設備や商業設備での減圧が可能です。この柔軟性は、多数のボディサイズとエンドコネクション、出口圧力設定、オリフィスサイズ、さらに内部または外部圧力設定のオプションによって提供されます。用途の柔軟性に加え、CS800 シリーズには複数の超過圧力保護オプションがあり、用途要件を満たします。

CAD 図面およびモデル: ここをクリック

機能

  • 流量最適化されたディスクによりお客様の用途で最大流量を実現
  • 超過圧力保護の提供数は業界で最大
  • 種類が多岐にわたる本体サイズとエンドコネクション
  • 本体材質は、ねずみ鋳鉄、ダクタイル鉄、鋼が可能
  • 固定係数 / 圧力係数計測（PFM）精度能力
  • 圧力調整とオリフィス取り外しに必要なものは標準工具のみ
  • 保守を簡素化
  • 最大 25% の水素ブレンド (体積) を使用可能
  • 100% 水素使用可 - (工場にお問合せください)

仕様

本体サイズおよび端部接続の種類
1-1/4、1-1/2、および2 NPT
Rp 2
NPS 2 / DN 50 / CL125FF / CL150 FF / CL150 RF
NPS 2 / DN 50 / PN 10/16 / PN16
最大許容入口圧力
緊急：12.1 bar（175 psig）
最大出口制御圧力
緊急 (ケーシング): 15 psig / 1.0 bar
内部部品の損傷防止のため: 3 psig / 0.21 bar 排出圧力設定を超える差圧
オリフィスサイズ
1/4 - インチ / 6.4 mm
3/8 - インチ / 9.5 mm
1/2 - インチ / 13 mm
5/8 - インチ / 16 mm
3/4 - インチ / 19 mm
7/8 - インチ / 22 mm
1 - インチ / 25 mm
1-3/8 - インチ / 35 mm
水素 (H2)
この CS800 ファミリーは、シール性能と素材の適合性を分析する広い範囲の高圧水素試験を通じて、水素サービス向けに検証済みです。評価および試験に関する追加情報については、 「天然ガスと水素のブレンディング: 考慮すべき技術的な要素」を参照してください。
出口圧力範囲
9～0.69 bar（3.5 in w.c.～10 psig）
圧力登録
内部または外部
外部登録接続
3/4 NPT
温度性能
-30～66 °C（-20～150 °F）
容量
最大 36,270 SCFH / 974 Nm3/h
概算重量
ねじ状:
CS800/820:25#/11kg
CS803/823:34#/16kg
CS805/825:26#/12kg
CS806/826:26#/12kg
HP:
CS85x、上記の各タイプの重量に 2#/0.91kg 追加
フランジ付き:
上記の重量に 11#/5kg 追加
