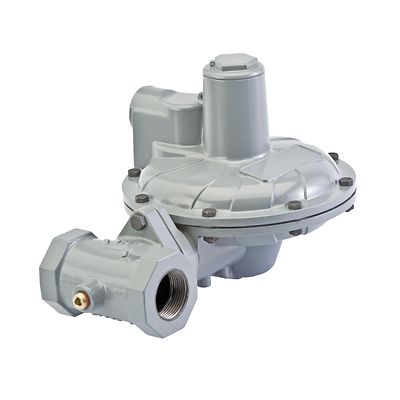

Fisher™ CSB400 減圧レギュレータ

利用可能な構成

スタンドアロンレギュレータ、ノンリリーフ、トークンリリーフ、デュアル圧力登録、内部または外部圧力登録、統合型 True-Monitor、VSX4 スラム・シャット・モジュール

本体サイズおよびエンドコネクションの種類

DI：1、1-1/4、1-1/2、2NPT、Rp 1、1x1-1/4、1-1/4、1-1/2、2、Rp 1x2-1/4 GAZ、NPS 1-1/2/DN40、PN16、NPS2/DN50、CL125 FF、CL150 FF、PN10/16
ST：1、1-1/4、1-1/2 NPT、Rp 1、1-1/4、1-1/2

最大操作入口圧力

16 bar（232 psig）

最大緊急入口圧力

20 bar（290 psig）

出口圧力範囲

17 mbar～3.0 bar（6.8 in w.c.～43.5 psig）

最大非常出口圧力（ケーシング）

4.0 bar（58 psig）

最大出口圧力により内部部品の損傷を防止

出口圧力設定に対し 0.35 bar（5.0 psig）

最大操作出口圧力

3.0 bar（43.5 psig）

圧力登録

内部または外部

温度性能

PED 規格準拠：-20～60 °C（-4～140 °F）
PED 非対応：-30～66 °C（-20～150 °F）

概算重量

ねじ込み式本体：
Type CSB400：4 kg（9 lb）
Type CSB403：9 kg（20 lb）
Type CSB404：5 kg（11 lb）
フランジ付き本体：表示の重量に 4 kg（9 lb）追加

Type TM600 True-Monitor™ の仕様

制御圧力：27-517 mbar（11"wc～7.5 psi）
CSB403 に搭載された Type TM600 最大操作出口圧力：517 mbar（7.5 psi）
ベント：1/4 NPT
外部センシング：1/4 NPT
ケース材質：AL
圧力登録：外部

Type VSX4 スラム・シャット・モジュールの仕様

OPSO：43～3,400 mbar（0.62～49.3 psig）
UPSO：10～1,500 mbar（0.15～21.8 psig）
ベント：1/4 NPT
外部センシング：1/4 NPT
ケース材質：AL
圧力登録：内部または外部
