Fisher-P-CSB600

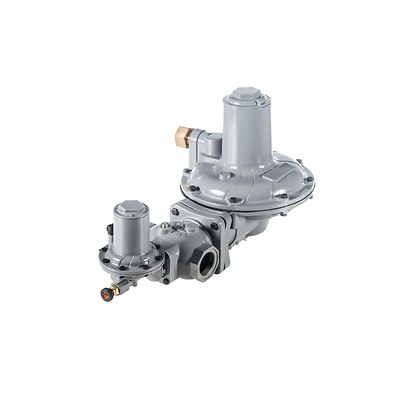

Fisher™ CSB600 減圧レギュレータ

製品概要

CSB600シリーズの直動スプリング式レギュレータは、多数の減圧アプリケーションに適合するように設計されています。 内部・外部圧力登録、または圧力登録のオプション、多岐にわたる本体サイズとエンドコネクション、出口圧力設定により、この柔軟性を実現しています。 CSB600シリーズは、アプリケーションの要求を満たす複数の過圧保護オプションを備えています。

通常操作のアニメーションを表示: ここをクリック
Slam-Shutアニメーションを表示: ここをクリック

機能

  • 本体材質は、ダクタイル鋳鉄製と WCC鋼製が可能
  • 種類が多岐にわたる本体サイズとエンドコネクション
  • タイプVSX8スラムシャットオプション付き
  • 圧力調整とオリフィス取り外しに特殊工具は不要
本体サイズおよびエンドコネクションの種類
ダクタイル鋳鉄: 1-1/4、1-1/2、または 2 NPT、Rp 1-1/4、1-1/2、または 2、NPS 2 / DN 50 CL125 FF、NPS 2 / DN 50 CL150 FF、NPS 2 / DN 50 PN 10/16、NPS 1-1/4 / DN 32、NPS 1-1/2 / DN 40 PN 16 Slip-On
WCC鋼製: 1-1/4、1-1/2、または 2 NPT、Rp 1-1/4、1-1/2、または 2、NPS 2 / DN 50 CL150 RF、NPS 2/ DN 50 PN 10/16
最大操作入口圧力
積分強度 (IS): 5 bar / 73 psig
微分強度 (DS): 16 bar / 232 psig
最大緊急入口圧力
Integral Strength積分強度 (IS): 5 bar / 73 psig
微分強度 (DS): 20 bar / 290 psig
出口圧力範囲
9 mbar ~ 4.0 bar / 0.13 ~ 58 psig
最大非常出口圧力(ケーシング)
5.0 bar / 73 psig
最大出口圧力により金属部品の損傷を防止
1.5 bar / 21.8 psig - 最大の緊急出口を超えない
温度性能
PED 規格準拠: -20~60°C / -4 to 140°F
PED 非対応: -30~66°C / -22~151°F
概算重量
ねじ込み式本体:
Type CSB600: 13 kg / 29 ポンド
Type CSB604: 14 kg / 31 ポンド
フランジ付き本体: 表示の重量に5.2 kg / 11 ポンド追加
