Fisher-P-CVX

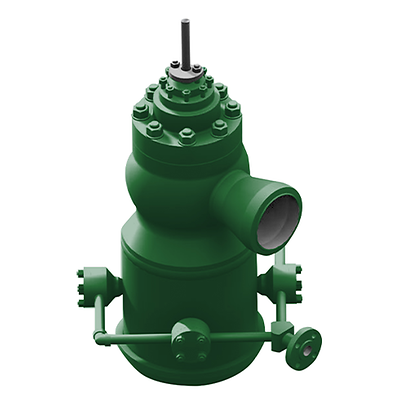

Fisher™ CVX 蒸気変換弁

営業担当へのお問い合わせ

製品概要

Fisher CVX 蒸気変換弁は、今日の待機電力プラントにおける中程度の重大な用途に加え、プロセスアプリケーションに対しても正確な圧力と温度制御を提供するよう設計されています。CVX デザインは、広範囲の作動範囲にわたり噴霧スプレーパターンを作成する可変ジオメトリ AF ノズルのスプレー水マニホールドを組み込んでいます。これらのノズルは、最適な混合と短時間の気化がすべてのフロー条件で達成できるように戦略的に配置されています。

機能

  • CVXスチームコンディショニングバルブは、単一のバルブで圧力と温度の制御を組み合わせたものです
  • AF ノズルテクノロジーによる最適化された噴霧パターンで、広い運転範囲のあらゆるフロー状況で最適な混合および迅速な気化を可能にします。
  • トリムパッケージには、寿命を最大限に延ばすための窒化ケージが含まれており、熱によって引き起こされるエクスカーション中に成長することができます。このプラグは連続的にガイドされており、コバルトをベースとするオーバーレイをガイドバンドとシートに対するタイトなメタル間のシャットオフ向けに使用します。
  • 高温温度フィッシャートリムオプションは、クラス V シャットオフを最大 593°C (1100°F) にすることができます。
  • CVX は、コンパクト・ボディとトリム・プロファイルを備えており、構造上の整合性を損なうことなく、より少ないサポートが必要な軽量バルブを作成しています。

仕様

証明書
PED、CRN
クリティカルサービス
蒸気調整
流量特性
線形：フローダウン
材料
SA105、F22、F91
動作温度
高温
圧力クラス
ASME
プロセス接続タイプ
フランジ付き、突合せ溶接
シャットオフクラス
クラス IV および V (FCI 70-2)
バルブインレットサイズ
4 から 24
バルブアウトレットサイズ
8 から 48
バルブサイズ規格
NPS
その他の構成
本製品の仕様やオプションの詳細については、お近くのエマソンの営業所または販売代理店までお問い合わせください。
