Fisher™ D4 コントロールバルブ

参考情報

営業担当へのお問い合わせ

サイズ

製品概要

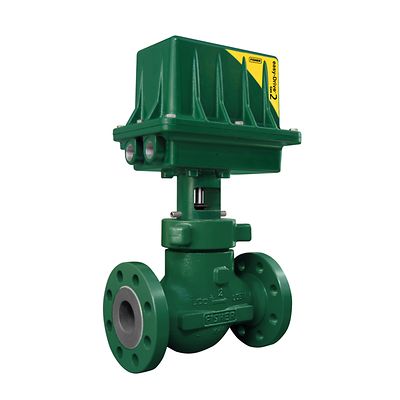

Fisher D4 コントロールバルブは、主に油圧または電気のいずれかの制御を使用する高圧力、絞り用途を対象に設計されたコンパクトで、堅牢なグローバルバルブです。このバルブは、石油およびガス生産業界での圧力および流量の制御用途での使用向けに最適です。これらのバルブは、砂が混じったり、粘り気があったり、あるいは内部のバルブ部品に堆積する傾向がある、液体またはガスの絞りまたはオン／オフ制御のいずれかに特に有効です。

仕様

証明書: PED、CUTR、ATEX、CRN

クリティカルサービス: ダーティサービス、浸食

流量特性: 等比率

材質: 炭素鋼

動作温度: 標準温度

圧力クラス: ANSI CL150、ANSI CL300、ANSI CL600、ANSI CL1500

プロセス接続タイプ: ねじ式、フランジ式、RTJ

シャットオフクラス: クラス IV（FCI 70-2）

バルブサイズ: NPS 1、NPS 2

バルブサイズ規格: NPS

その他のコンフィグレーション: 本製品の仕様やオプションの詳細については、お近くの Emerson ビジネスパートナーまたは営業所までお問い合わせください。

機能

取り外し可能なグルーブピンにより、短時間に、簡単にプラグを交換することができます。
D4 バルブは、浸食サービス用にはタングステン・カーバイト・トリムを使用できます。
小型のデザインは、スペースがかけがえのないものと見なされる、限られる場所に設置可能です。ねじ止め型バルブの本体は、小さい面間寸法を特徴としていますが、一方フランジ型バルブの本体は ISA-75 規格に準拠しており、多様性を最大に追及しています。
ハンマーナットボンネット／本体ジョイントにより、修理またはメンテナンスを最小の工具で、バルブ本体を配管システムから取り外さずに行うことができます。シートリングは標準のソケットで取り外すことができます。
ボンネットにはボンネットと本体を接続するときにハンマーナットの力を受ける一体型のフランジが付いています。サワーサービスまたは雰囲気性浸食における可能性のある故障の影響を受けやすいスナップリングがありません。
Micro-Form トリムは絞りまたはオン／オフサービス用では標準で、余分な費用はかかりません。
31.8 mm (1.25 in) までのポート直径、端部接続、トリム材料の選択により、これらのバルブをサワーサービスを含むの多くの用途へのバルブの適合が可能になります。
